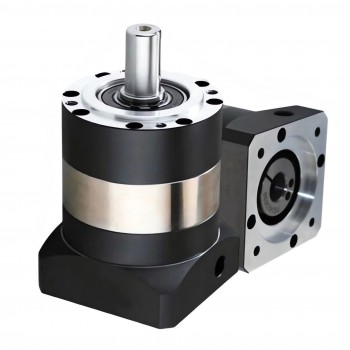

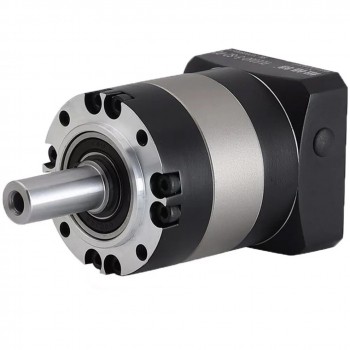

Planetengetriebe

Leitfaden zur Auswahl eines Planetengetriebes

Was ist ein Planetengetriebe?

Ein Planetengetriebe ist eine spezielle Bauform von Getrieben, die aus mehreren Zahnrädern besteht: einem zentralen Sonnenrad, mehreren Planetenrädern, die um das Sonnenrad angeordnet sind, und einem Hohlrad, das die Planetenräder umgibt. Diese Bauweise ermöglicht eine kompakte und effiziente Kraftübertragung. Planetengetriebe für Schrittmotoren oder Planetengetriebe für Servomotoren sind in verschiedenen Anwendungen weit verbreitet, vor allem in Bereichen, in denen eine präzise Steuerung und eine hohe Leistung bei geringem Platzbedarf erforderlich sind.

Wie funktioniert ein Planetengetriebe?

Das Planetengetriebe funktioniert durch die Rotation des Sonnenrads, welches die Planetenräder in Bewegung versetzt. Diese Planetenräder wiederum drehen sich entlang des Hohlrads. Die Drehbewegung des Sonnenrads wird durch die Planetenräder auf das Hohlrad übertragen, wobei die Anzahl der Zähne und das Verhältnis von Sonnenrad, Planetenrädern und Hohlrad den Übersetzungsfaktor bestimmen. Diese Konstruktion führt zu einer gleichmäßigen Lastverteilung, was zu einer besseren Kraftübertragung führt. Planetengetriebe für Schrittmotoren bieten daher eine hohe Effizienz und Kompaktheit.

Welche Übersetzungsverhältnisse gibt es?

Die Übersetzungsverhältnisse eines Planetengetriebes variieren je nach Modell und Anwendung. Typische Planetengetriebe für Schrittmotoren haben Übersetzungen von 3:1 bis 100:1 oder höher. Je nach Bedarf können Sie also ein Getriebe mit einem niedrigen oder hohen Übersetzungsverhältnis wählen. Ein niedrigeres Übersetzungsverhältnis bietet höhere Drehzahlen, während ein höheres Übersetzungsverhältnis mehr Drehmoment und eine langsamere Drehzahl ermöglicht.

Vorteile und Merkmale

Ein Planetengetriebe bietet mehrere Vorteile:
Kompakte Bauweise: Aufgrund der Anordnung der Zahnräder lässt sich ein Planetengetriebe sehr kompakt bauen. Dies ist besonders vorteilhaft in Anwendungen, in denen der Platz begrenzt ist.
Hohe Kraftübertragung: Die Last wird auf mehrere Planetenräder verteilt, was zu einer gleichmäßigen und effektiven Kraftübertragung führt.
Hohe Belastbarkeit: Planetengetriebe können relativ hohe Lasten tragen, ohne dass es zu einer übermäßigen Belastung einzelner Zahnräder kommt.
Präzise Steuerung: Besonders bei Schrittmotor Planetengetrieben können präzise Bewegungssteuerungen realisiert werden, was in automatisierten Systemen von großer Bedeutung ist.
Vielseitigkeit: Sie finden in einer breiten Palette von Anwendungen Verwendung, einschließlich Robotertechnik, CNC-Maschinen, 3D-Druckern und vielen anderen Antriebsystemen.

Wie wählt man das richtige Planetengetriebe aus?

Bei der Auswahl eines Planetengetriebes sind folgende Punkte zu beachten:
Übersetzungsverhältnis: Wählen Sie das Übersetzungsverhältnis basierend auf den Anforderungen Ihrer Anwendung. Ein höheres Übersetzungsverhältnis bietet mehr Drehmoment, aber eine geringere Drehzahl.
Antriebsmotor: Achten Sie darauf, dass das Planetengetriebe für Servomotoren oder Schrittmotor Planetengetriebe mit Ihrem Antriebsmotor kompatibel ist. Die Wahl der richtigen Kombination wirkt sich auf die Leistung aus.
Drehmomentbedarf: Bestimmen Sie den Drehmomentbedarf Ihrer Anwendung. Planetengetriebe sind in verschiedenen Drehmomentbereichen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden.
Baugröße und Montageoptionen: Überprüfen Sie, ob das Getriebe in den vorgesehenen Raum passt und ob die Montageoptionen mit Ihrem System kompatibel sind.
Material und Haltbarkeit: Planen Sie das Getriebe für die spezifische Belastung und Lebensdauer Ihrer Anwendung. Einige Modelle sind robuster und für härtere Bedingungen geeignet.

Anwendungen

Planetengetriebe finden in zahlreichen Anwendungen Verwendung:
CNC-Maschinen: Für präzise Bewegungssteuerungen bei Werkzeugmaschinen.
Robotertechnik: In Robotern zur Steuerung von Achsen und Gelenken.
Automatisierung: In Produktionssystemen, die eine präzise Drehbewegung benötigen.
3D-Drucker: Um die Z-Achse oder andere Bewegungsachsen präzise zu steuern.
Servoantriebe: In hochpräzisen Anwendungen, die konstante Drehmomentübertragung erfordern.
