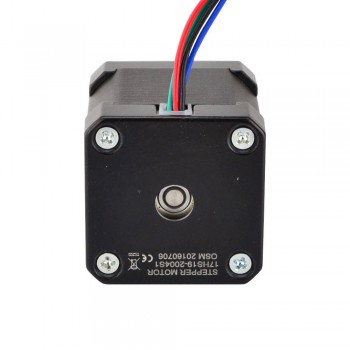

Nema 17 Hybrid-Schrittmotor Bipolar 1.8° 59Ncm 2A 4 Drähte mit 1m Kabel & Stecker für 3D Drucker/CNC
Nema 17 Hybrid-Schrittmotor Bipolar 1.8° 59Ncm 2A 4 Drähte mit 1m Kabel & Stecker für 3D Drucker/CNC
Dies ist eine aktualisierte Version von Nema 17 Schrittmotor mit Haltemoment von 59Ncm. Basierend auf alten verstion, haben wir die Motorkabellänge auf 1 Meter verlängert und am Ende des Kabels eine 4-polige 0,1 "Pitch (2,54mm) Harwin-Buchse am Ende des Kabels hinzu.
Bitte beachten Sie, dass die Verdrahtungsreihenfolge von 17HE19-2004S und 17HS19-2004S1 unterschiedlich ist und sie nicht direkt gegeneinander ausgetauscht werden können.
Elektrische Spezifikation
Hersteller-Teilenummer: 17HS19-2004S1
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 59Ncm(84oz.in)
Strom/Phase: 2.0A
Widerstand/Phase: 1.4ohms
Induktivität: 3.0mH ± 20%(1KHz);
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 47mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 24mm
Double D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 1000mm
Gewicht: 390g
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
Ressourcen
Vollständiges Datenblatt: 17HS19-2004S1.pdf
Drehmomentkurve: 17HS19-2004S1 Torque Curve.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 59 |
| Haltemoment (oz.in) | 84 |
| Induktivität(mH) | 3 |
| Phasenwiderstand(ohm) | 1.4 |
| Nennstrom (A) | 2 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 48 |
| Rahmengröße(mm) | 42x42 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Cut |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 1000 |
| Gewicht(g) | 400 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
