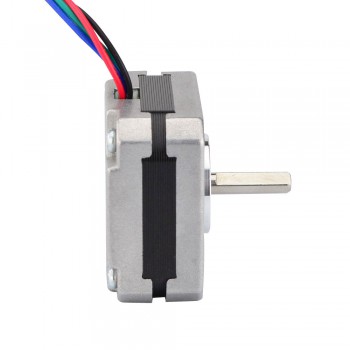

Nema 17 Schrittmotor Bipolar 1.8 Grad 8.7Ncm 1A 3.5V 4 Draden Hybrid-Schrittmotor
Dieser Motor ist für Hochtemperaturanwendungen konzipiert. Wir haben die Wicklung des Motors, das Lager, den Magnetstahl und auch das Kunststoffskelett angepasst, um die Isolationsklasse H zu erreichen. Die Temperatur kann bis zu 180°C betragen. Dieser Motor ist geeignet für 3D-Drucker-Extruder verwendet.
Elektrische Spezifikation
Hersteller #: 17HS08-1004S
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 13Ncm(18.4oz.in)
Strom: 1.0A
Stromspannung: 3.5V
Phasenwiderstand: 3.5ohms
Induktivität: 4.5mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 20mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 20mm
Doppel-D-Schnittlänge: 16.5mm
Anzahl Leiter: 4
Leitungslänge: 400mm
Gewicht: 140g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 13 |
| Haltemoment (oz.in) | 18.4 |
| Induktivität(mH) | 4.5 |
| Phasenwiderstand(ohm) | 3.5 |
| Nennstrom (A) | 1 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 20 |
| Rahmengröße(mm) | 42x42 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 20 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 400 |
| Gewicht(g) | 150 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
