3Pcs Nema 17 Hybrid-Schrittmotor Bipolar 1.8° 59Ncm 2A 17HS19-2004S1 4 Drähte mit 1m Kabel & Stecker für 3D Drucker/CNC
3Pcs Nema 17 Hybrid-Schrittmotor Bipolar 1.8° 59Ncm 2A 17HS19-2004S1 4 Drähte mit 1m Kabel & Stecker für 3D Drucker/CNC
Dies ist eine aktualisierte Version von Nema 17 Schrittmotor mit Haltemoment von 59Ncm. Basierend auf alten verstion, haben wir die Motorkabellänge auf 1 Meter verlängert und am Ende des Kabels eine 4-polige 0,1 "Pitch (2,54mm) Harwin-Buchse am Ende des Kabels hinzu.
Bitte beachten Sie, dass die Verdrahtungsreihenfolge von 17HE19-2004S und 17HS19-2004S1 unterschiedlich ist und sie nicht direkt gegeneinander ausgetauscht werden können.
Elektrische Spezifikation:
Hersteller #: 17HS19-2004S1
Schrittwinkel: 1.8 Grad
Haltemoment: 59Ncm(84oz.in)
Strom: 2.0A
Stromspannung: 2.8V
Widerstand: 1.4ohms
Induktivität: 3.0mH ± 20%(1KHz)
Phasen: 2 phasen schrittmotor
Zertifizierung: ROHS,CCC,CE,ISO

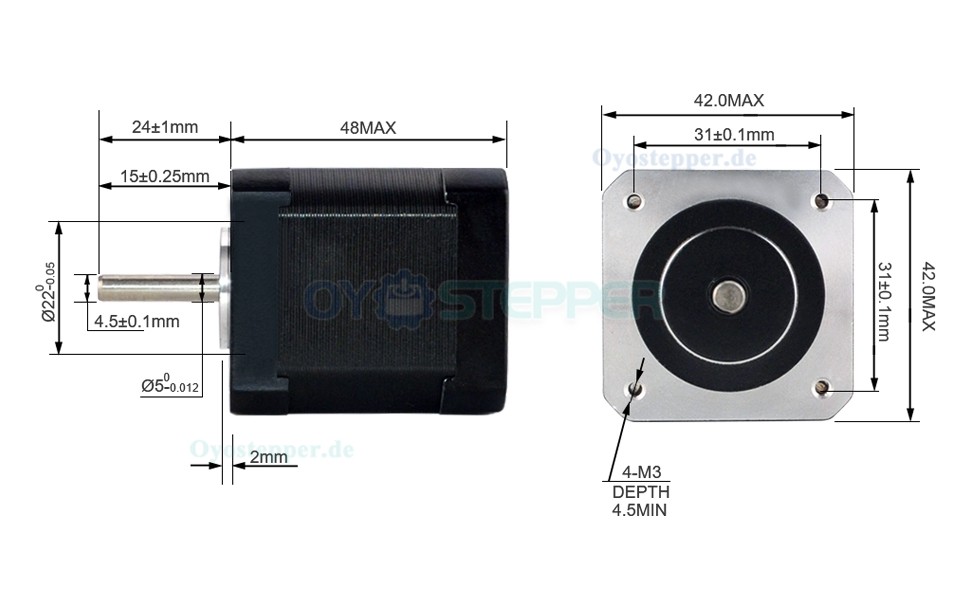

Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 47mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 24mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 1000mm
Gewicht: 390g
.png "3Pcs Nema 17 Hybrid-Schrittmotor Bipolar 1.8° 59Ncm 2A 17HS19-2004S1 4 Drähte mit 1m Kabel & Stecker für 3D Drucker/CNC")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 59 |
| Haltemoment (oz.in) | 84 |
| Induktivität(mH) | 3 |
| Phasenwiderstand(ohm) | 1.4 |
| Nennstrom (A) | 2 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 48 |
| Rahmengröße(mm) | 42x42 |
| Leitungslänge(mm) | 1000 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Gewicht(g) | 400 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
Thomas Nötel – 13 Sep 2024
Ich habe einen Extruder mit Getriebe auf meinem 3D-Drucker mit 2,85 mm Filamentgröße betrieben. Ich hatte einen standardmäßigen 40 mm NEMA 17-Schrittmotor, der den Extruder betrieb, und hatte Probleme mit übersprungenen Schritten beim Versuch, 2,85/3 mm Filament zu extrudieren. Ich musste die Motorströme dieses 40 mm-Motors über die Nennampere treiben und erlebte trotzdem einige übersprungene Schritte aufgrund des zusätzlichen Drehmoments, das für das Filament mit größerem Durchmesser erforderlich war.
Ich habe diesen Schrittmotor aufgrund der höheren Strombegrenzung und des höheren Drehmoments bestellt, um ihn mit meinem 2,85 mm Titan-Extruder zu kombinieren. Dieser Motor hat es geschafft. Er läuft viel kühler, weil ich ihn nicht mit zu viel Strom versorge, und ich kann ihn so einstellen, dass ich keine Probleme mit übersprungenen Schritten beim Extrudieren habe.
