Nema 17 Schrittmotor

Was ist das?

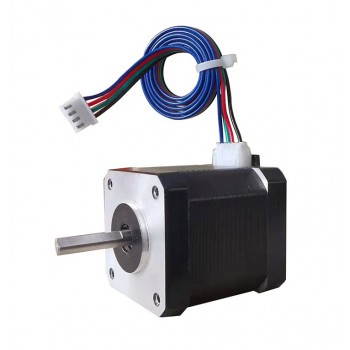

Ein Nema 17 schrittmotor dieser Baugröße gehört zu einer Gruppe von Antrieben mit einem Flanschmaß von 1,7 Zoll bzw. 43,2 mm. Dieses Format ist in vielen Maschinen und Geräten verbreitet, da es eine kompakte Bauform bietet und eine schrittweise Drehbewegung erzeugt, die sich direkt über elektrische Impulse steuern lässt. Dadurch eignet er sich für Systeme, die eine kontrollierte Positionierung benötigen, etwa in Druck-, Bearbeitungs- oder Automatisierungsaufgaben. Die kompakte Geometrie unterstützt den Einsatz in Anwendungen, in denen der verfügbare Bauraum begrenzt ist.

Merkmale und funktionale Eigenschaften

Motoren dieser Kategorie bewegen sich schrittweise, wobei jeder Impuls eine definierte Rotorbewegung auslöst. Auf diese Weise lässt sich die Position auch ohne zusätzliche Sensorik bestimmen, was die direkte Integration in viele Steuerungen ermöglicht. Viele Ausführungen sind in unterschiedlichen Drehmomentbereichen erhältlich und decken damit verschiedene mechanische Anforderungen ab.
Das Angebot umfasst Varianten mit Mikrostepping zur Unterteilung der Grundschritte. Diese Funktion erlaubt eine höhere Auflösung der Bewegung und eignet sich besonders für präzise Positionieraufgaben in Labor- oder Messsystemen. Weitere Ausführungen verfügen über verlängerte Gehäuse oder zusätzliche Wellen, um Encoder oder Kupplungen integrieren zu können.

Wie funktioniert er?

Er arbeitet durch die schrittweise Ansteuerung seiner Motorphasen. Jede aktivierte Phase erzeugt ein Magnetfeld, das den Rotor in eine definierte Schrittposition zieht. Die Steuerung bestimmt sowohl die Anzahl der Schritte als auch deren Frequenz, wodurch Drehgeschwindigkeit und Position festgelegt werden.
Beim Mikrostepping werden die Ströme in den Phasen fein abgestuft geregelt, sodass kleinere Bewegungen möglich sind. Dieses Verfahren sorgt für einen ruhigeren Bewegungsverlauf und verbessert das Positionierverhalten bei geringen Drehzahlen. Es eignet sich besonders für Konstruktionen, bei denen eine fein dosierbare Bewegung erforderlich ist.

Auswahlkriterien für einen geeigneten Schrittmotor

Drehmomentbedarf:
Ermitteln Sie die Lastverhältnisse Ihrer Anwendung, einschließlich Massenträgheit, Reibung und möglicher vertikaler Kräfte. Der Antrieb sollte einen passenden Drehmomentbereich bieten, der zur geplanten Geschwindigkeit und Beschleunigung passt.
Elektrische Spezifikationen:
Überprüfen Sie Spannung und Strom, die von Ihrer Steuerung bereitgestellt werden. Der Motor sollte innerhalb dieser Grenzen betrieben werden, damit die Phasen korrekt angesteuert werden können. Eine saubere Abstimmung zwischen Antrieb, Treiber und Netzteil ist entscheidend für den zuverlässigen Betrieb.
Steuerung und Ansteuerverfahren:
Die Steuerungseinheit muss geeignete Impulssignale erzeugen können. Funktionen wie Mikrostepping verbessern die Bewegungsqualität. Ein kompatibler Treiber übernimmt dabei die Regelung des Phasenstroms und der Schrittsequenzen.
Baugröße und Einbausituation:
Prüfen Sie Einbaumaße, Gehäuselänge, Wellendurchmesser sowie die Anbindung an Kupplungen oder mechanische Komponenten. Diese Baugröße lässt sich zwar gut in kompakte Konstruktionen integrieren, dennoch sollten Montageflächen und Bauräume im Vorfeld sorgfältig abgestimmt werden.

Hinweise zum Kauf

Kompatibilität: Die elektrischen Kennwerte sollten zur vorhandenen Steuerung passen.
Mechanische Anpassung: Überprüfen Sie Wellenlänge, Durchmesser und Befestigungsmaße.
Mikrostepping-Funktion: Für eine feinere Positionierung sollten Motor und Treiber passende Mikrostepping-Stufen unterstützen.
Variantenprüfung: Es sind Modelle mit Einzel- oder Doppelwelle sowie Ausführungen mit Zusatzkomponenten erhältlich. Die Auswahl richtet sich nach dem mechanischen Aufbau der jeweiligen Maschine.

Typische Einsatzgebiete

Diese Motorbaugröße findet sich in zahlreichen technischen Geräten, die präzise lineare oder rotatorische Bewegungen benötigen. Beispiele sind:
3D-Drucksysteme, bei denen sie die Achsbewegung von Druckbett oder Druckkopf steuern.
CNC-Kleinmaschinen für Bearbeitungsprozesse wie Fräsen oder Bohren.
Robotiksysteme, etwa zur Bewegung von Gelenken oder kleinen Greifern.
Automatisierte Anlagen wie Fördermodule, Positioniereinheiten oder leichte Handling-Systeme.
Diese Beispiele verdeutlichen, wie vielseitig sich dieser Antriebstyp in unterschiedliche technische Konzepte integrieren lässt.
