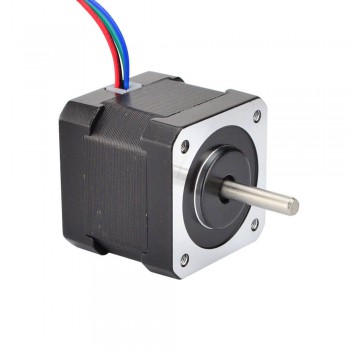

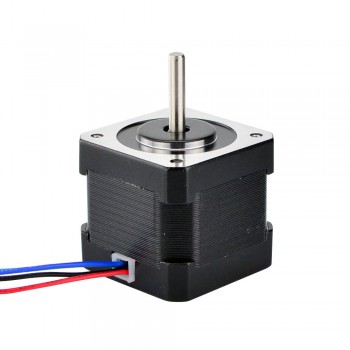

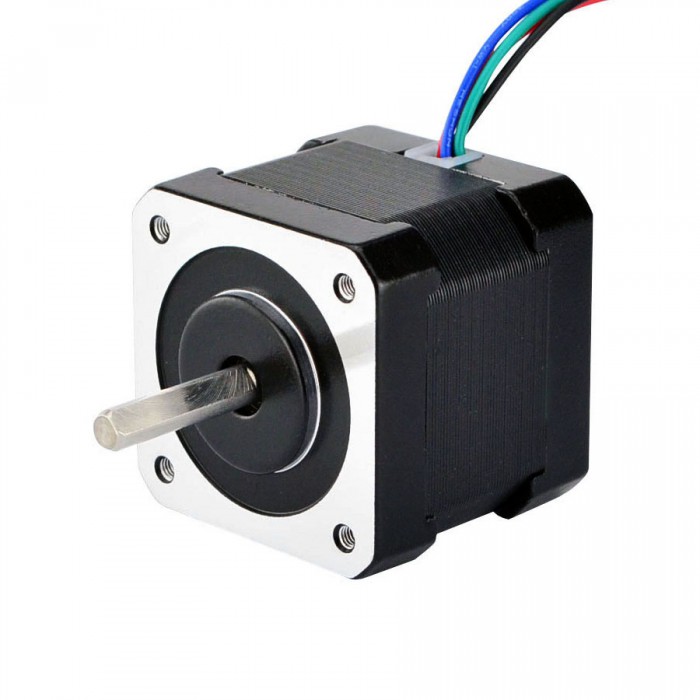

Nema 17 Schrittmotor 45Ncm 4 Drähte mit 1m Kabel & Stecker für DIY 3D Drucker CNC Bipolar Schrittmotor
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
- Alle Leckereien Keine Tricks
- 6% Rabatt auf den Gesamtbetrag.
- GenieBen Sie Rabatt an der Kasse.
- Gültig bis 4. November 2025
Nema 17 Schrittmotor 45Ncm 4 Drähte mit 1m Kabel & Stecker für DIY 3D Drucker CNC Bipolar Schrittmotor
Es mit 1,8 Grad Schritt und Größe 42x42x40mm, Es hat 4 Drähte mit 1 m Kabel und 2,54 mm Steigung Stecker, jede Phase zieht 2,0A, mit Haltemoment 45Ncm (64 Unzen) .
Hier ist die neueste Version mit steckbarem Anschlusskabel und kleinerem Gehäuse: 17HS15-1504S-X1
Elektrische Spezifikation

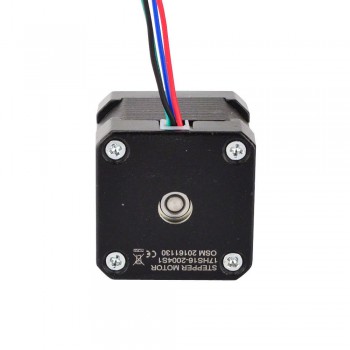

Hersteller #: 17HS16-2004S1
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 45Ncm(64oz.in)
Strom: 2A
Stromspannung: 2.2V
Phasenwiderstand: 1.1ohms
Induktivität: 2.6mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 40mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 23mm
Doppel-D-Schnittlänge: 21mm
Anzahl Leiter: 4
Leitungslänge: 1000mm
Gewicht: 310g

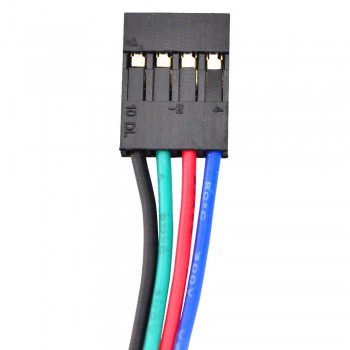

Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 45 |
| Haltemoment (oz.in) | 64 |
| Induktivität(mH) | 2.6 |
| Phasenwiderstand(ohm) | 1.1 |
| Nennstrom (A) | 2 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 40 |
| Rahmengröße(mm) | 42x42 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 23 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 1000 |
| Gewicht(g) | 300 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
Stefan99 – 08 Aug 2024
Dieser Motor ist ein Biest. Ich verwende ihn auf meinem Wanhao DI3. Mit einem Flexion HT-Extruder. Mit dem Drehmoment, das dieser Motor liefert, kann ich die Kontermutter viel fester anziehen als vorher. Druckqualität und Drehmoment sind deutlich spürbar. Musste den Schrittmotortreiber auf 1,44 V einstellen.
