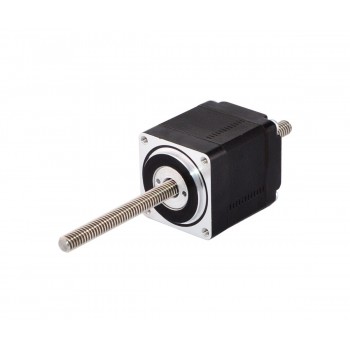

Nema 11 Non-captive Schrittmotor Linearaktuator 45mm Stapel 0.75A Führen 2mm/0.07874" Länge 100mm
Nema 11 Non-captive Schrittmotor Linearaktuator 45mm Stapel 0.75A Führen 2mm/0.07874" Länge 100mm
Dieses Modell ist ein linearer Schrittmotor der Wirtschaft, der Nema 11 non-captive Linearantrieb nannte, es wurde aus 34mm 1.8 Grad 0.75A Nema 11 Schrittmotor und 100mm Länge Tr5x2 lineare Schraube zusammengesetzt.
Elektrische Spezifikation
- Hersteller #: 11LS13-0754N-100B
- Motorentyp: Non-captive Linear Stepper
- Schrittwinkel: 1.8 Grad
- Haltemoment: 8.0Ncm(11.1oz.in)
- Strom: 0.75A
- Phasenwiderstand: 3.2ohms
- Stromspannung: 2.4V
- Induktivität: 2.0mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße:> 28 x 28mm
- Körper Länge: 34mm
- Leitspindellänge: 100mm（3.937"）
- Leitspindeldurchmesser: Φ5mm（0.1969"）
- Führen/Schritt: 0.01mm(0.0003937" )
- Spindelsteigung: 2mm（0.0787"）
- Anzahl Leiter: 4
- Leitungslänge: 300mm
- Gewicht: 150g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Braun
|
Gelb
|
Orange
|
Ressourcen
Vollständiges Datenblatt: 11LS13-0754N-100B.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 8 |
| Haltemoment (oz.in) | 11.3 |
| Induktivität(mH) | 2 |
| Motorentyp | Nicht gefangen |
| Phasenwiderstand(ohm) | 3.2 |
| Nennstrom (A) | 0.75 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 34 |
| Rahmengröße(mm) | 28x28 |
| Leitspindeldurchmesser(mm) | 5 |
| Leitspindellänge(mm) | 100 |
| Spindelsteigung(mm) | 2 |
| Leitspindelhub/Schrittlänge(mm) | 0.01 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
