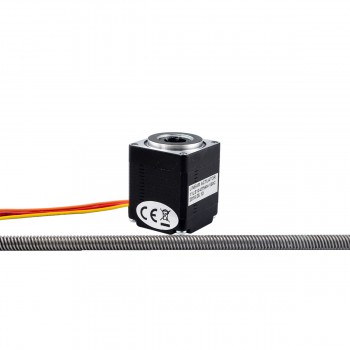

Nema 11 Non-captive Schrittmotor Linearaktuator 34 mm Stapel 0,75 A Führen 4,877 mm Länge 150 mm
Nema 11 Non-captive Schrittmotor Linearaktuator 34 mm Stapel 0,75 A Führen 4,877 mm Länge 150 mm
Dieses Modell ist linearer Schrittmotor der Wirtschaft, der Nema 11 non-captive linearen Auslöser nannte, es wurde von 34mm 1.8 Grad 0.75A Nema 11 Schrittmotor und 150mm Länge Tr5.56x4.8768 lineare Schraube bestanden.
Elektrische Spezifikation
- Hersteller #: 11LS13-0754N-150C
- Motorentyp: Non-captive Linear Stepper
- Schrittwinkel: 1.8 Grad
- Haltemoment: 8.0Ncm(11.1oz.in)
- Strom: 0.75A
- Phasenwiderstand: 3.2ohms
- Stromspannung: 2.4V
- Induktivität: 2.0mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 28 x 28mm
- Körper Länge: 34mm
- Leitspindellänge: 150mm（3.937"）
- Leitspindeldurchmesser: Φ5.56mm（0.2189"）
- Führen/Schritt: 0.024384mm(0.00096" )
- Spindelsteigung: 4.8768mm（0.192"）
- Anzahl Leiter: 4
- Leitungslänge: 300mm
- Gewicht: 150g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Braun
|
Gelb
|
Orange
|
Ressourcen
Vollständiges Datenblatt: 11LS13-0754N-150C.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 8 |
| Haltemoment (oz.in) | 11.3 |
| Induktivität(mH) | 2 |
| Phasenwiderstand(ohm) | 3.2 |
| Nennstrom (A) | 0.75 |
| Schrittwinkel(°) | 1.8 |
| Motorentyp | Nicht gefangen |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 34 |
| Rahmengröße(mm) | 28 x 28 |
| Leitungslänge(mm) | 300 |
| Leitspindeldurchmesser(mm) | 5.56 |
| Leitspindellänge(mm) | 150 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 4.8768 |
| Leitspindelhub/Schrittlänge(mm) | 0.024384 |
