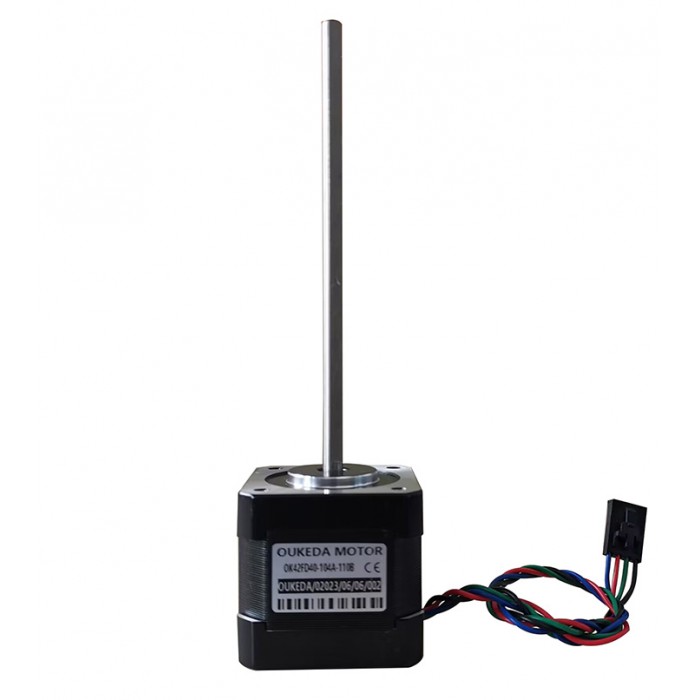

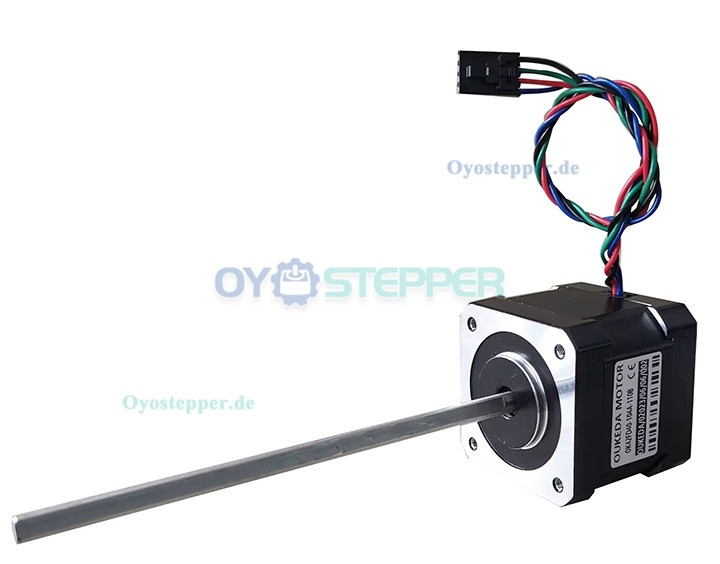

OUKEDA NEMA 17 Non-Captive Schrittmotor, 1,8°, 49 Ncm, 40mm Stack, Leitspindel 110mm
OUKEDA NEMA 17 Non-Captive Schrittmotor, 1,8°, 49 Ncm, 40mm Stack, Leitspindel 110mm
Der OUKEDA NEMA 17 Non-Captive Linearschrittmotor mit einem 40 mm Stack und einer integrierten 110 mm langen Leitspindel verfügt über einen Schrittwinkel von 1,8° sowie ein Haltemoment von 49 Ncm. Der Motor arbeitet mit einem Phasenstrom von 1 A bei einer Betriebsspannung von 12–36 V. Das Gehäuse misst 42 × 42 mm. Die Spindel hat einen Durchmesser von 5 mm.
Elektrische Daten:
Hersteller-Teilenummer: OK42FD40104A-110B
Motortyp: Linearschrittmotor (ohne Gehäuse)
Schrittwinkel: 1,8 Grad
Statisches Moment: 49 Ncm (69,38 oz.in)
Phasenstrom: 1 A
Phasenspannung: 6,5 VDC
Phasenwiderstand: 6,5 Ohm
Betriebsspannung: 12–36 V
Induktivität: 13 mH ± 20 % (1 kHz);

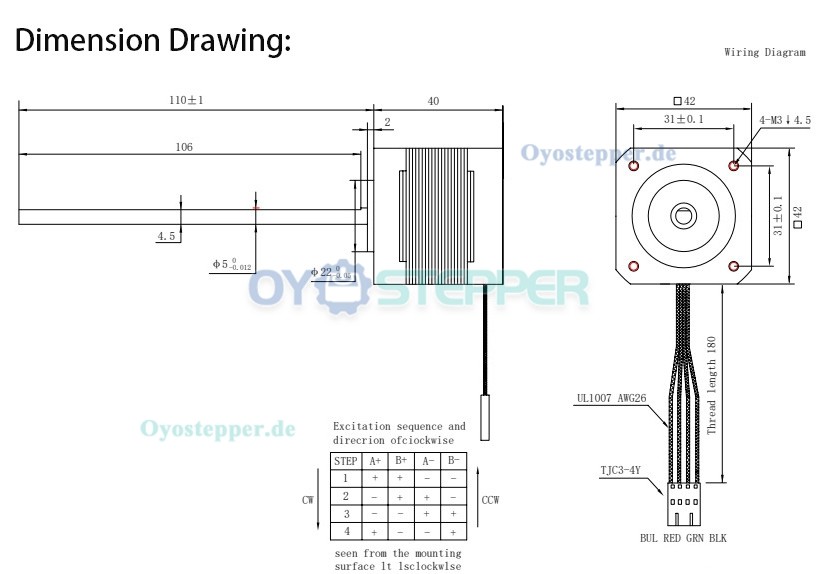

Physikalische Daten:
Gehäusegröße: 42 x 42 mm
Gehäuselänge: 40 mm
Leitspindellänge: 110 mm
Leitspindeldurchmesser: Φ5 mm
Anzahl der Leitungen: 4
Leitungslänge: 400 mm
Gewicht: 400g
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 49 |
| Haltemoment (oz.in) | 69.38 |
| Schrittwinkel(Grad) | 1.8 |
| Phasenstrom (A) | 1 |
| Phasenspannung (V) | 6.5 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 40 |
| Leitspindeldurchmesser(mm) | 5 |
| Leitspindellänge(mm) | 110 |
| Einzelne Welle/Doppelwelle | Einzelwelle/ |
| Gewicht(g) | 400 |
| Rahmengröße(mm) | Nema 17 (42 x 42) |
