Mehrschichtiger NEMA 17 Schrittmotor, 1,8°, 0,4A, 12V, 200 mN·m, 2-Phasen, DC-Hybrid-Schrittmotor
Der mehrschichtige NEMA 17 Schrittmotor ist ein 2-Phasen-DC-Hybrid-Schrittmotor mit einem Schrittwinkel von 1,8°. Er arbeitet bei 12 V und einem Phasenstrom von 0,4 A und erreicht ein Haltemoment von 200 mN·m. Durch seine kompakte Bauweise eignet er sich für Anwendungen mit begrenztem Einbauraum und präzisen Positionieranforderungen.
Elektrische Daten:
Hersteller-Teilenummer: TQE42S-0
Motortyp: Bipolar
Phasenanzahl: 2
Schrittwinkel: 1,8°
Isolationswiderstand: 100 MΩ min. (500 V DC)
Haltemoment: 200 mNm
Rastmoment: 20 mNm
Nennstrom/Phase: 0,4 A
Nennspannung: 12 V DC
Widerstand pro Phase: 3,5 Ω ± 10 %
Induktivität pro Phase: 0,90 mH ± 20 %;
Physikalische Daten
Gehäusegröße: 42 x 42 mm
Gehäuselänge: 57,5 mm
Wellenlänge: 12/24/40 mm
Anzahl der Anschlüsse: 4
Gewicht: 450g

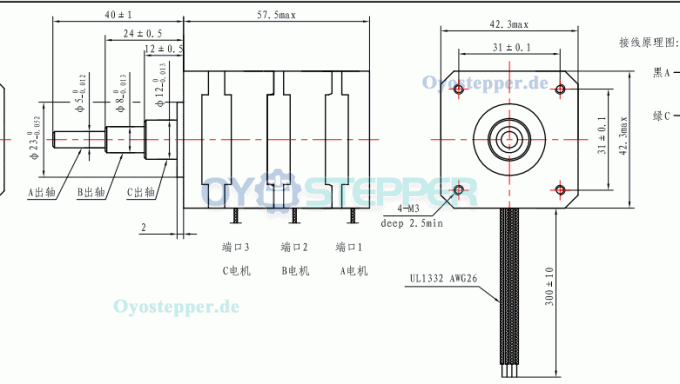

Dimensions:
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Nennstrom (A) | 0.4 |
| Schrittwinkel(°) | 1.8 |
| Motorentyp | Mehrschichtiger Schrittmotor |
| Anzahl der Phasen | 2 |
| Rastmoment(mN.m) | 20 |
| Haltemoment(mN.m) | 200 |
| Nennspannung(V) | 12 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 57.5 |
| Anzahl der Leiter | 4 |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Rahmengröße(mm) | 42x42 |
| Gewicht(g) | 450 |
