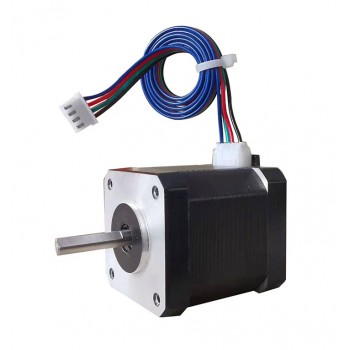

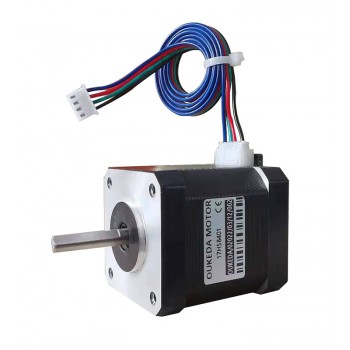

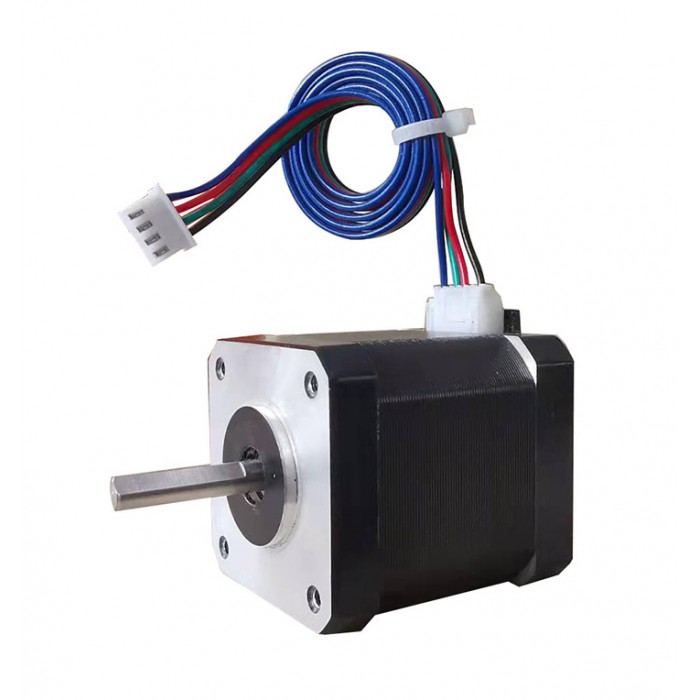

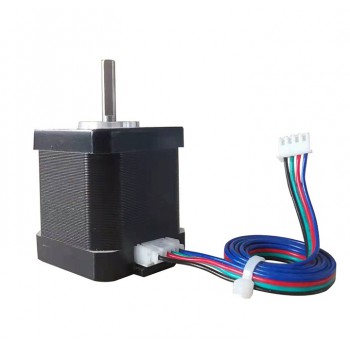

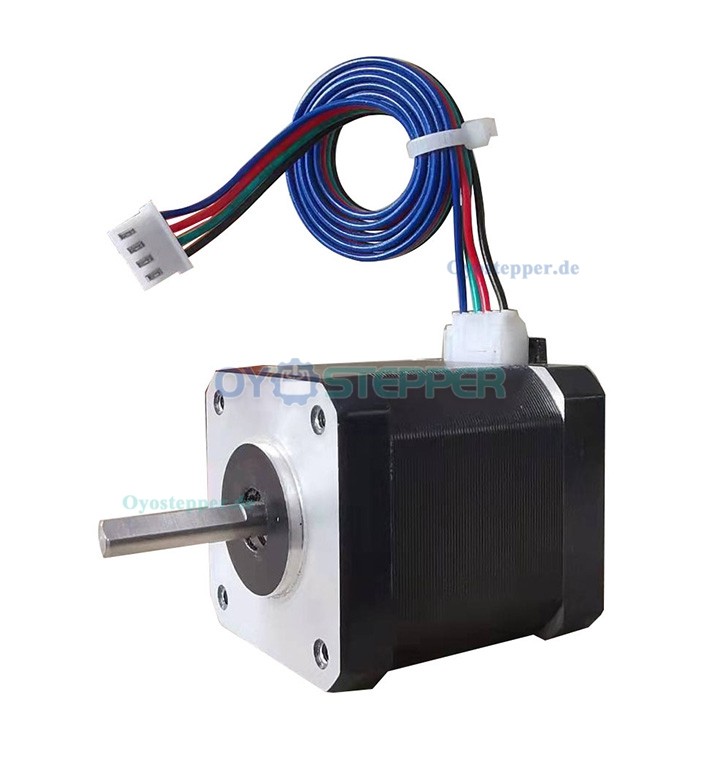

OUKEDA NEMA 17 Schrittmotor, 1,8°, 59 Ncm, 2A, D-Schnitt für 3D-Drucker
OUKEDA NEMA 17 Schrittmotor, 1,8°, 59 Ncm, 2A, D-Schnitt für 3D-Drucker

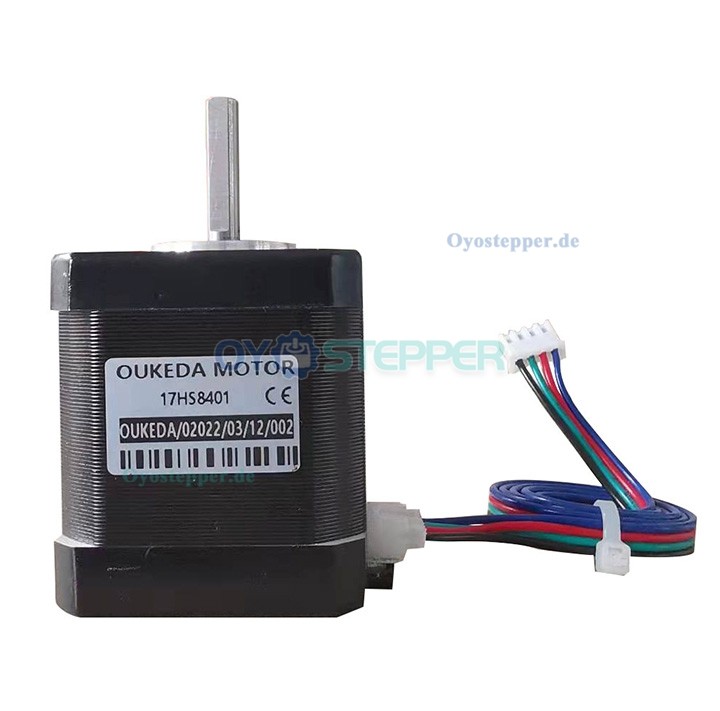

Der OUKEDA NEMA 17 Schrittmotor (Modell 17HS8401) ist ein zweiphasiger bipolarer Motor mit einem Schrittwinkel von 1,8°. Das Haltemoment beträgt 59 Ncm bei einem Phasenstrom von 2 A und einer Phasenspannung von 2,8V. Der Motor ist für Betriebsspannungen zwischen 12 V und 36 V ausgelegt. Die Induktivität liegt bei 3,0 mH (± 20 % bei 1 kHz).
Technische Daten:
Motortyp: Bipolarer Schrittmotor
Schrittwinkel: 1,8°
Haltemoment: 59 Ncm (83,55 oz.in)
Phasenstrom: 2 A
Phasenspannung: 2,8 V
Betriebsspannung: 12–36 V
Phasenwiderstand: 1,4 Ω
Induktivität: 3,0 mH ± 20 % (1 kHz)；

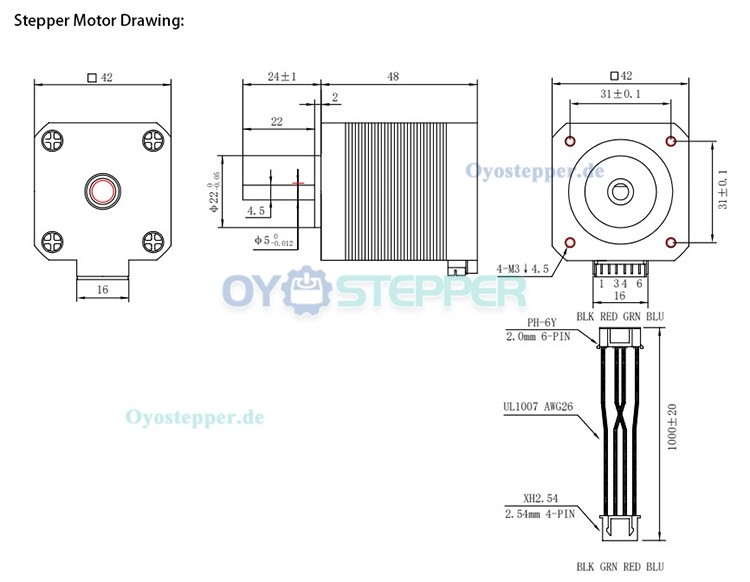

Mechanische Daten:
Rahmengröße: 42 × 42 mm
Gehäuselänge: 48 mm
Wellendurchmesser: 5 mm
Wellenlänge: 24 mm
D-Schnittlänge: 22 mm
Anzahl der Leitungen: 4
Leitungslänge: 300 mm
Gewicht: ca. 400g
.jpg "OUKEDA NEMA 17 Schrittmotor, 1,8°, 59 Ncm, 2A, D-Cut – für 3D-Drucker")
.jpg "OUKEDA NEMA 17 Schrittmotor, 1,8°, 59 Ncm, 2A, D-Cut – für 3D-Drucker")
.jpg "OUKEDA NEMA 17 Schrittmotor, 1,8°, 59 Ncm, 2A, D-Cut – für 3D-Drucker")
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 42x42 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 48mm |
| Schaftlänge(mm) | 24mm |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Gewicht(g) | 400g |
| Produktart | Bipolarer Schrittmotor |
| Elektrische Spezifikation | |
| Haltemoment (Ncm) | 59Ncm |
| Haltemoment (oz.in) | 83.55 oz.in |
| Phasenwiderstand(ohm) | 1.4 ohms |
| Anzahl der Phasen | 2 |
| Schrittwinkel(Grad) | 1.8 deg |
| Offener Kreislauf/Geschlossener Kreislauf | Offener Regelkreis |
