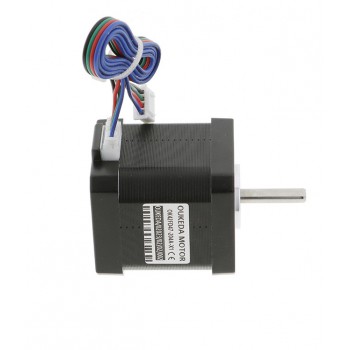

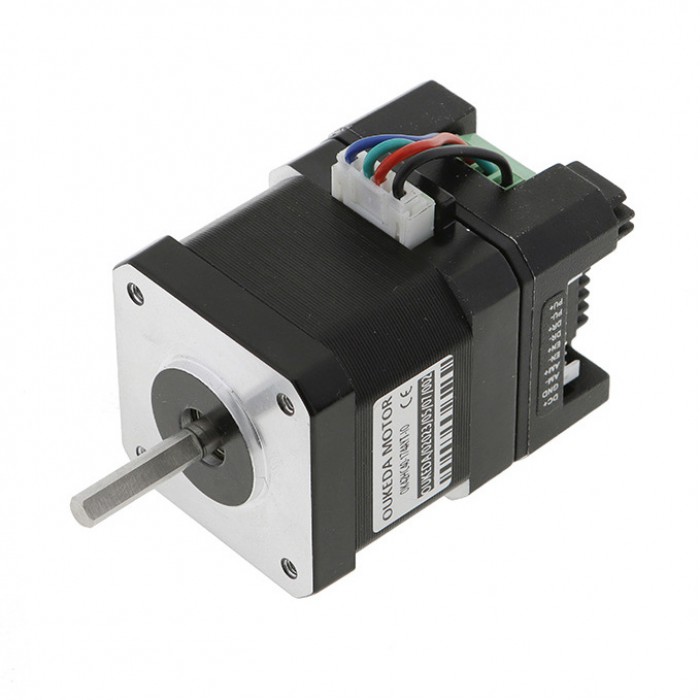

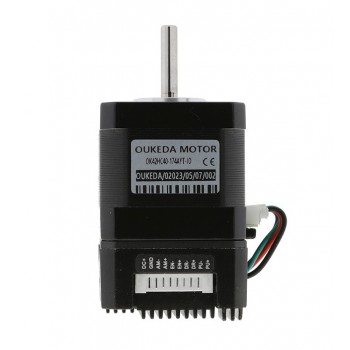

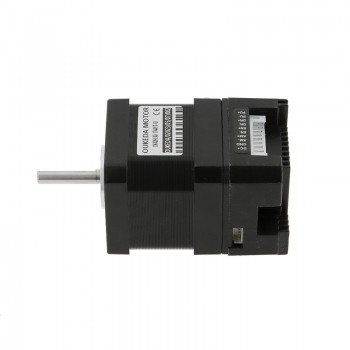

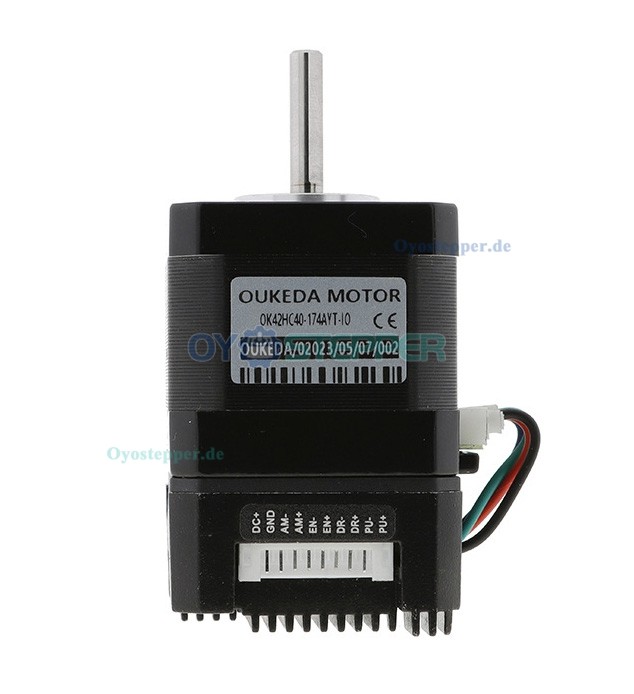

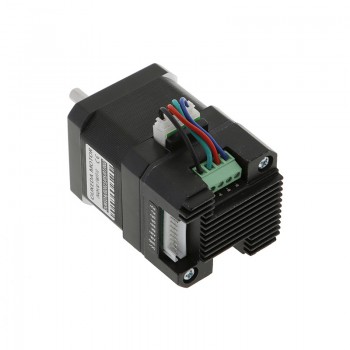

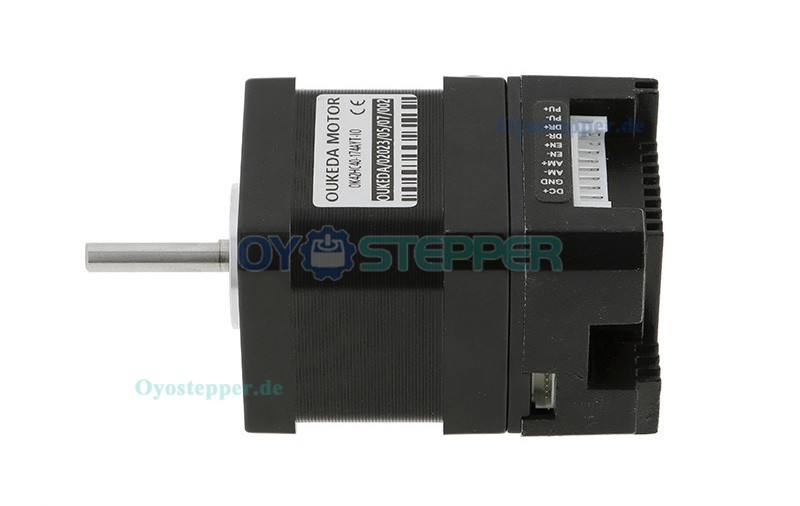

OUKEDA Integrierter NEMA 17 Schrittmotor mit Steuerung, 1,8°, 0,44 Nm, 1,68A, 2-Phasen

OUKEDA Integrierter NEMA 17 Schrittmotor mit Steuerung, 1,8°, 0,44 Nm, 1,68A, 2-Phasen

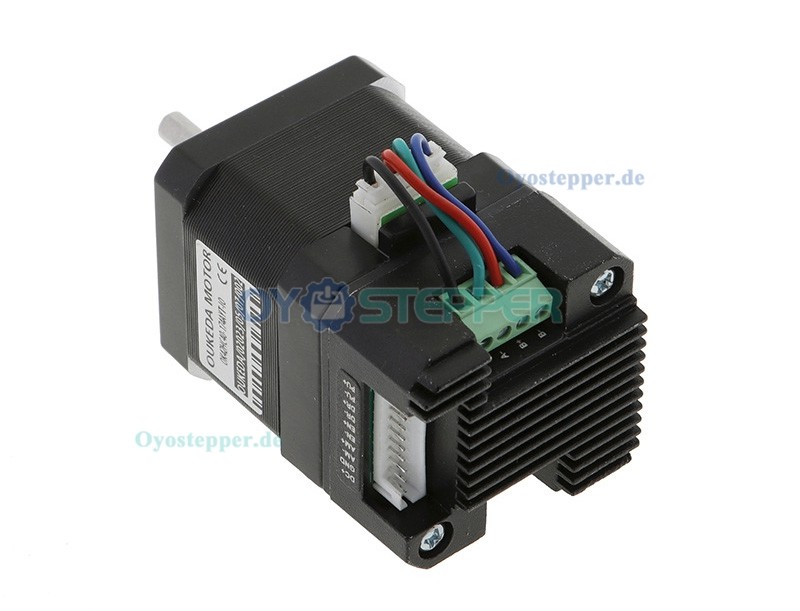

Der OK42HC40-174AYT-IO ist ein kompakter NEMA 17 Schrittmotor mit integriertem Treiber. Der Motor verfügt über einen Schrittwinkel von 1,8°, ein Haltemoment von 44 Ncm sowie einen Nennstrom von 1,68 A pro Phase. Die Gesamtlänge inklusive Treiber beträgt 63 mm. Der integrierte Treiber unterstützt einen einstellbaren Ausgangsstrom bis 2,1 A und arbeitet mit einer Eingangsspannung von 12–40 VDC. Die Drehzahl kann über Impulssignale im Bereich von 200 bis 25.600 U/min gesteuert werden.

Verfügbare Modelle:
Motorlänge: 34 mm, 32 Ncm
Motorlänge: 40 mm, 45 Ncm (Standardmodell)
Motorlänge: 48 mm, 55 Ncm
Motorlänge: 60 mm, 75 Ncm

Elektrische Daten:
Hersteller-Teilenummer: OK42HC40-174AYT-IO
Schrittwinkel: 1,8 Grad
Phasenanzahl: 2
Phasenspannung: 3,27 VDC
Haltemoment: 44 Ncm (62,30 oz.in)
Nennstrom/Phase: 1,68 A
Phasenwiderstand: 1,95 Ohm
Induktivität: 4,4 mH ± 20 % (1 kHz)；

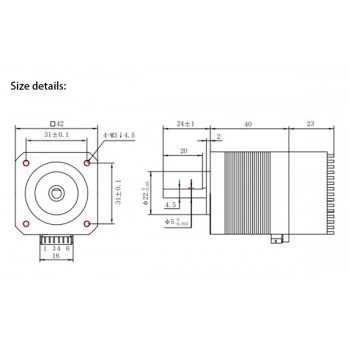

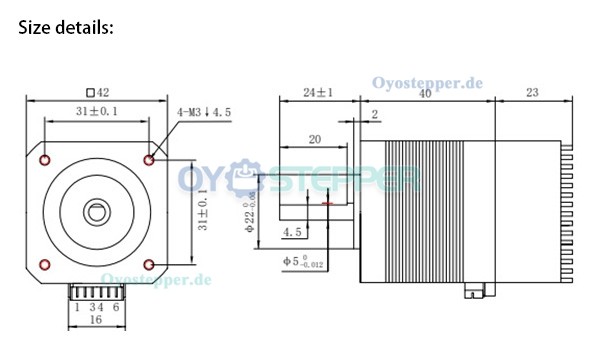

Physikalische Daten:
Rahmengröße: 42 x 42 mm
Motorlänge: 40 mm
Treiberlänge: 23 mm
Gehäuselänge: 63 mm
D-Schnittlänge: 20 mm
Wellendurchmesser: Φ5 mm
Schaftlänge: 24 mm
Gewicht: 300g；

Treiberspezifikationen:
Ausgangsspitzenstrom: 0–2,1 A
Eingangsspannung: 12–40 VDC
Drehzahlregelung durch Impulssteuerung: 200–25.600 U/min
10-Wege-Schaltersteuerung;
