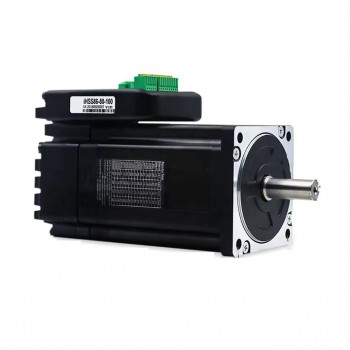

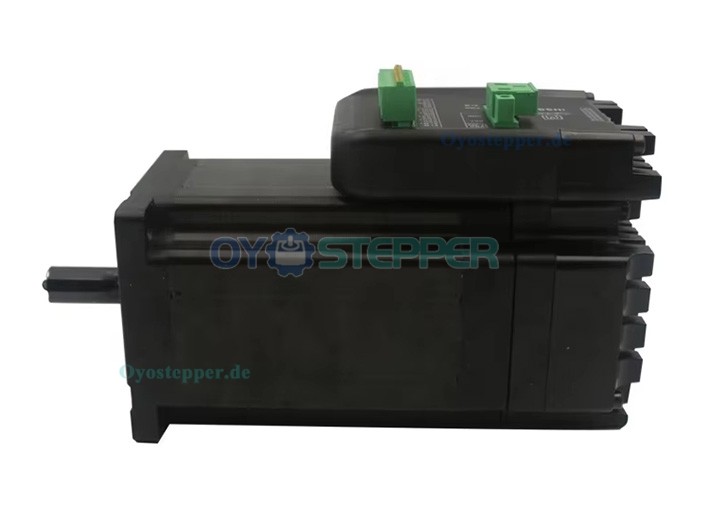

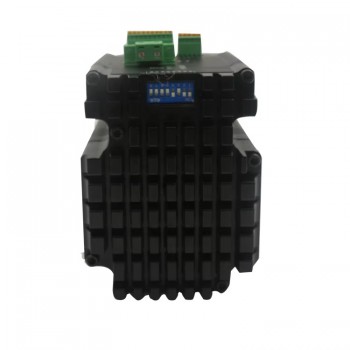

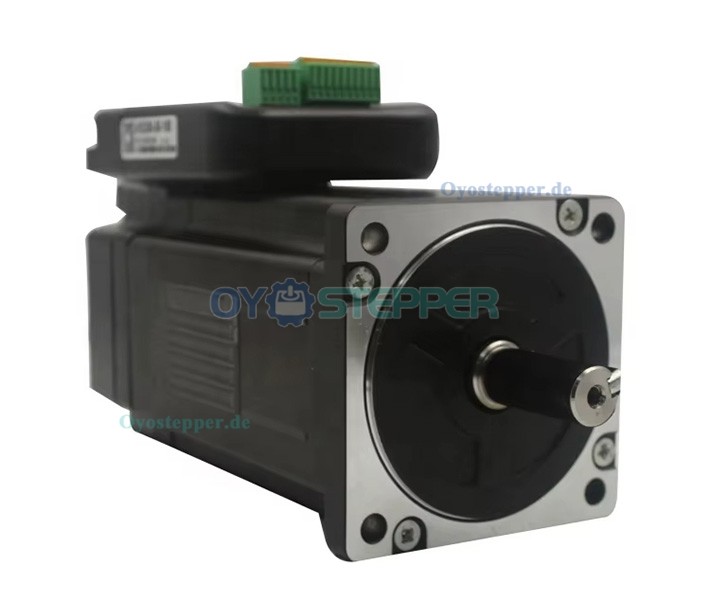

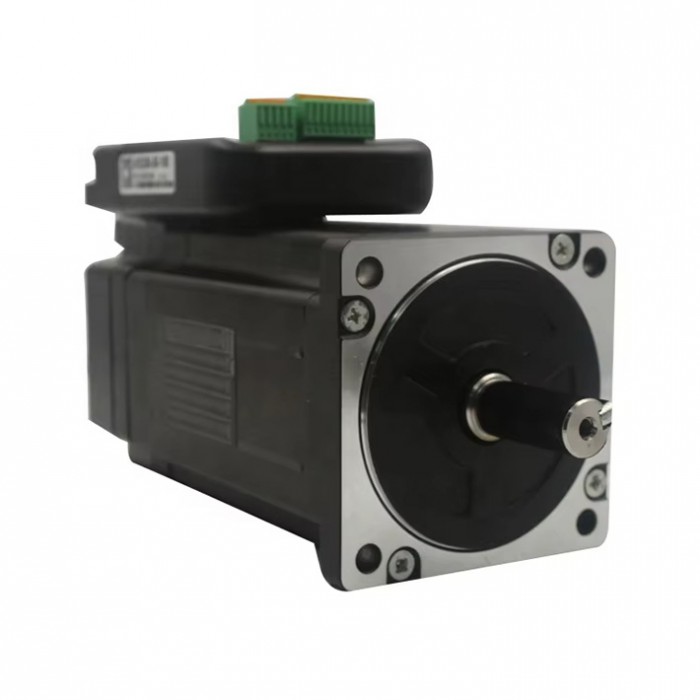

JMC Integrierter NEMA 34 Closed-Loop-Schrittmotor, 1,8°, 9,8 Nm, 6A, 80V, 2-Phasen, 86 × 86 mm

JMC Integrierter NEMA 34 Closed-Loop-Schrittmotor, 1,8°, 9,8 Nm, 6A, 80V, 2-Phasen, 86 × 86 mm

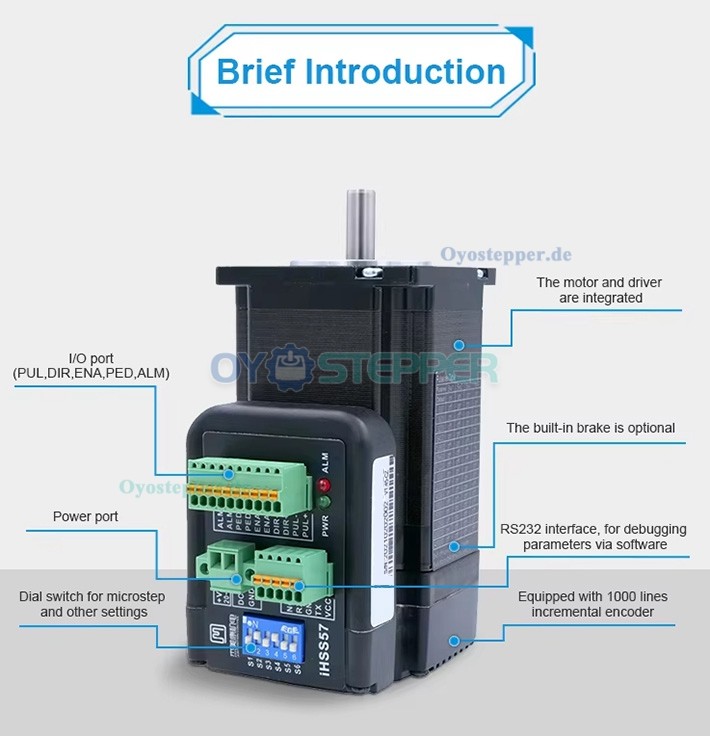

Merkmale:
Integrierte, kompakte Bauweise zur Einsparung von Montageplatz;
Unterstützt eine genaue Positionierung ohne Schrittverlust;
Technologie zur variablen Stromregelung trägt zur effizienten Stromnutzung bei;
Geringe Vibrationen, gleichmäßiger und zuverlässiger Lauf bei niedriger Geschwindigkeit;
Interne Steuerung von Beschleunigung und Verzögerung, wodurch sich das Start- und Stoppverhalten verbessert;
Mikroschritte frei konfigurierbar;
In allgemeinen Anwendungen keine zusätzliche Einstellung erforderlich;
Schutzfunktionen gegen Überstrom, Überspannung und Positionsabweichung;
Grüne LED zeigt Betriebsstatus, rote LED zeigt Schutzfunktion oder Trennung an.

Anwendung:
Einsetzbar bei kleineren Fräsmaschinen, 3D-Druckern, Drehmaschinen, Robotiksystemen, Wickelmaschinen und allgemeinen Positionieranwendungen.
Kompatibel mit CNC-Steuerungen wie Beamicon, Estlcam, Mach3, Eding, LinuxCNC und weiteren Systemen.

Elektrische Daten:
Hersteller-Teilenummer: iHSS86-80-100
Phasenanzahl: 2
Schrittwinkel: 1,8°
Schrittwinkelgenauigkeit: ±0,09°
Haltemoment: 9,8 Nm (1387,79 oz.in)
Nennstrom/Phase: 6 A
Nennspannung: 80 VDC
Encoder-Auflösung: 1000 Linien
Widerstand/Phase: 0,43 Ω ±10 %
Induktivität/Phase: 2,7 mH ±20 %
Maximale Temperaturerhöhung: 80 °C
Isolationsspannung: 500 VDC
Rotorträgheit: 690 g·cm²
Maximale Pulsfrequenz: 200 kHz
Radialspiel: max. 0,025 mm (bei 450 g Last)
Axialspiel: max. 0,075 mm (bei 920 g Last);

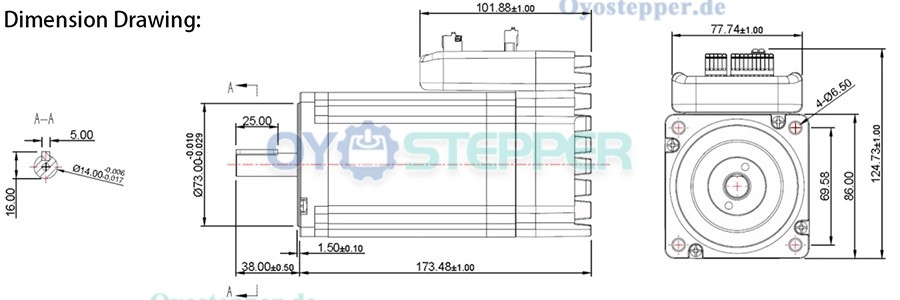

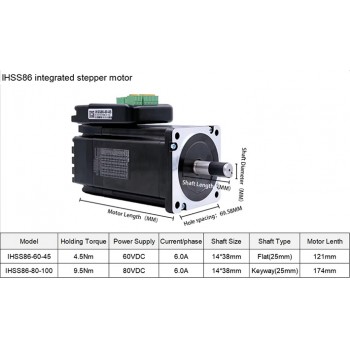

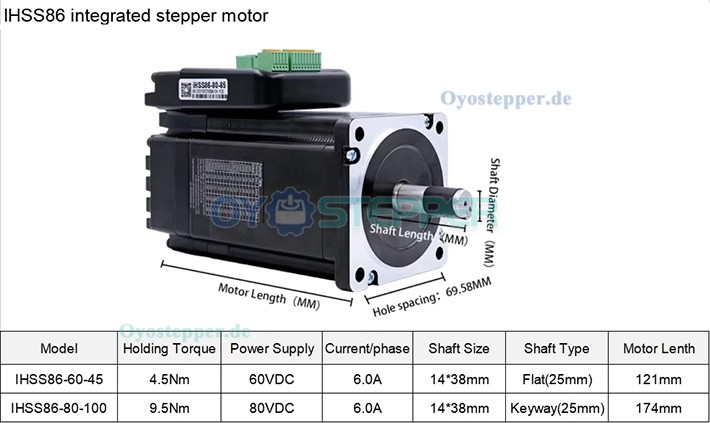

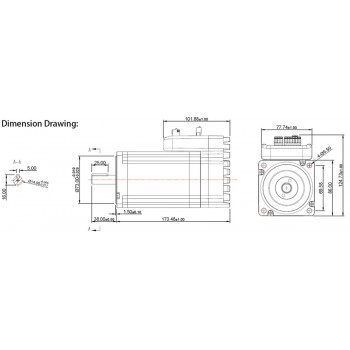

Mechanische Daten:
Baugröße: 86 × 86 mm
Gehäuselänge: 174 mm
Wellenlänge: 38 mm
Wellendurchmesser: 14 mm
Keilnutlänge: 25 mm
Gewicht: 5,7 kg
