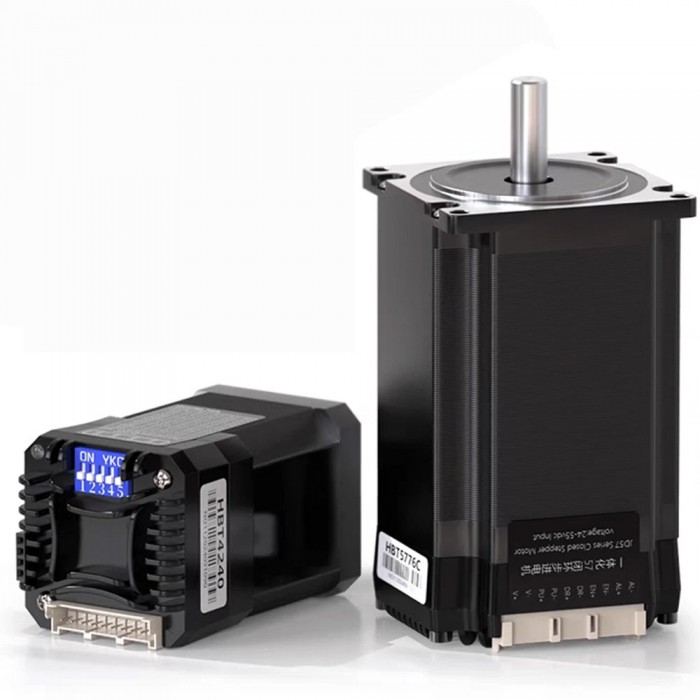

HBT57-Serie Integrierter Nema 23 Closed-loop Schrittmotor 1,2 Nm / 2 Nm / 3 Nm Treiber und 1000-Leitungs Encoder

HBT57-Serie Integrierter Nema 23 Closed-loop Schrittmotor 1,2 Nm / 2 Nm / 3 Nm Treiber und 1000-Leitungs Encoder

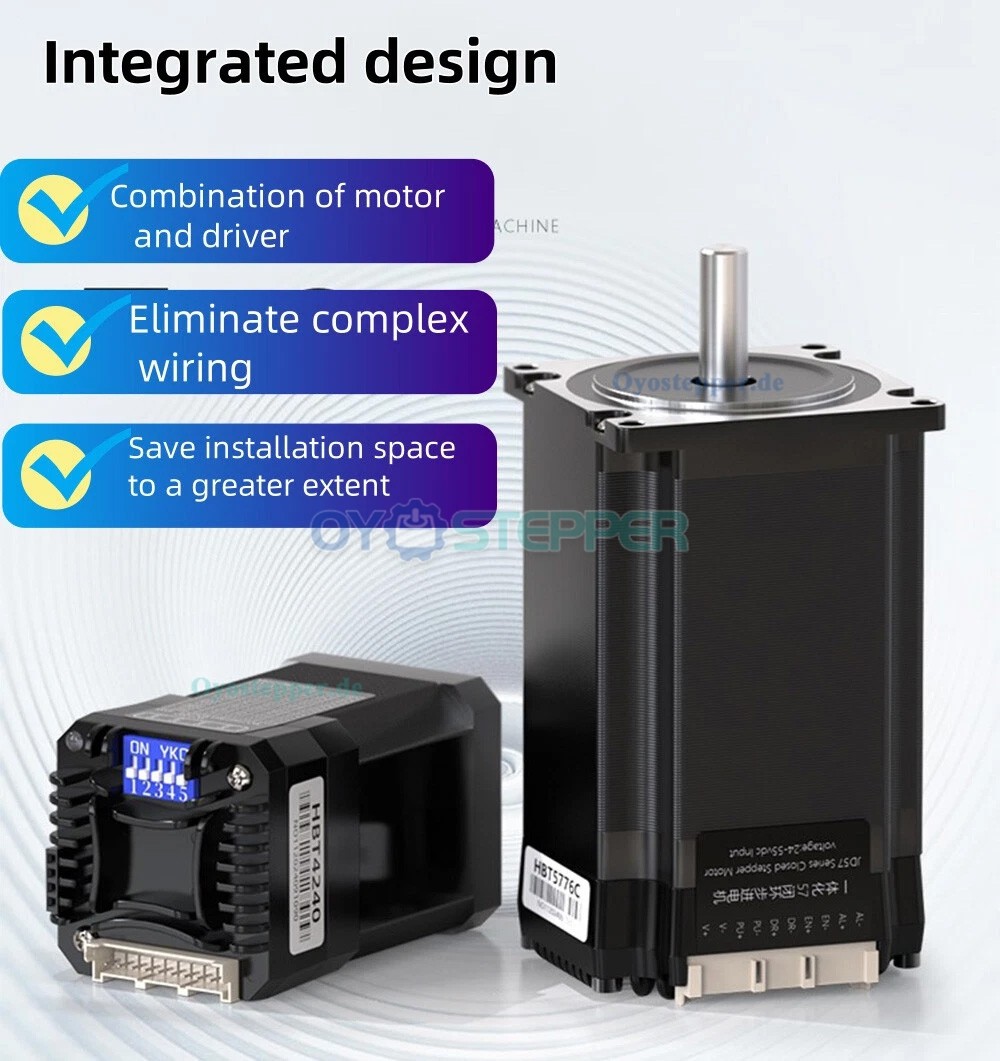

Dieses Produkt ist eine integrierte Motor- und Treibereinheit. Es enthält einen Positionsencoder und nutzt Vektorkontrolltechnologie, um das Problem der verlorenen Schritte zu beheben, das bei herkömmlichen Schrittmotoren häufig auftritt.

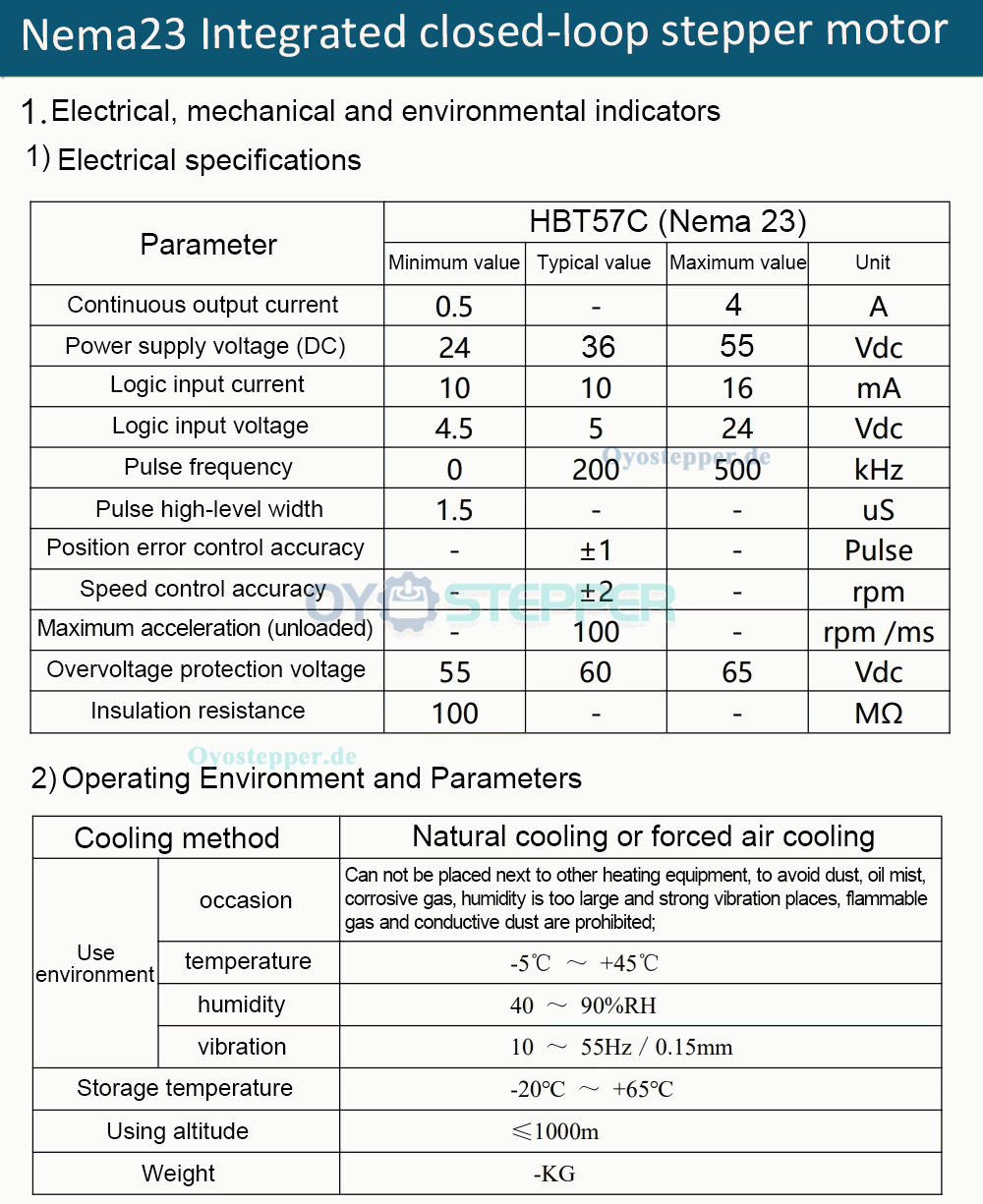

Spezifikationen:

Motor & Treiber: Integriertes Design;

Steuertechnologie: Verwendet FOC und SPWM geschlossenen; Regelkreis

Strom: Spitzenstrom 5,0A, mittlerer Strom 3,8A;

Eingangsspannung: 24 VDC - 55 VDC;

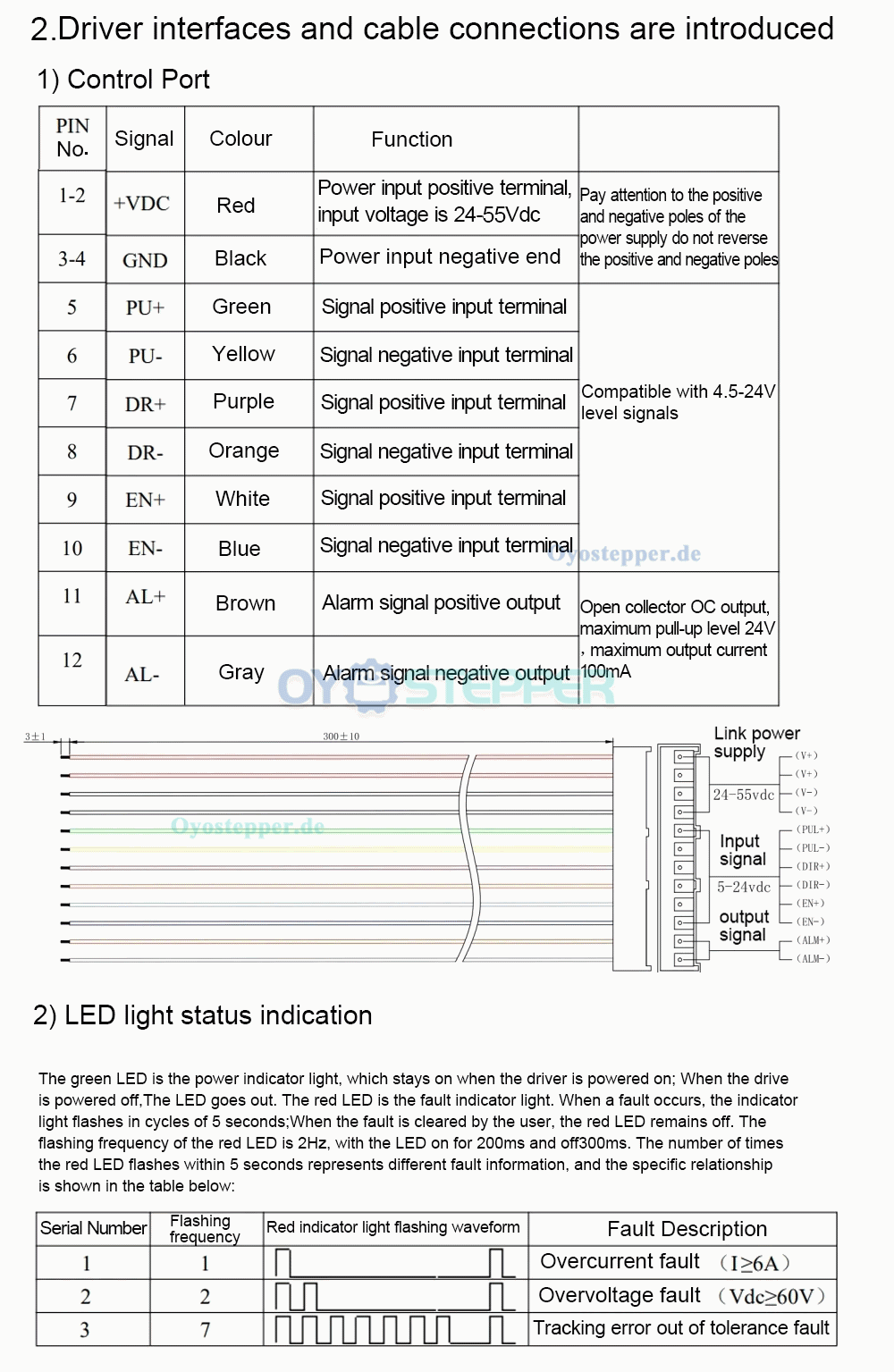

Befehlseingang: Akzeptiert differenzielle und einseitige Puls-/Richtungssignale;

Schutzfunktionen: Inklusive Überspannung, Unterspannung, Überstrom und Positionsabweichungsschutz;

Signal-Kompatibilität: Eingangssignal 3,3V - 28V;


Spezifikationen:

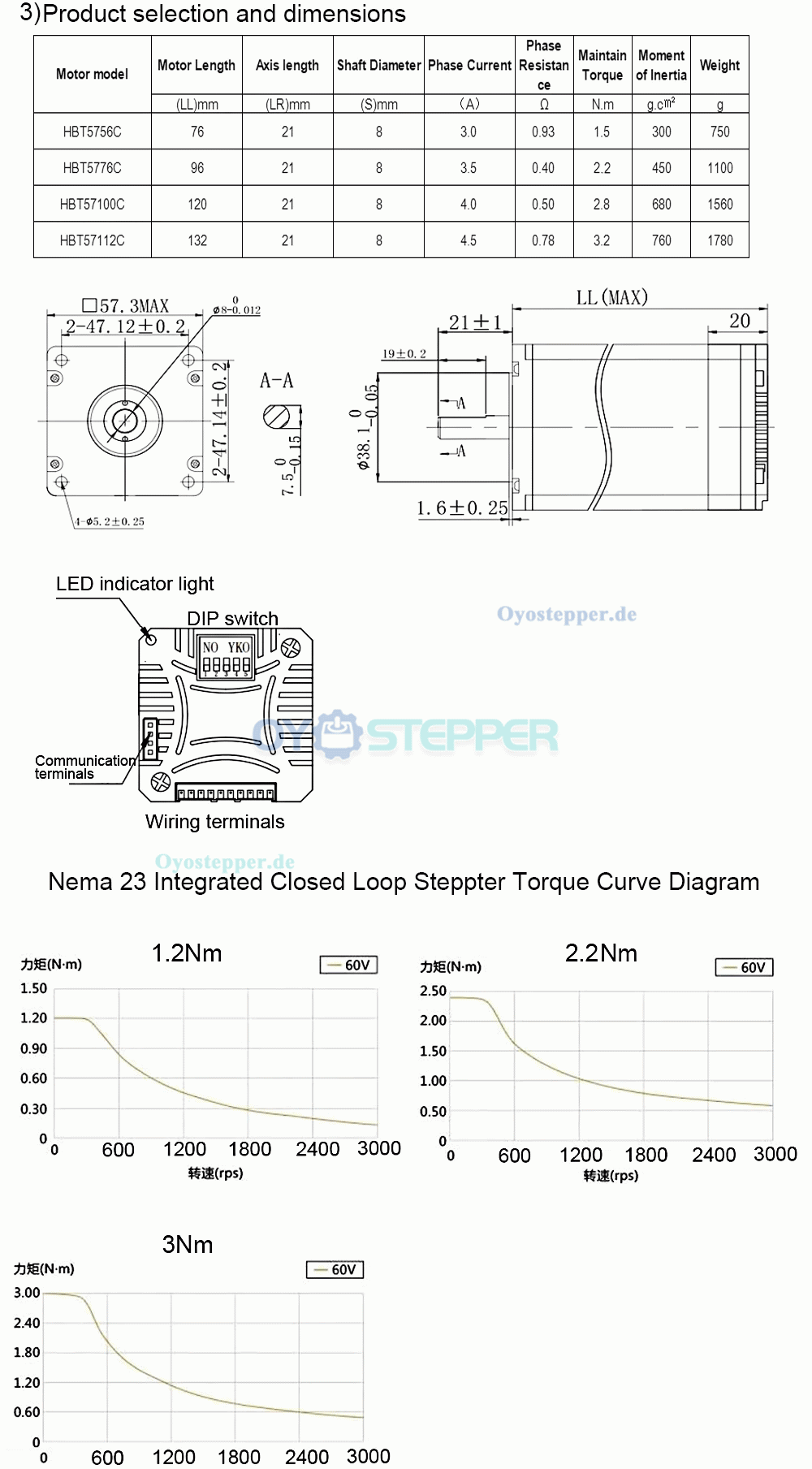

Modell: HBT57

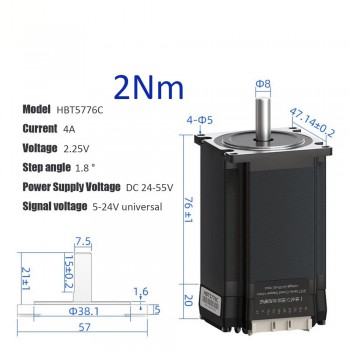

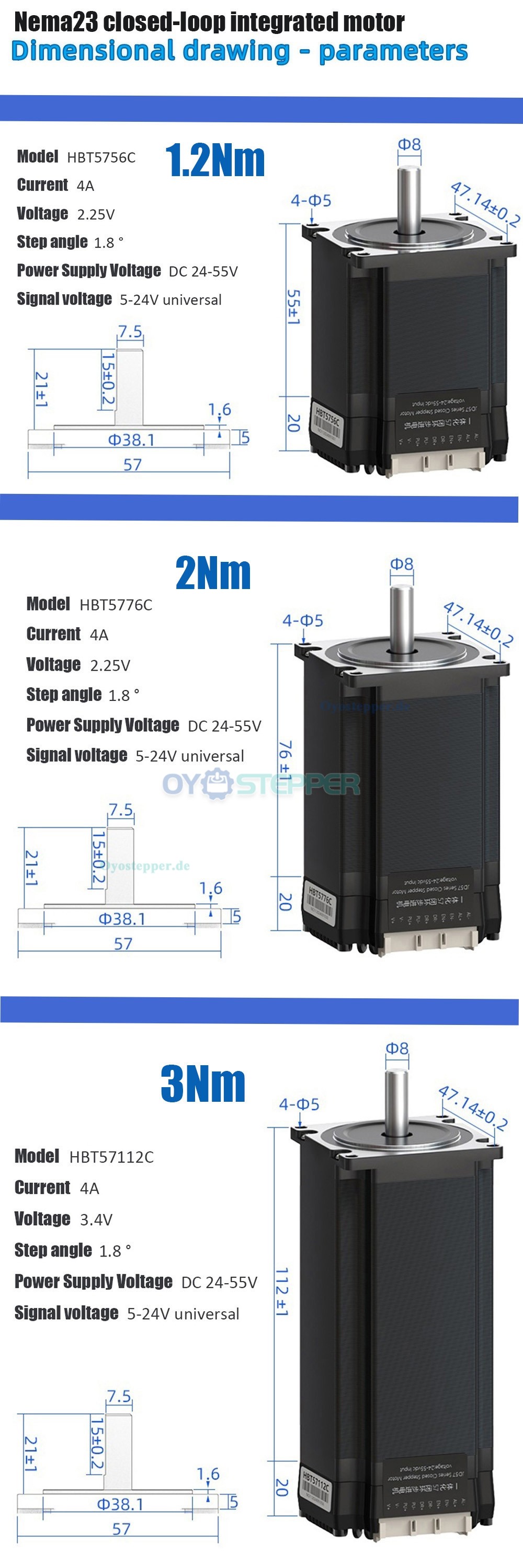

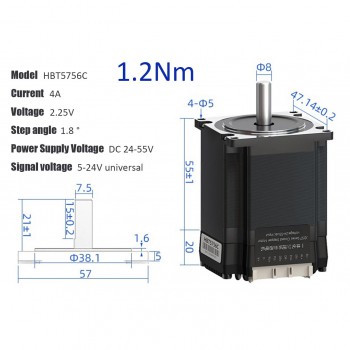

Nennmoment: 1,2 N·m, 2 N·m, 3 N·m

Motorschaft-Durchmesser: 8 mm

Körperlänge: 55 mm / 76 mm / 112 mm

Eingangsspannung: 20 V DC - 48 V DC

Ausgangsstrom: 3,0 A - 4,2 A

Frequenz des Schrittmotorsignals: 200 kHz

Steuerungssignal-Eingangsstrom: 7 mA - 16 mA

Überspannungsschutz: 55 V DC

Eingangsspannung des Signals: 5 V DC

Isolationswiderstand: 100 MΩ

Encoder-Typ: 1000 Linien Magnet-Encoder
