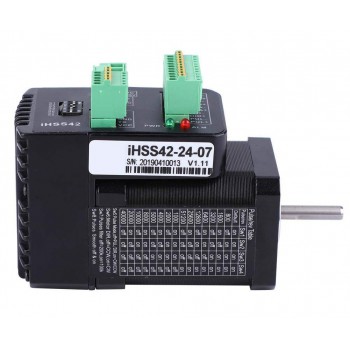

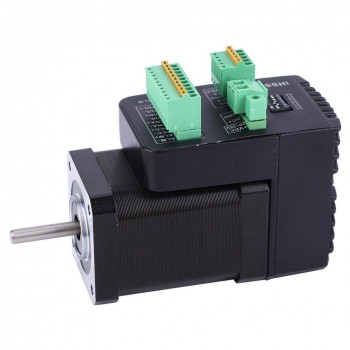

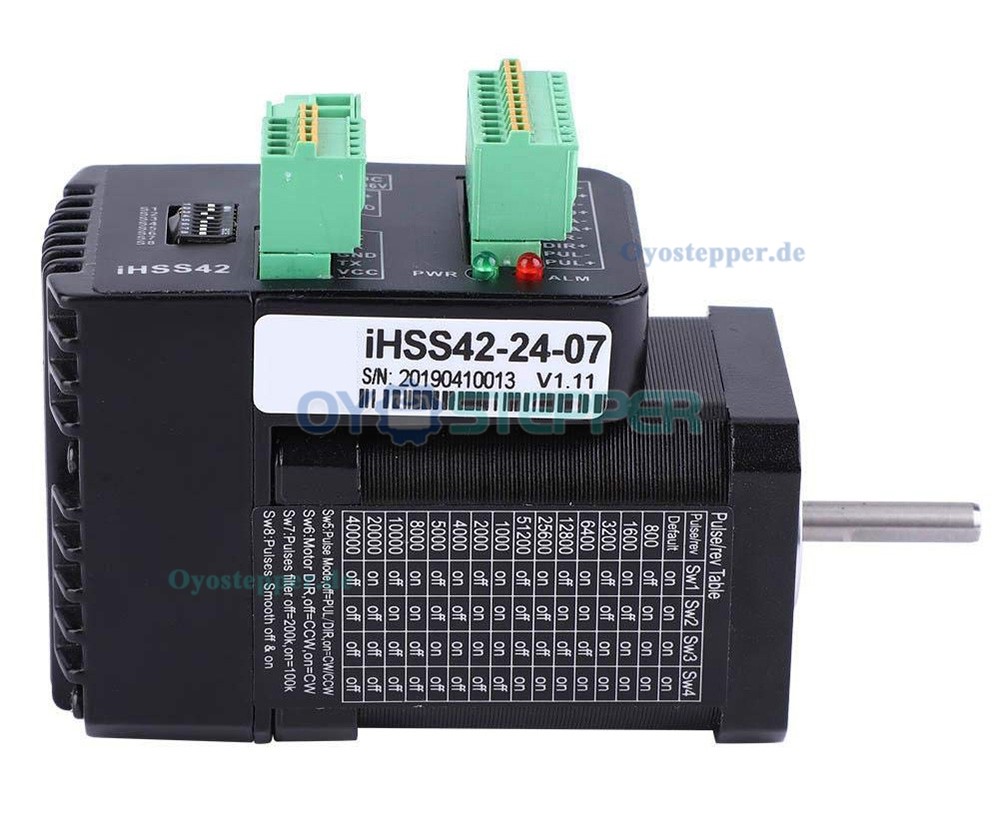

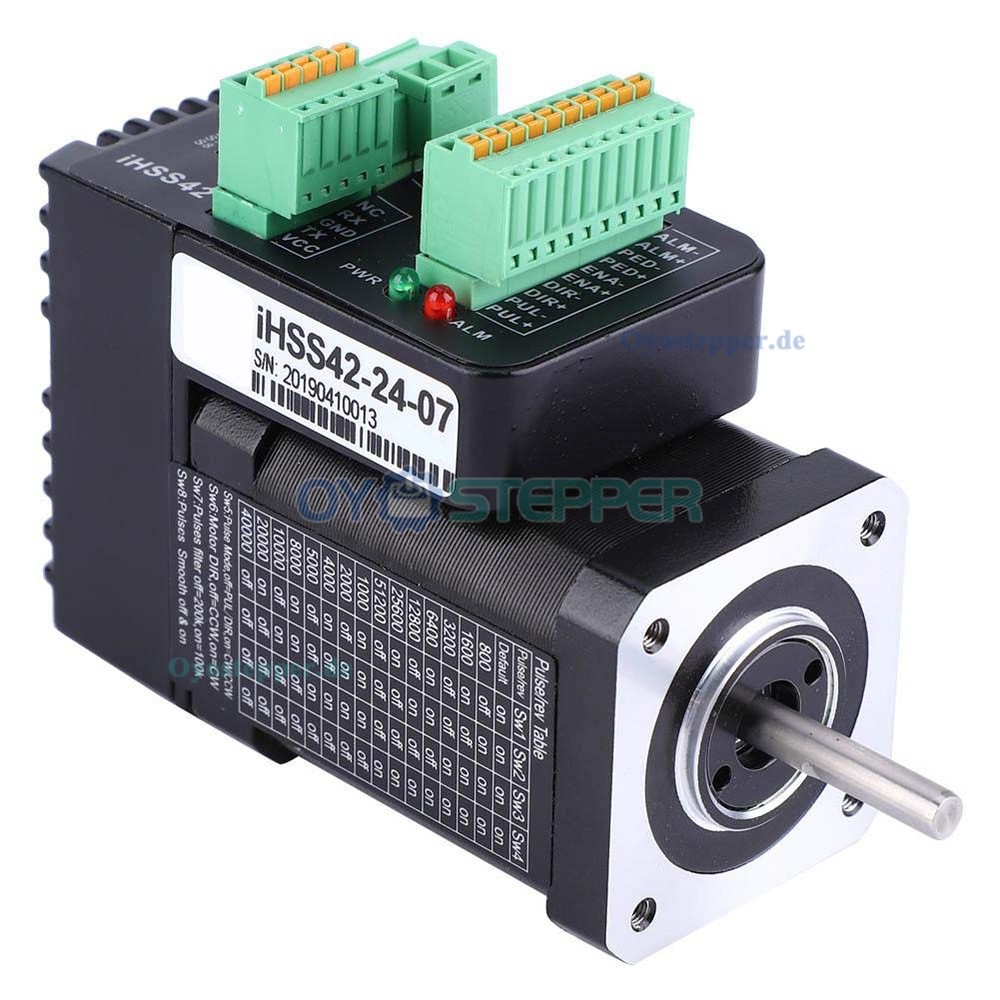

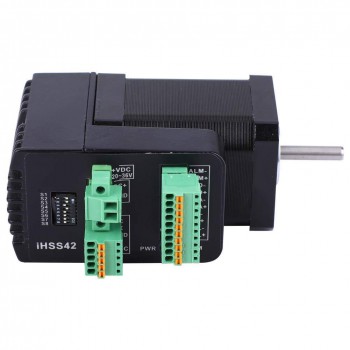

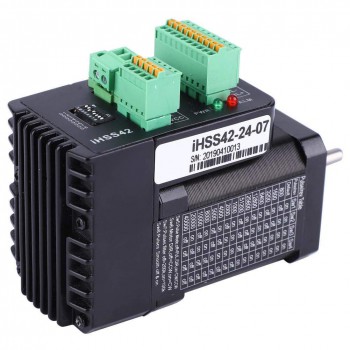

JMC Integrierter NEMA 17 Closed-Loop-Schrittmotor, 1,8°, 0,7 Nm, 24V, 2-Phasen, 42 × 42 mm

JMC Integrierter NEMA 17 Closed-Loop-Schrittmotor, 1,8°, 0,7 Nm, 24V, 2-Phasen, 42 × 42 mm

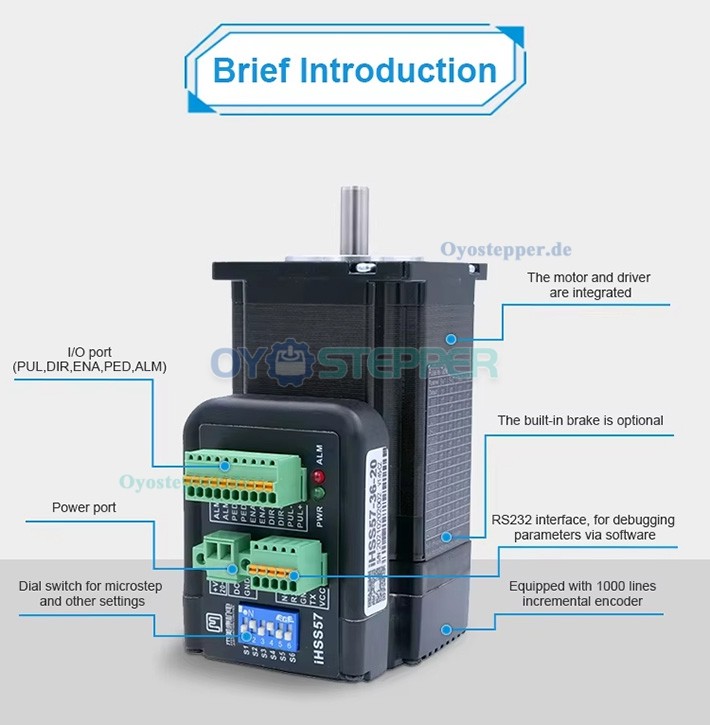

Diese kostengünstige Schrittmotorlösung kombiniert Schrittmotor, Encoder und Treiber in einer kompakten Einheit. Die Positionserfassung erfolgt über einen optischen Encoder mit 1000 Linien. Sobald eine Abweichung festgestellt wird, wird diese durch die integrierte Elektronik ausgeglichen. Schrittverluste werden dadurch vermieden.

Merkmale:
Positionsrückmeldung trägt zur genauen Positionierung bei
Fehlerausgang unterstützt die Reaktion auf Betriebsabweichungen;
Gleichmäßiger Lauf bei niedriger Drehzahl, trägt zur Vermeidung von Resonanzen bei;
Stromregelungstechnologie unterstützt den energieeffizienten Betrieb
Integrierter Schutz gegen Überstrom, Überspannung und Schrittverlust
Keine Abstimmung erforderlich wie bei Servomotoren
Ansteuerung über Standard-Puls-/Richtungssignale (PUL/DIR) sowie Freigabesignal;
Kompaktes Design unterstützt die platzsparende Montage

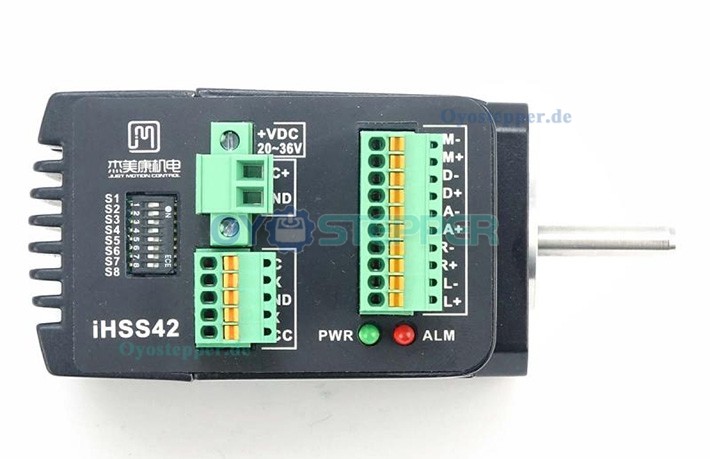

Zwei Status-LEDs (grün/rot) zur Zustandsanzeige

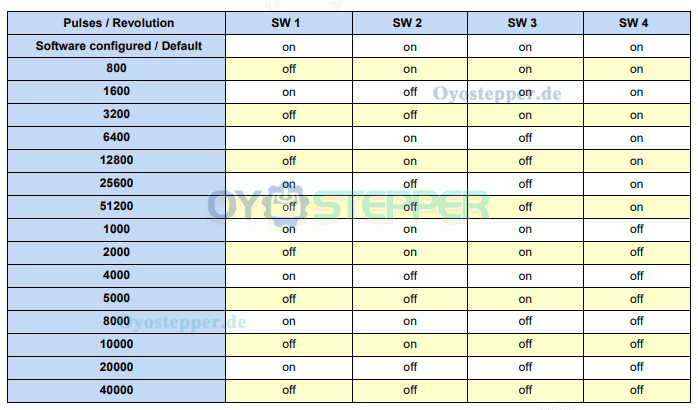

Parametrierung über DIP-Schalter oder Software möglich
PC-Anbindung über RS232 für Parameterübertragung;

Anwendungsbereiche:
Verwendbar bei kleineren Fräsmaschinen, 3D-Druckern, Drehmaschinen, Robotikanwendungen, Wickelmaschinen sowie allgemeinen Positionieranwendungen. Kompatibel mit CNC-Steuerungen wie Beamicon, Estlcam, Mach3, Eding, LinuxCNC u. a.

Elektrische Daten:
Hersteller-Teilenummer: iHSS42-24-07
Phasenanzahl: 2
Schrittwinkel: 1,8°
Schrittwinkelgenauigkeit: ±0,09°
Haltemoment: 0,7 Nm (99,12 oz.in)
Nennstrom/Phase: 1,2 A
Nennspannung: 24 VDC
Versorgungsspannung: 20–36 VDC
Encoder: 1000 Linien
Widerstand/Phase: 4 Ω ±10 %
Induktivität/Phase: 10 mH ±20 %
Temperaturanstieg max.: 80 °C
Rotorträgheit: 77 g·cm²
Isolationsspannung: 500 VDC
Isolationswiderstand: 100 MΩ (500 VDC)
Radialspiel: max. 0,025 mm (bei 450 g)
Axialspiel: max. 0,075 mm (bei 920 g)
Isolationsklasse: B;

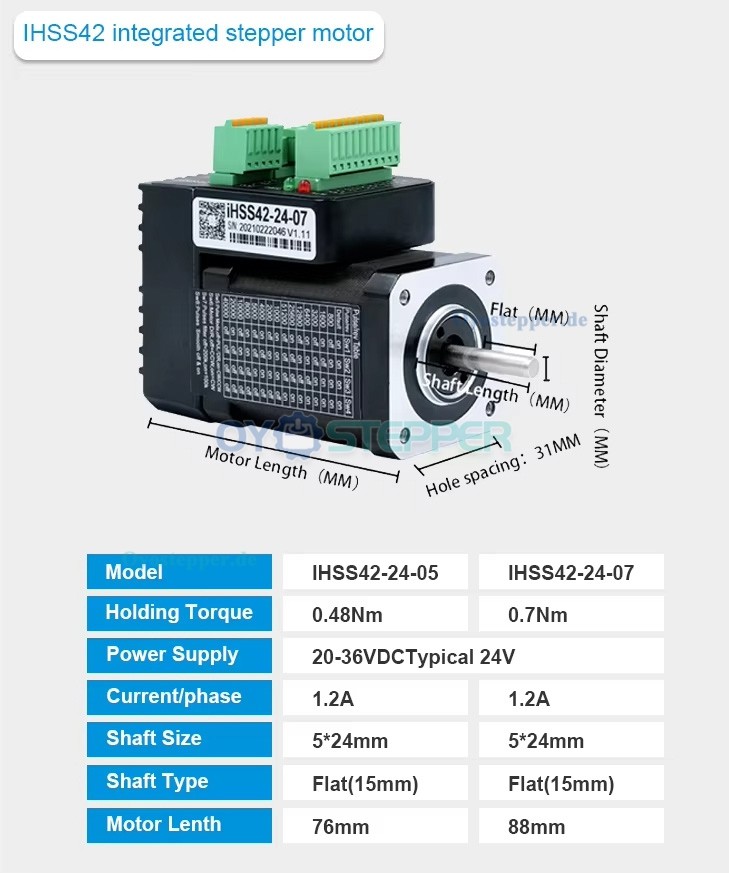

Physikalische Daten:
Rahmengröße: 42 × 42 mm
Gehäuselänge: 76 mm
Wellendurchmesser: 5 mm
Wellenlänge: 24 mm
D-Schnitt-Länge: 15 mm
Gewicht: 0,6 kg
