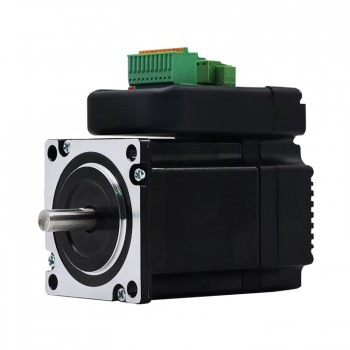

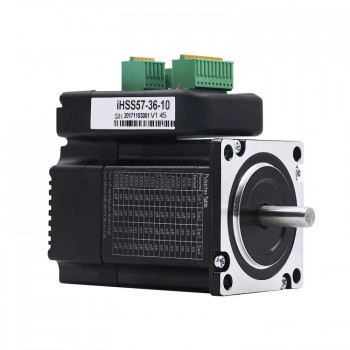

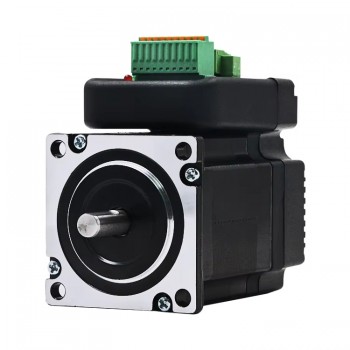

JMC Integrierter NEMA 23 Closed-Loop Schrittmotor mit Treiber 1,8°, 1 Nm / 2 Nm / 3 Nm, 4A / 5A, 36V, 2-Phasen

JMC Integrierter NEMA 23 Closed-Loop Schrittmotor mit Treiber 1,8°, 1 Nm / 2 Nm / 3 Nm, 4A / 5A, 36V, 2-Phasen

Beschreibung:

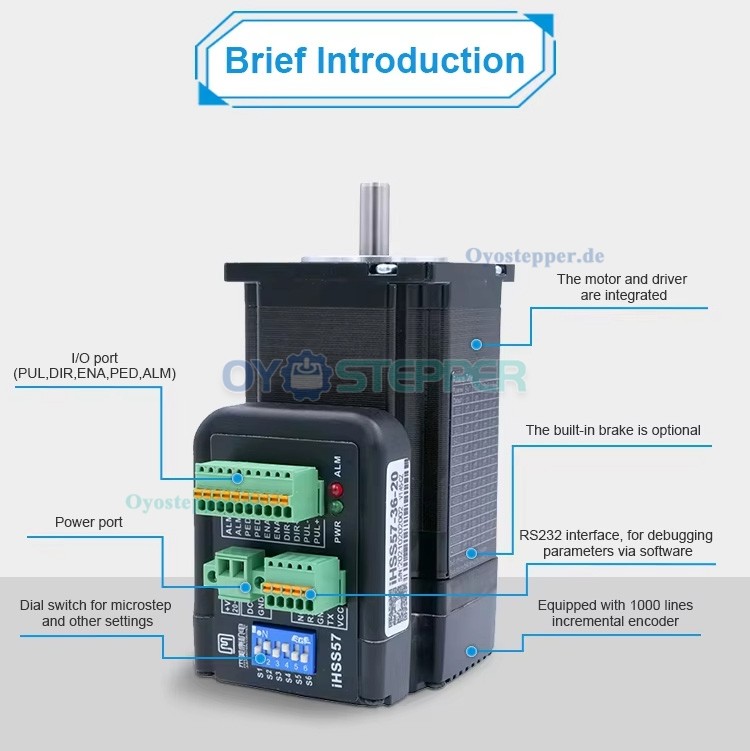

Dieses 2-in-1-System vereint Schrittmotor und Treiber in einem kompakten Gehäuse und trägt so zur Einsparung von Einbauraum bei. Es handelt sich um ein vollständig geschlossenes System mit Encoder, das eine positions- und drehzahlabhängige Steuerung unterstützt. Die Rückmeldung durch einen Encoder mit 1000 Linien unterstützt eine präzise Positionsbestimmung. Die Doppelimpulssteuerung trägt zur gleichmäßigen Bewegung bei. Der integrierte Treiber unterstützt eine stabile Leistung und kann den Strom anpassen, um Energieeffizienz zu fördern.

Merkmale:
Integriertes Design zur Reduzierung des Platzbedarfs
Rückführungssteuerung unterstützt eine genaue Positionierung
Nenndrehmoment im Betriebsbereich verfügbar
Stromregelungstechnologie trägt zur Effizienz bei
Gleichmäßige Bewegung bei niedriger Drehzahl
Interne Steuerung von Beschleunigung und Verzögerung unterstützt ruhiges Anfahren und Stoppen
Benutzerdefinierte Mikroschritte einstellbar
Keine externe Justierung in typischen Anwendungen erforderlich
Schutzfunktionen gegen Überstrom, Überspannung und Positionsfehler

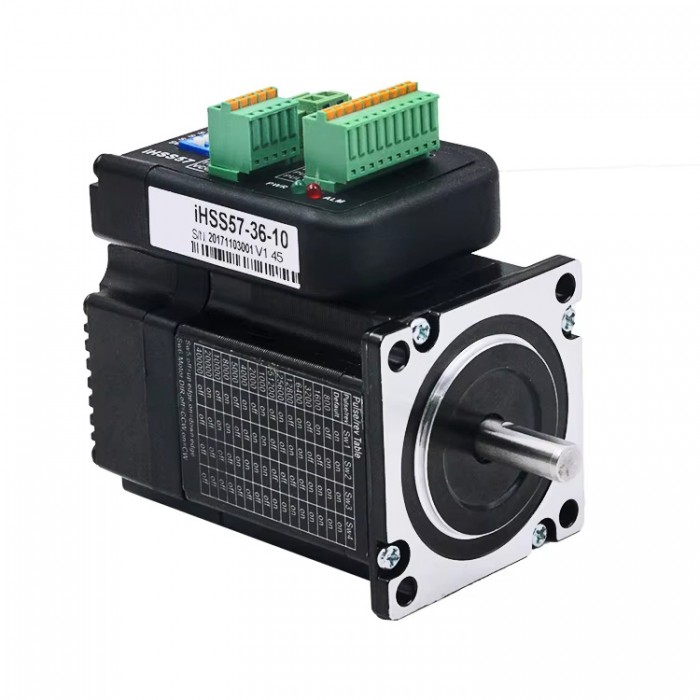

Betriebsanzeige durch zweifarbige LED (grün: in Betrieb, rot: Schutz oder offline);

Anwendungsbereiche:
Geeignet für Anwendungen wie kompakte Fräsmaschinen, 3D-Drucker, Drehmaschinen, Wickelmaschinen, Roboter oder allgemeine Positionierung. Kompatibel mit CNC-Steuerungen wie Beamicon, Estlcam, Mach3, Eding, LinuxCNC und weiteren.

Elektrische Spezifikationen:

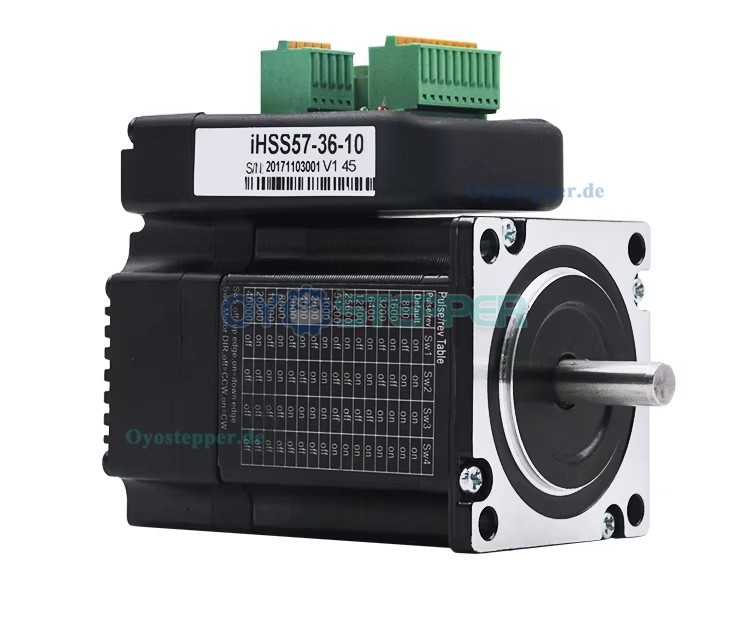

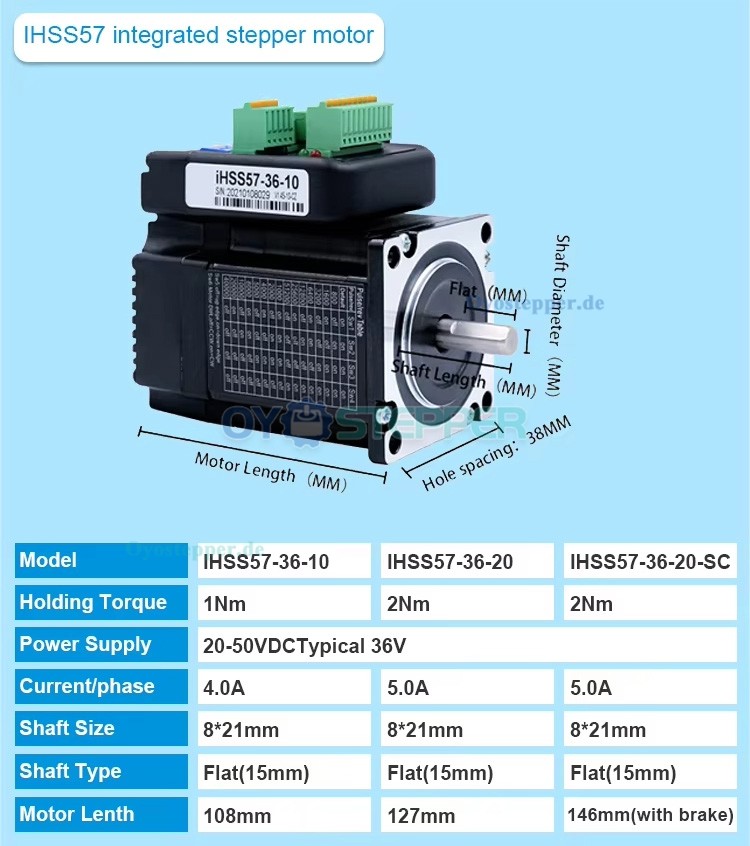

Hersteller-Teilenummer: IHSS57-36-10
Phasenanzahl: 2
Schrittwinkel: 1,8°
Schrittwinkelgenauigkeit: ±0,09°
Haltemoment: 1 Nm (141,61 oz.in)
Nennstrom/Phase: 4 A
Nennspannung: 36 VDC
Versorgungsspannung: 24–50 VDC (typisch 36 V)
Encoder-Auflösung: 1000 Linien
Phasenwiderstand: 0,44 Ω ±10 %
Induktivität: 1,4 mH ±20 %
Temperaturanstieg max.: 80 °C
Isolationsspannung: 500 VDC
Rotorträgheit: 280 g·cm²
Max. Pulsfrequenz: 200 kHz
Radialspiel: max. 0,025 mm (bei 450 g Last)
Axialspiel: max. 0,075 mm (bei 920 g Last)

Physikalische Spezifikationen:

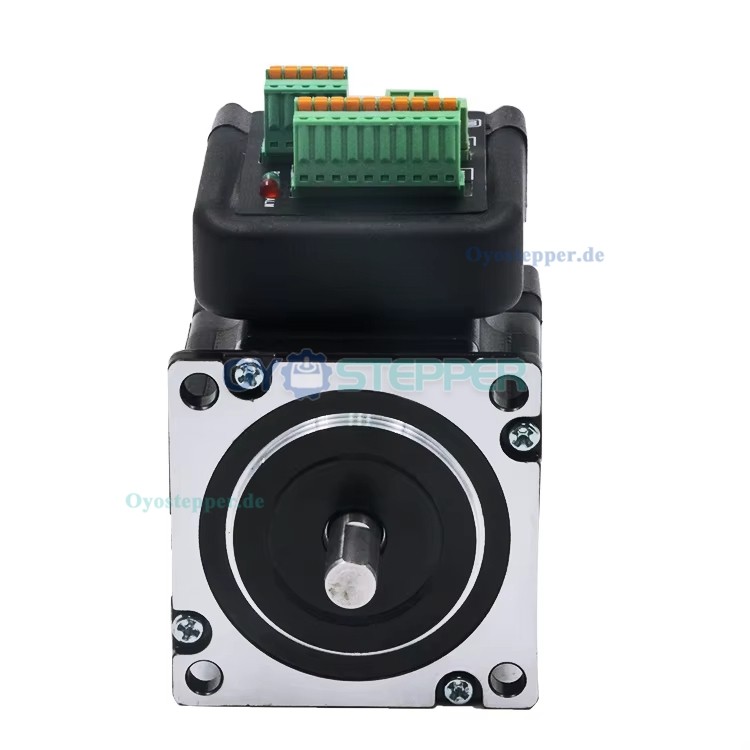

Rahmengröße: 57 × 57 mm
Gehäuselänge: 108 mm
Wellendurchmesser: 8 mm
Wellenlänge: 21 mm
D-Cut-Länge: 15 mm
Gewicht: 0,95 kg
