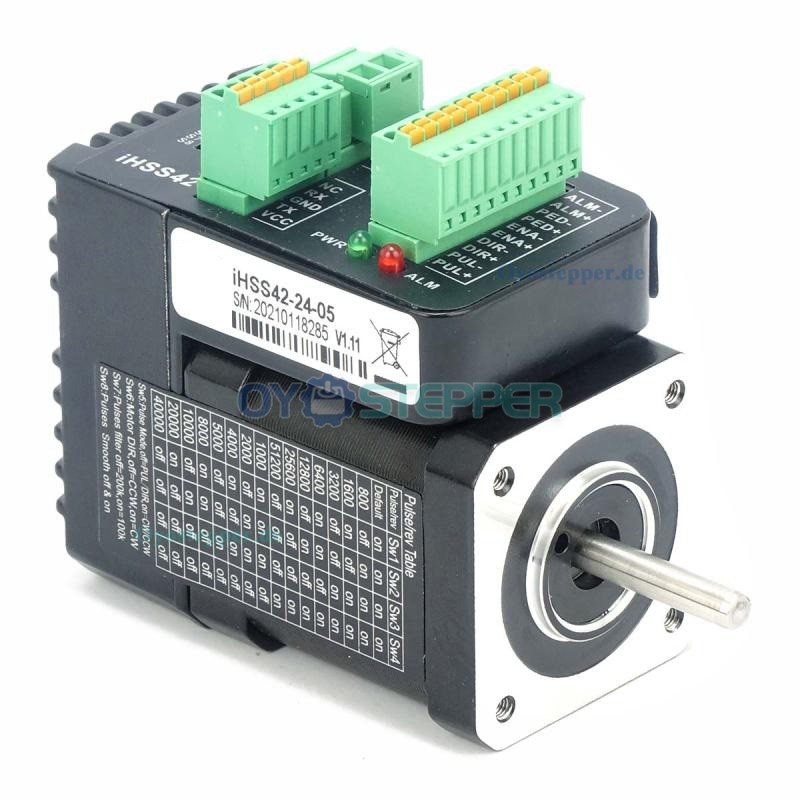

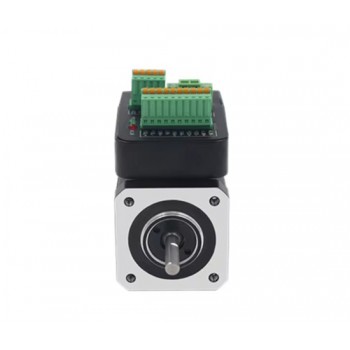

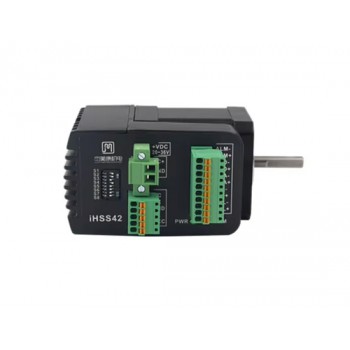

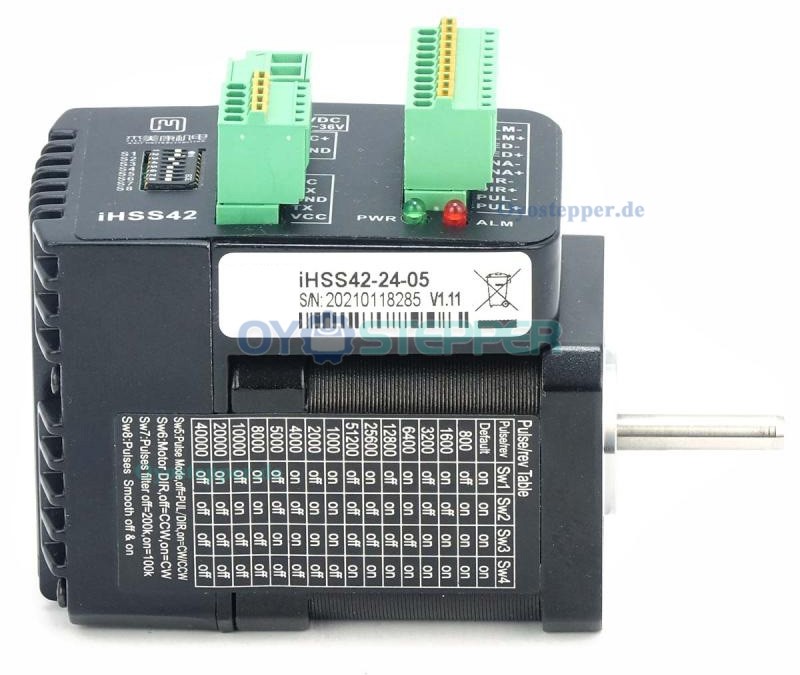

JMC Integrierte Schrittmotor NEMA 17 Closed-Loop-Schrittmotor, 1,8°, 0,48 Nm, 1,2A, 42 × 42 mm

JMC Integrierte Schrittmotor NEMA 17 Closed-Loop-Schrittmotor, 1,8°, 0,48 Nm, 1,2A, 42 × 42 mm

Beschreibung:

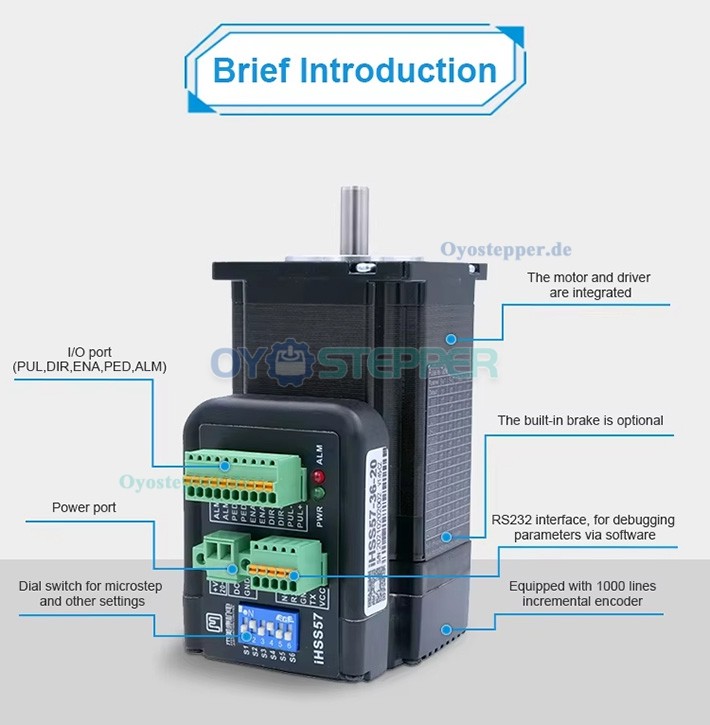

Diese kosteneffizienten Schrittmotoren bestehen aus einer integrierten Einheit aus Motor, Encoder und Treiber. Die kompakte Bauweise unterstützt platzsparende Installationen. Die Positionsrückmeldung erfolgt über einen optischen Encoder mit 1000 Linien. Bei auftretenden Positionsabweichungen kann eine Korrektur durch die integrierte Elektronik erfolgen, wodurch Schrittverluste vermieden werden können.

Merkmale:
– Positionsrückmeldung unterstützt eine genaue Positionierung ohne Schrittverlust
– Fehlerausgang zur Meldung von Betriebsabweichungen
– Gleichmäßiger, vibrationsarmer Lauf bei niedrigen Drehzahlen
– Effizienter Betrieb durch variable Stromregelung
– Integrierte Schutzfunktionen gegen Überstrom, Überspannung und Schrittverlust
– Keine aufwendige Parametrierung wie bei Servoantrieben erforderlich

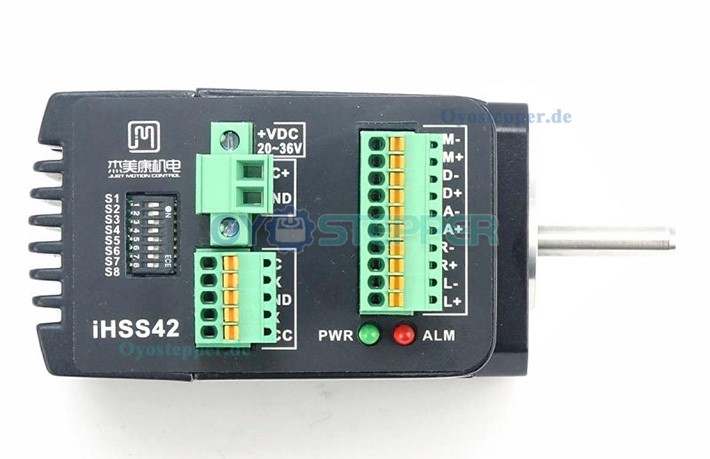

– Steuerung über Standardsignale PUL/DIR und Freigabeeingang
– Kompaktes Design unterstützt einfache Integration
– Zwei Status-LEDs (grün/rot) zur Zustandsanzeige

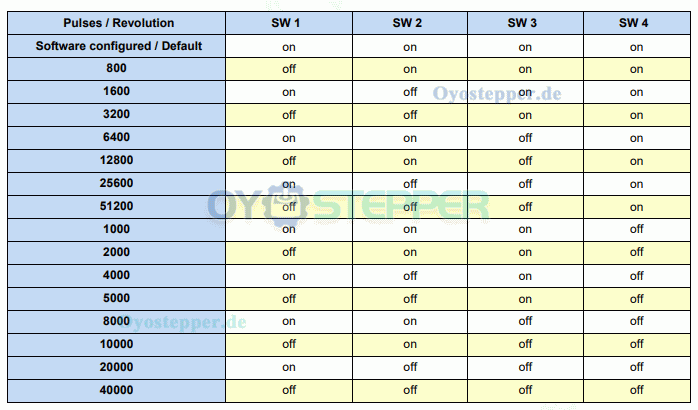

– Parametrierung über DIP-Schalter oder Software
– Übertragung von Einstellungen per RS232-Schnittstelle möglich;

Anwendung:
Einsetzbar bei kleineren Fräsmaschinen, 3D-Druckern, Drehbänken, Robotersystemen, Wickelmaschinen sowie allgemeinen Positionieranwendungen.
Kompatibel mit Steuerungen wie Beamicon, Estlcam, Mach3, Eding, LinuxCNC und weiteren Systemen.

Elektrische Daten:
Hersteller-Teilenummer: iHSS42-24-05
Phasenanzahl: 2
Schrittwinkel: 1,8°
Schrittwinkelgenauigkeit: ±0,09°

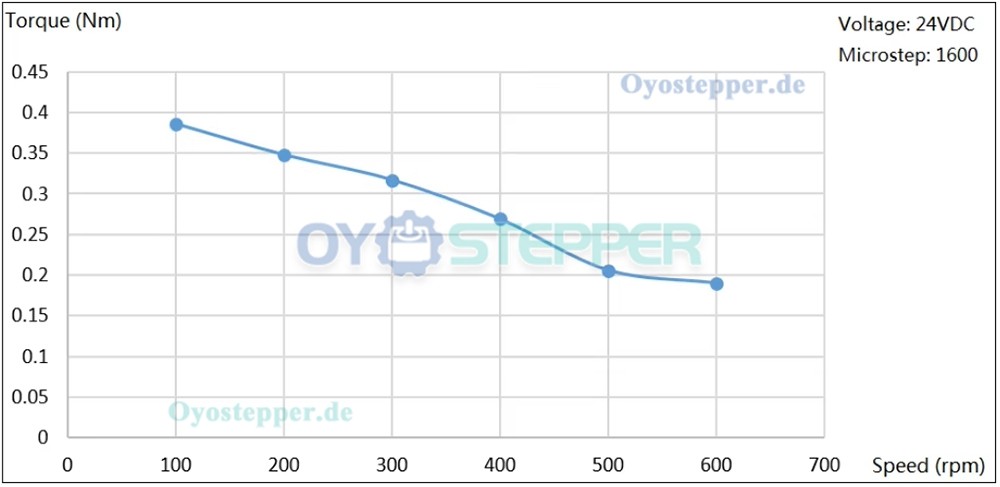

Haltemoment: 0,48 Nm (67,97 oz.in)
Nennstrom/Phase: 1,2 A
Betriebsspannung: 24–50 VDC
Versorgungsspannung: 20–36 VDC
Encoder-Auflösung: 1000 Linien
Widerstand/Phase: 3,1 Ω ±10 %
Induktivität/Phase: 7,9 mH ±20 %
Maximale Temperaturerhöhung: 80 °C
Rotorträgheit: 77 g·cm²
Isolationsspannung: 500 VDC
Isolationswiderstand: 100 MΩ (500 VDC)
Radialspiel: max. 0,025 mm (bei 450 g Last)
Axialspiel: max. 0,075 mm (bei 920 g Last)
Isolationsklasse: B;

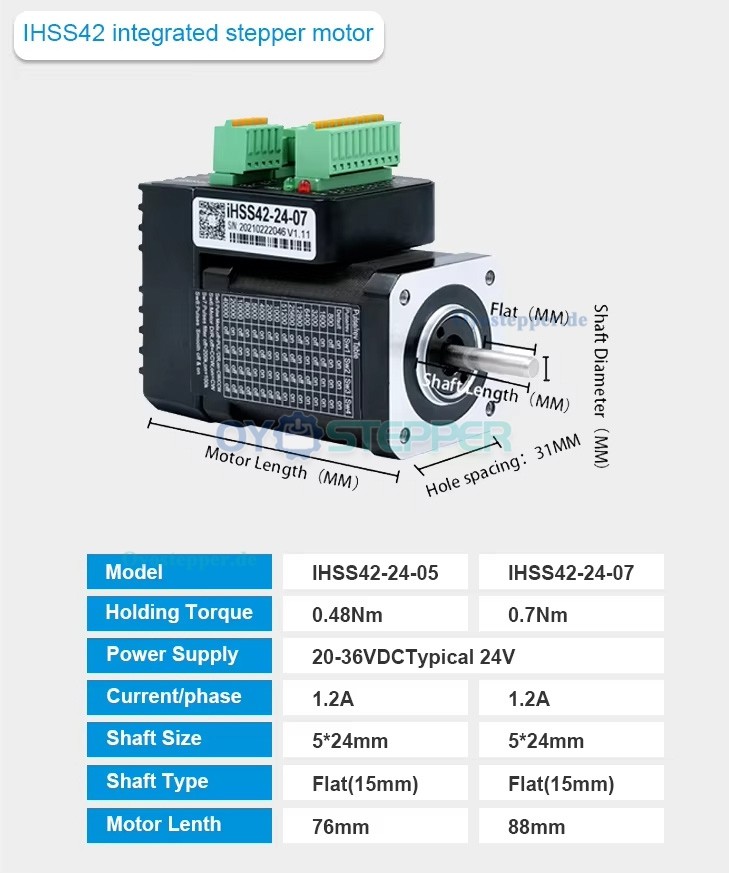

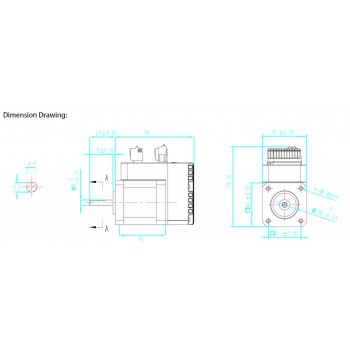

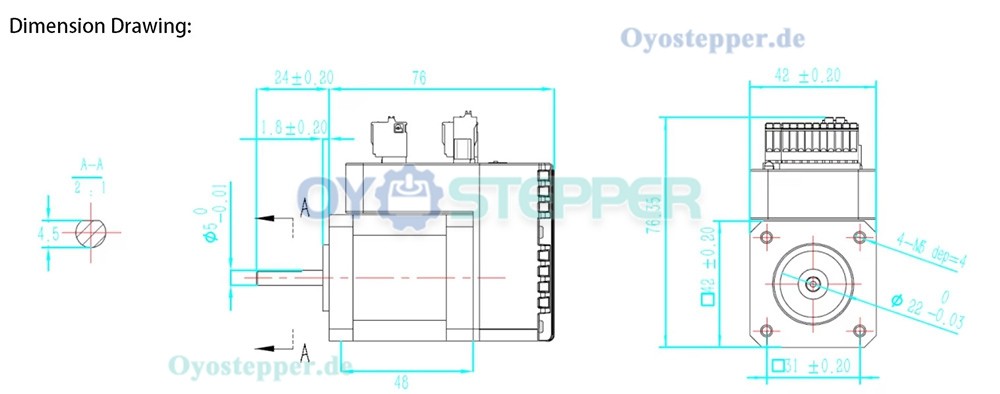

Mechanische Daten:
Baugröße: 42 × 42 mm
Gehäuselänge: 76 mm
Wellenlänge: 24 mm
Wellendurchmesser: 5 mm
D-Schnitt-Länge: 15 mm
Gewicht: 0,6 kg
