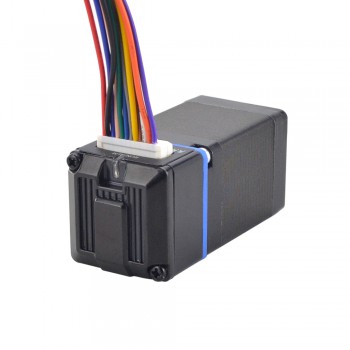

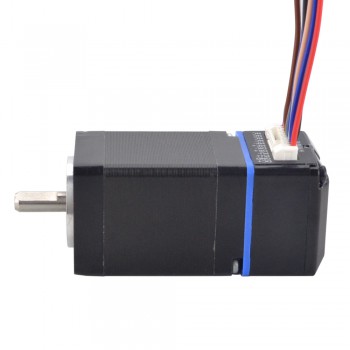

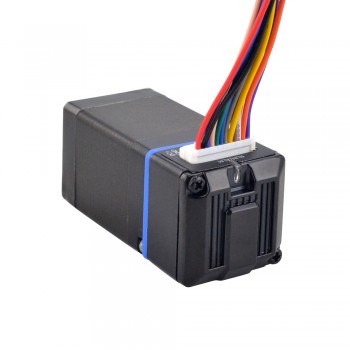

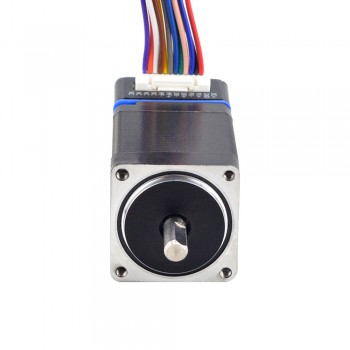

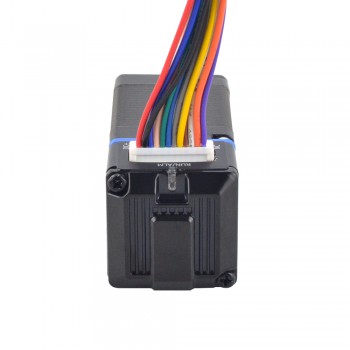

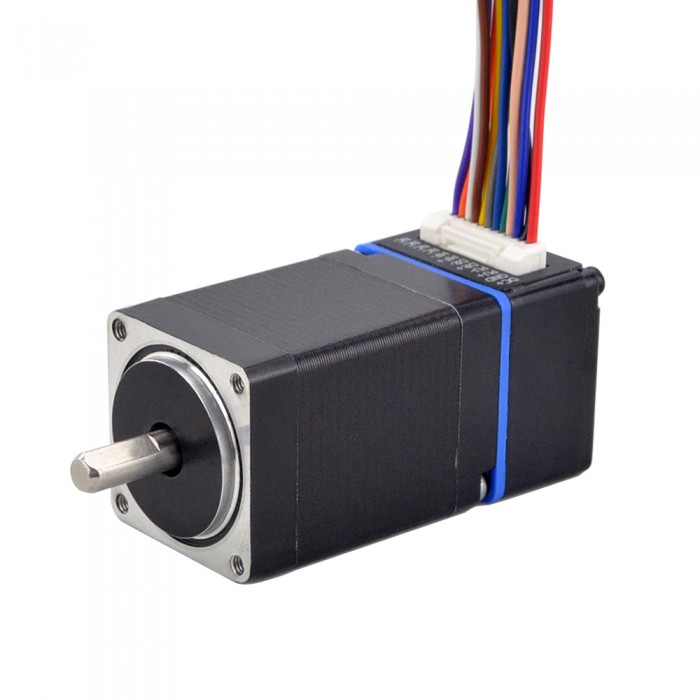

ESS-Serie Nema 11 Integrierter Schrittservor 7,4 Ncm 24 VDC 4096CPR Closed Loop Schrittservomotor
ESS-Serie Nema 11 Integrierter Schrittservor 7,4 Ncm 24 VDC 4096CPR Closed Loop Schrittservomotor
Elektrische Spezifikation:
- Hersteller #: ESS11-01
- Haltemoment: 7.4Ncm(10.48oz.in)
- Eingangsspannung: 24VDC
- Ausgangsspitzenstrom: 0.6 - 1.2A
- Logischer Eingangsstrom:10mA
- Logic Eingangsspannung:5V
- Encodertyp: Inkrementell
- Encoder-Ausgangstyp: Differential
- Encoderauflösung: 4096CPR
- Encoder-Ausgangssignalkanäle: 2
- Isolationswiderstand: Mehr als 100MΩ
- Spannungsfestigkeit: 500VAC for 1MIN.
Physikalische Spezifikation:
- Rahmengröße: 28 x 28mm
- Körper Länge: 38.9mm
- Schaftdurchmesser: Φ5mm
- D-cut Wellenlänge: 10mm
- Schaftlänge: 15mm
- Gewicht: 182g
Verbindung
|
+DC
|
GND
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
|
Rot
|
Schwarz
|
Navy
|
Rosa
|
Grün
|
Blau
|
Grau
|
Gelb
|
Ressourcen
Vollständiges Datenblatt: ESS11-01.pdf
Drehmomentkurve: ESS11-01 Torque Curve.pdf
| Spezifikation | |
|---|---|
| Eingangsspannung (V) | 24 VDC |
| Länge(mm) | 38.9 |
| Ausgangsstrom | 0.6 - 1.2 A |
