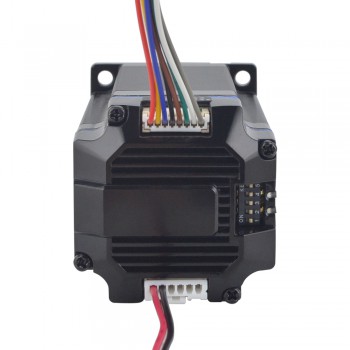

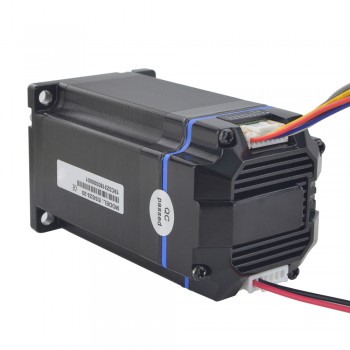

ESS-Serie Nema 23 Integrierter Closed Loop Schrittservomotor 24-50VDC 1000CPR 2.2Nm Integrierte Schrittmotor
ESS-Serie Nema 23 Integrierter Closed Loop Schrittservomotor 24-50VDC 1000CPR 2.2Nm Integrierte Schrittmotor
Elektrische Spezifikation:
- Hersteller #: ESS23-20
- Haltemoment: 2.2Nm(311.60oz.in)
- Eingangsspannung: 24 - 50VDC
- Ausgangsspitzenstrom: 1.8 - 4.0A
- Logischer Eingangsstrom:10mA
- Logic Eingangsspannung:5V
- Encodertyp: Inkrementell
- Encoder-Ausgangstyp: Differential
- Encoderauflösung: 1000CPR
- Encoder-Ausgangssignalkanäle: 2
- Isolationswiderstand: Mehr als 100MΩ
- Spannungsfestigkeit: 500VAC for 1MIN.
Physikalische Spezifikation:
- Rahmengröße: 57 x 57mm
- Körper Länge: 80mm
- Schaftdurchmesser: Φ8mm
- D-cut Wellenlänge: 15mm
- Schaftlänge: 21mm
- Gewicht: 1257g
Verbindung
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
ALM+
|
ALM-
|
|
Rot
|
Gelb
|
Blau
|
Schwarz
|
Braun
|
Grün
|
Weiss
|
Grau
|
Ressourcen
Vollständiges Datenblatt: ESS23-20.pdf
Drehmomentkurve: ESS23-20 Torque Curve.pdf
| Spezifikation | |
|---|---|
| Eingangsspannung (V) | 24 - 50 VDC |
| Länge(mm) | 80 |
| Ausgangsstrom | 1.8 - 4.0 A |
