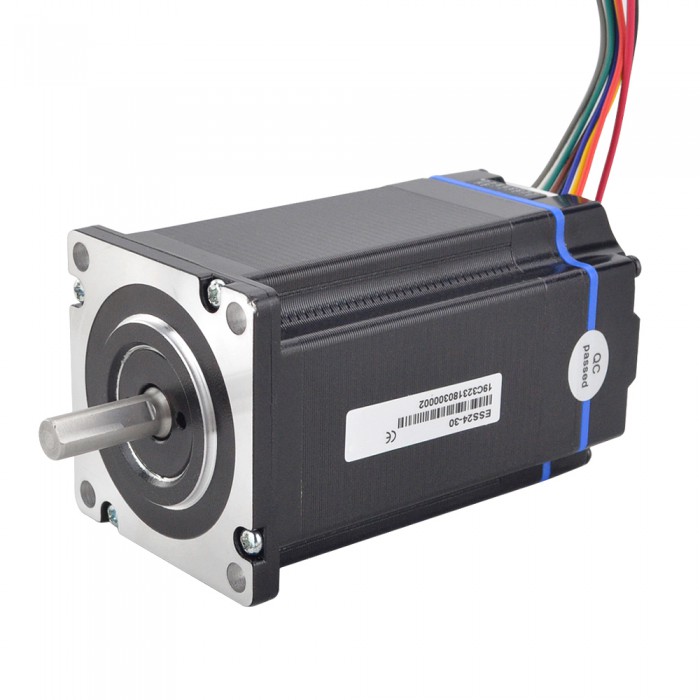

ESS-Serie Nema 24 Integrierter Closed-Loop-Schrittmotor 3,0 Nm 24-50 VDC 1000CPR NEMA 24 Geschlossene Schleife
ESS-Serie Nema 24 Integrierter Closed-Loop-Schrittmotor 3,0 Nm 24-50 VDC 1000CPR NEMA 24 Geschlossene Schleife
Elektrische Spezifikation:
Hersteller #: ESS24-30
Haltemoment: 3.0Nm(424.92oz.in)
Eingangsspannung: 24 - 50VDC
Ausgangsspitzenstrom: 1.8 - 4.0A
Logischer Eingangsstrom:10mA
Logic Eingangsspannung:5V
Encodertyp: Inkrementell
Encoder-Ausgangstyp: Differential
Encoderauflösung: 1000CPR
Encoder-Ausgangssignalkanäle: 2
Isolationswiderstand: Mehr als 100MΩ
Spannungsfestigkeit: 500VAC for 1MIN.
Physikalische Spezifikation:
Rahmengröße: 60 x 60mm
Körper Länge: 86mm
Schaftdurchmesser: Φ8mm
D-cut Wellenlänge: 20mm
Schaftlänge: 24mm
Gewicht: 1433g
Verbindung
|
+DC
|
GND
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
ALM+
|
ALM-
|
|
Rot
|
Schwarz
|
Rot
|
Gelb
|
Blau
|
Schwarz
|
Braun
|
Grün
|
Weiss
|
Grau
|
Ressourcen
Vollständiges Datenblatt: ESS24-30.pdf
Drehmomentkurve: ESS24-30 Torque Curve.pdf
| Spezifikation | |
|---|---|
| Eingangsspannung (V) | 24 - 50 VDC |
| Länge(mm) | 86 |
| Ausgangsstrom | 1.8 - 4.0 A |
