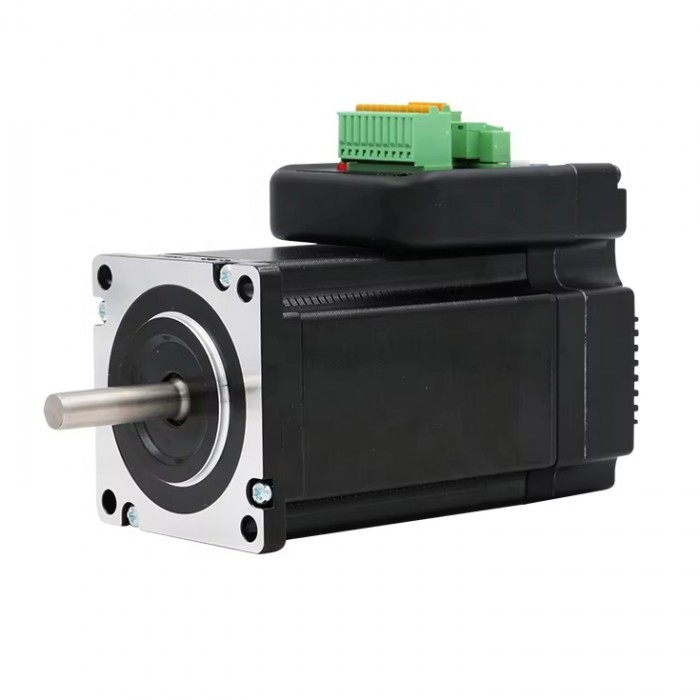

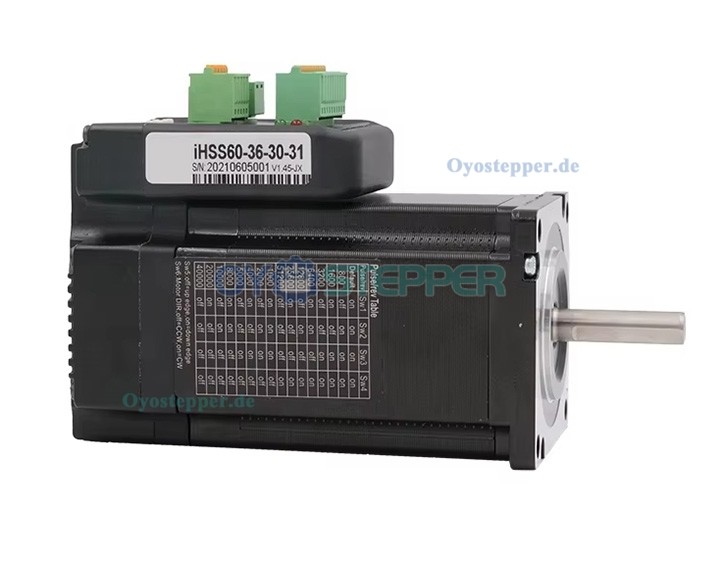

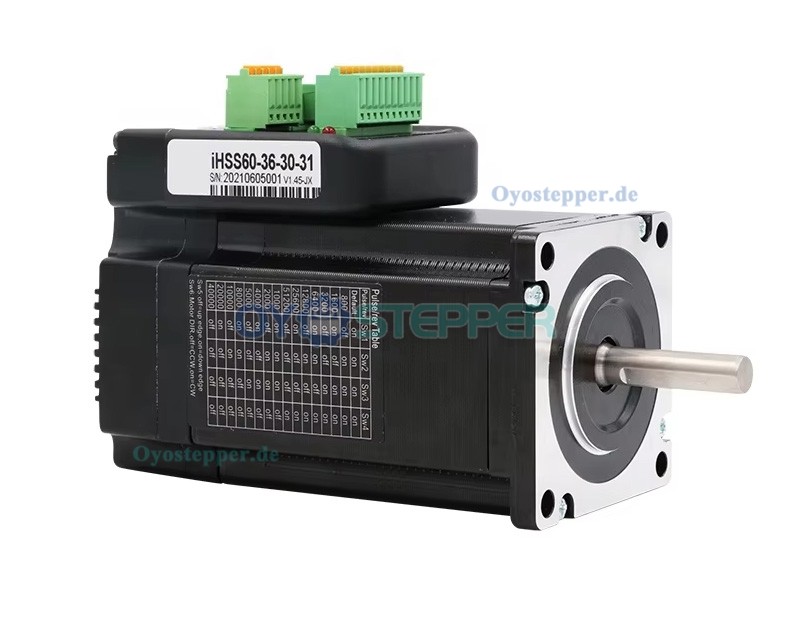

JMC Integrierter NEMA 23 Closed-Loop-Schrittmotor, 1,8°, 3 Nm, 5A, 36V, 2-Phasen, 60 × 60 mm

JMC Integrierter NEMA 23 Closed-Loop-Schrittmotor, 1,8°, 3 Nm, 5A, 36V, 2-Phasen, 60 × 60 mm

 Beschreibung:

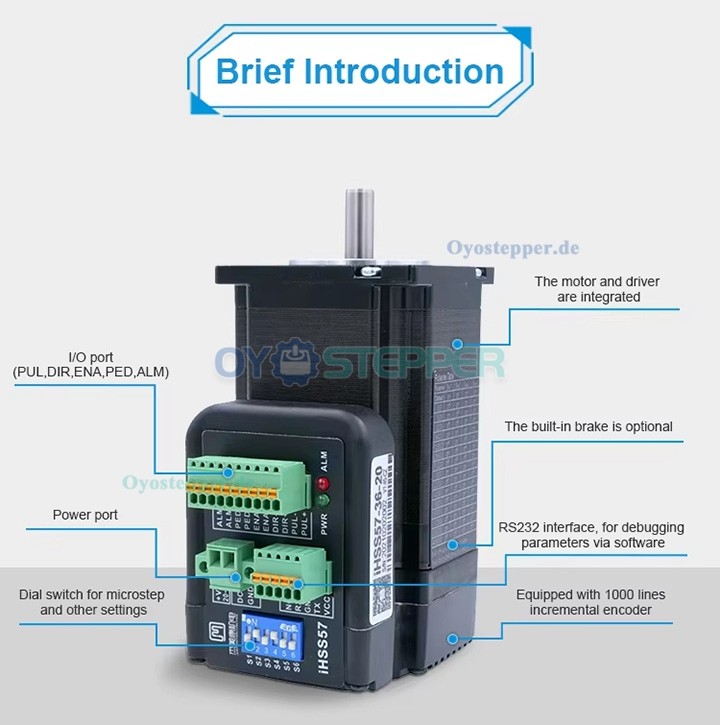

2-in-1-Einheit aus Motor und Treiber zur Platzersparnis bei der Installation. Das vollständig geschlossene Regelkreissystem unterstützt eine präzise Steuerung von Position und Geschwindigkeit. Ein Encoder mit 1000 Linien trägt zur genauen Positionsrückmeldung bei. Die Doppelimpulssteuerung fördert einen gleichmäßigen und präzisen Bewegungsablauf. Der Motor unterstützt einen stabilen Betrieb mit geringer Wärmeentwicklung und effizienter Stromnutzung.

Merkmale:
– Integrierte, kompakte Bauform zur Reduzierung des Platzbedarfs
– Positionierung ohne Schrittverlust, unterstützt eine präzise Bewegungssteuerung
– Nennausgangsdrehmoment wird vollständig unterstützt
– Variable Stromregelung trägt zu effizientem Energieeinsatz bei
– Geringe Vibrationen, gleichmäßiger und zuverlässiger Lauf bei niedriger Geschwindigkeit
– Interne Beschleunigungs- und Verzögerungssteuerung zur Verbesserung des Start- und Stoppverhaltens

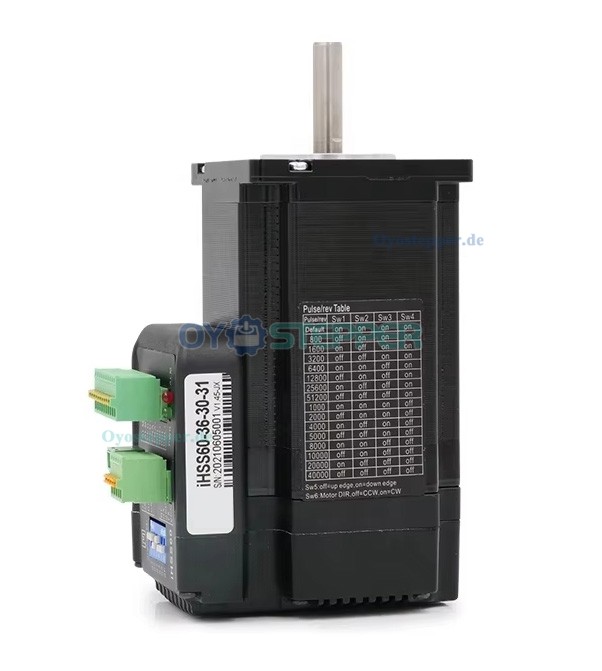

– Mikroschritte frei einstellbar
– In Standardanwendungen keine zusätzliche Einstellung erforderlich
– Schutzfunktionen bei Überstrom, Überspannung und Positionsabweichung
– Zwei Status-LEDs: grün für Betrieb, rot für Schutz oder Trennung;

Anwendung:
Verwendbar bei kleineren Fräsmaschinen, 3D-Druckern, Drehbänken, Robotiksystemen, Wickelmaschinen und allgemeinen Positionieranwendungen.
Kompatibel mit CNC-Steuerungen wie Beamicon, Estlcam, Mach3, Eding, LinuxCNC und weiteren Systemen.

Elektrische Daten:
Hersteller-Teilenummer: IHSS60-36-30-30/31/SC
Phasenanzahl: 2
Schrittwinkel: 1,8°
Schrittwinkelgenauigkeit: ±0,09°
Haltemoment: 3 Nm (424,83 oz.in)
Nennstrom/Phase: 5 A
Nennspannung: 24 VDC
Versorgungsspannung: 20–50 VDC (typisch 36 V)
Encoder-Auflösung: 1000 Linien
Widerstand/Phase: 0,43 Ω ±10 %
Induktivität/Phase: 2 mH ±20 %
Max. Temperaturanstieg: 80 °C
Isolationsspannung: 500 VDC
Rotorträgheit: 690 g·cm²
Max. Pulsfrequenz: 200 kHz
Radialspiel: max. 0,025 mm (bei 450 g Last)
Axialspiel: max. 0,075 mm (bei 920 g Last);

Mechanische Daten:
Baugröße: 57 × 57 mm
Gehäuselänge: 117 mm / 117 mm / 155 mm (mit Bremse)
Wellenlänge: 21 mm / 31 mm / 31 mm
Wellendurchmesser: 8 mm
D-Schnitt-Länge: 15 mm / 25 mm
Gewicht: 1,15 kg / 1,55 kg / 1,75 kg
