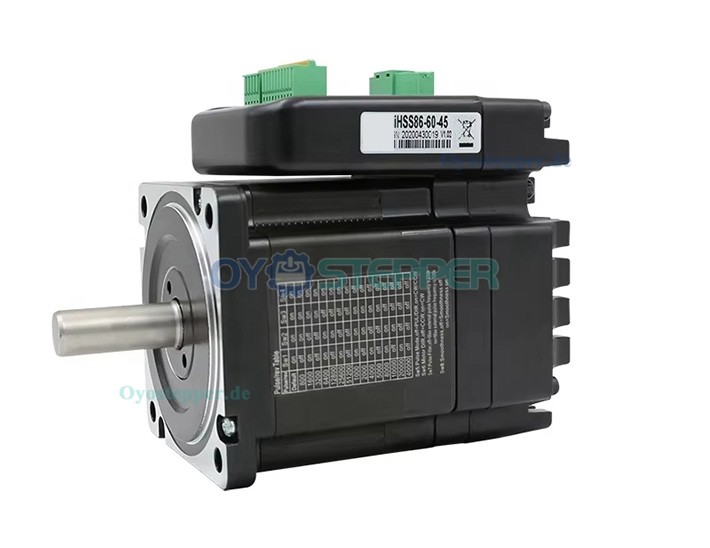

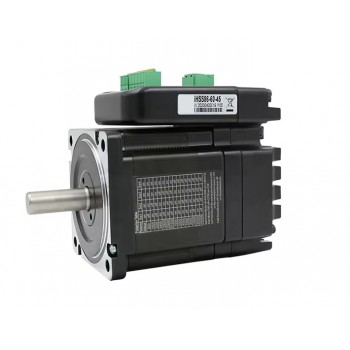

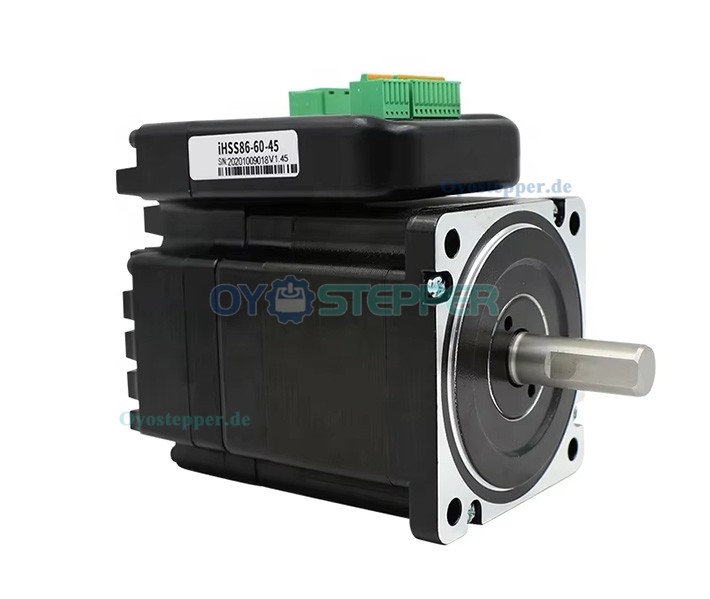

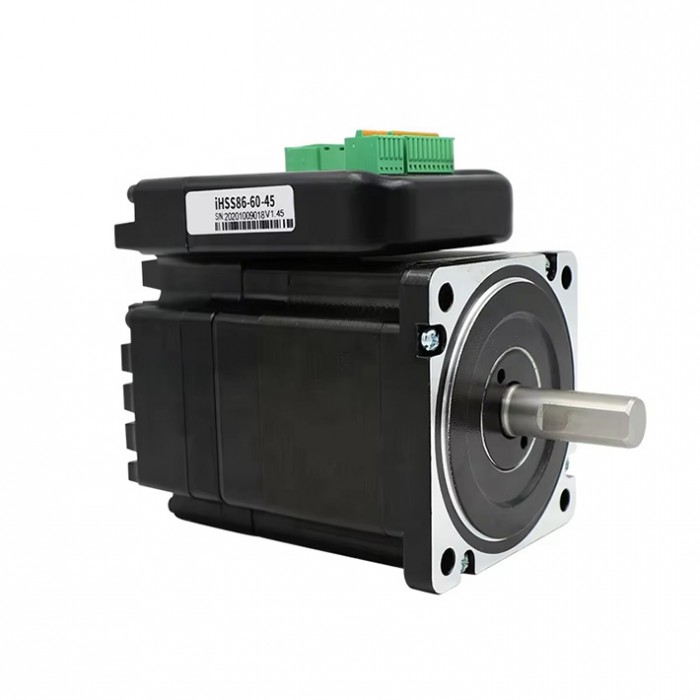

JMC Integrierter NEMA 34 Closed-Loop-Schrittmotor, 1,8°, 4,5 Nm, 6A, 60V, 2-Phasen, 86 × 86 mm

JMC Integrierter NEMA 34 Closed-Loop-Schrittmotor, 1,8°, 4,5 Nm, 6A, 60V, 2-Phasen, 86 × 86 mm

Merkmale:

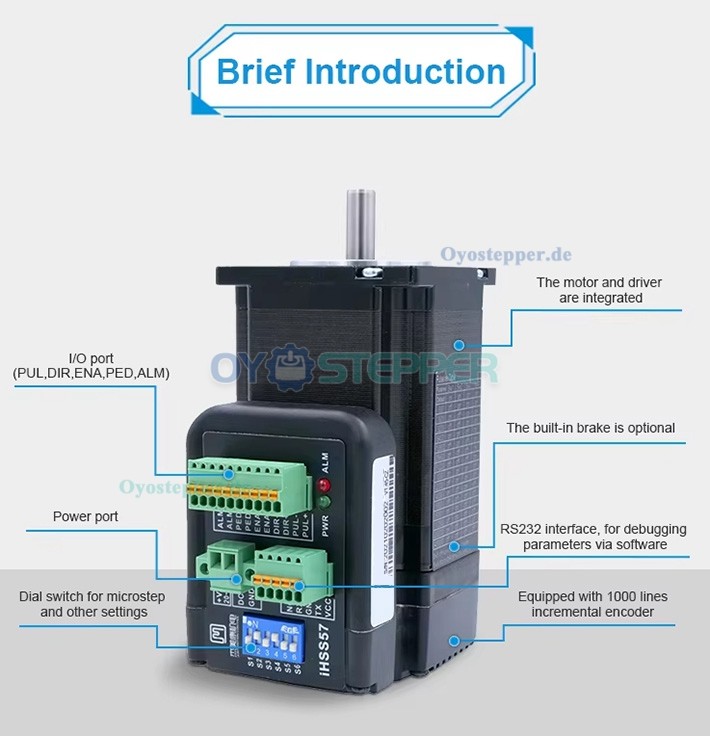

Integrierte, kompakte Bauform zur Reduzierung des Montageaufwands;
Positionierung ohne Schrittverlust, unterstützt eine präzise Bewegungssteuerung;
Technologie zur variablen Stromregelung mit hoher Stromeffizienz;
Geringe Vibrationen und gleichmäßiger Lauf bei niedriger Geschwindigkeit;
Interne Beschleunigungs- und Verzögerungssteuerung trägt zur verbesserten Laufruhe beim Anfahren und Stoppen bei;
Benutzerdefinierbare Mikroschritte;
In der Regel keine Justierung für Standardanwendungen erforderlich;
Schutzfunktionen bei Überstrom, Überspannung und Positionsabweichung;
Grüne LED signalisiert Betrieb, rote LED signalisiert Schutz oder Trennung vom System.

Anwendung:
Einsatzmöglichkeiten bestehen unter anderem bei kleineren Fräsmaschinen, 3D-Druckern, Drehmaschinen, Robotiksystemen, Wickelmaschinen sowie allgemeinen Positionieranwendungen.
Kompatibel mit CNC-Steuerungen wie Beamicon, Estlcam, Mach3, Eding, LinuxCNC und weiteren Systemen.

Elektrische Daten:
Hersteller-Teilenummer: IHSS86-60-45
Phasenanzahl: 2
Schrittwinkel: 1,8°
Schrittwinkelgenauigkeit: ±0,09°
Haltemoment: 4,5 Nm (637,25 oz.in)
Nennstrom/Phase: 6 A
Nennspannung: 60 VDC
Versorgungsspannung: 60 VDC
Encoder-Auflösung: 1000 Linien
Widerstand/Phase: 0,43 Ω ±10 %
Induktivität/Phase: 2,7 mH ±20 %
Maximale Temperaturerhöhung: 80 °C
Isolationsspannung: 500 VDC
Rotorträgheit: 690 g·cm²
Maximale Pulsfrequenz: 200 kHz
Radialspiel: max. 0,025 mm (bei 450 g Last)
Axialspiel: max. 0,075 mm (bei 920 g Last);

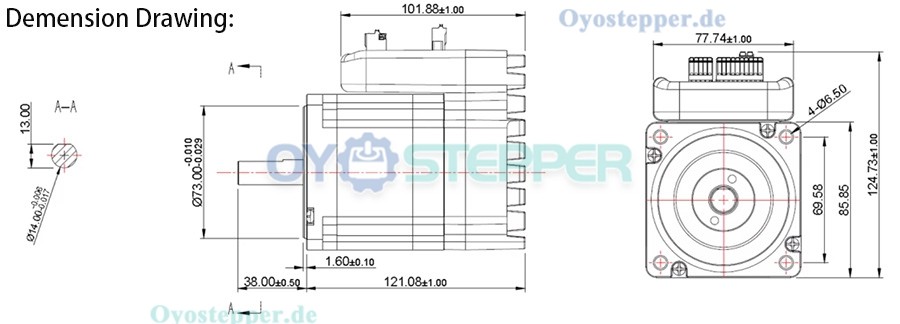

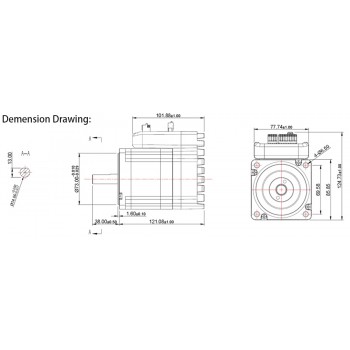

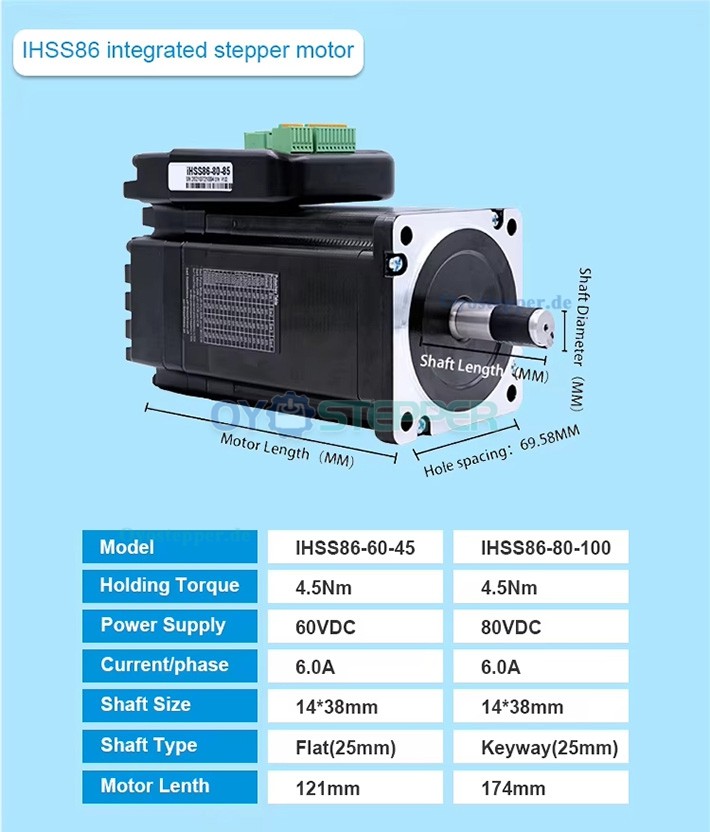

Mechanische Daten:
Baugröße: 86 × 86 mm
Gehäuselänge: 121 mm
Wellenlänge: 38 mm
Wellendurchmesser: 14 mm
D-Schnitt-Länge: 25 mm
Gewicht: 3,1 kg
