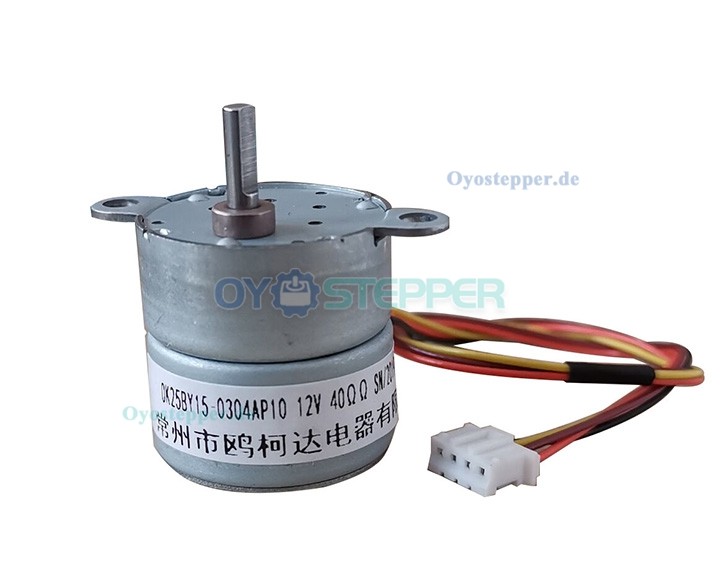

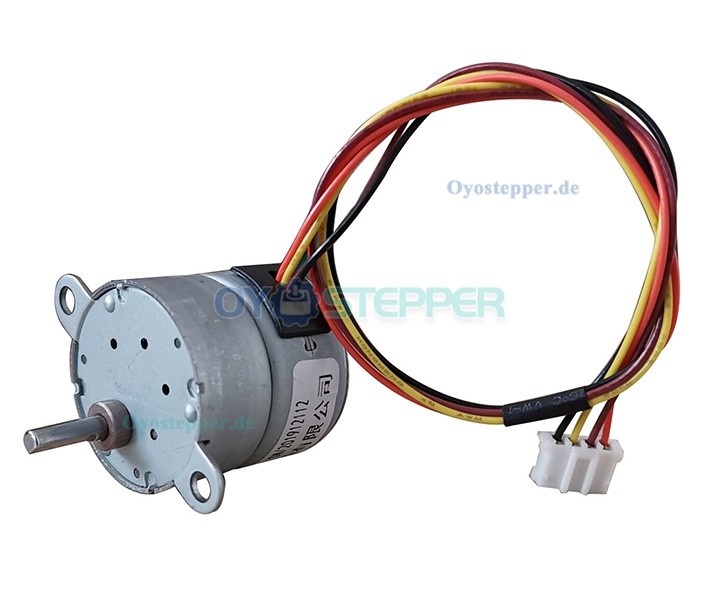

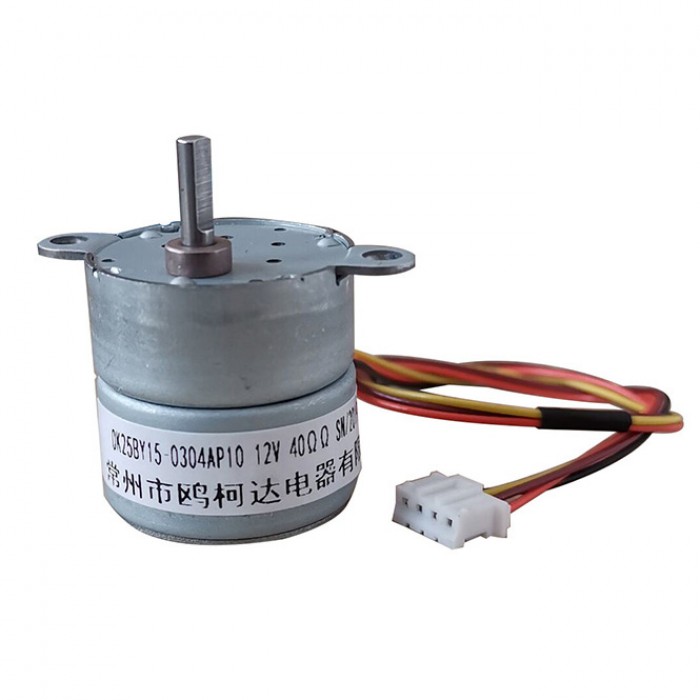

OUKEDA PM-Schrittmotor mit Getriebe 5:1 / 10:1, 7,5°, 12V, 2-Phasen, Ø25 mm
OUKEDA PM-Schrittmotor mit Getriebe 5:1 / 10:1, 7,5°, 12V, 2-Phasen, Ø25 mm
Elektrische Daten:
Hersteller-Teilenummer: OK25BY15-0304AP5
Motortyp: PM-Schrittmotor
Phase: 2
Schrittwinkel: 7,5°
Phasenstrom: 0,3 A
Phasenspannung: 12 VDC
Haltemoment: 7,35 Ncm (10,40 oz.in)
Phasenwiderstand: 40 ± 10 % Ohm (25 °C)
Induktivität: 17 mH ± 20 %;

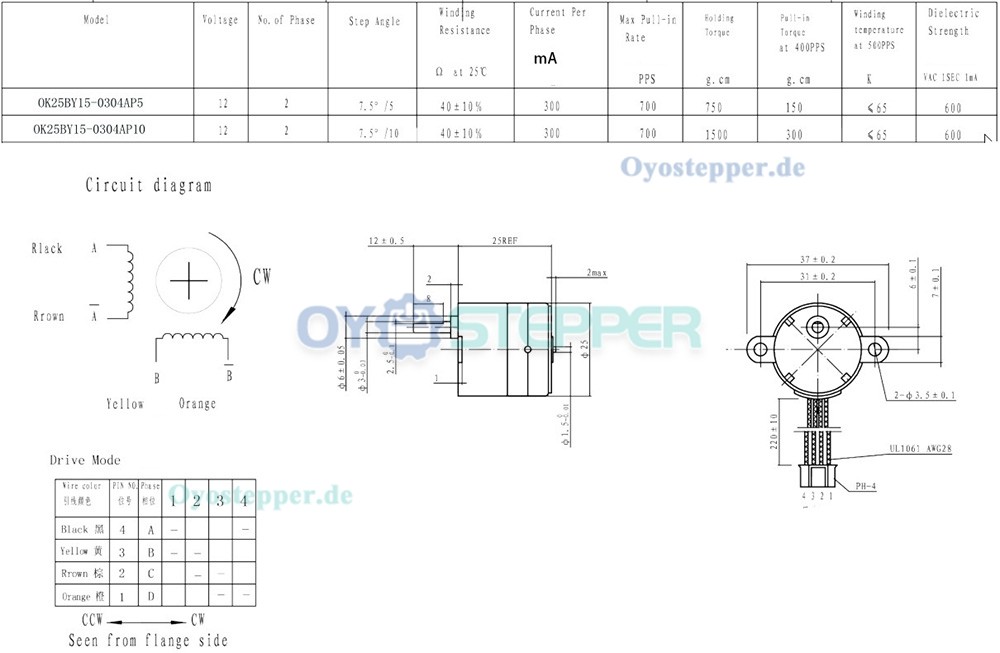

Physikalische Daten:
Rahmengröße: Φ25 mm
Gehäuselänge: 25 mm
Wellendurchmesser: Φ3 mm
Wellenlänge: 12 mm
D-Schnittlänge: 8 mm
Übersetzungsverhältnis: 5:1
Anzahl der Anschlüsse: 4
Anschlusslänge: 240 mm
Gewicht: 50g
Elektrische Daten:
Hersteller-Teilenummer: OK25BY15-0304AP10
Motortyp: PM-Schrittmotor
Phase: 2
Schrittwinkel: 7,5°
Phasenstrom: 0,3 A
Phasenspannung: 12 VDC
Haltemoment: 14,70 Ncm (20,80 oz.in)
Phasenwiderstand: 40 ± 10 % Ohm (25 °C)
Induktivität: 17 mH ± 20 %;
Physikalische Daten:
Rahmengröße: Φ25 mm
Gehäuselänge: 25 mm
Wellendurchmesser: Φ3 mm
Wellenlänge: 12 mm
D-Schnittlänge: 8 mm
Übersetzungsverhältnis: 10:1
Anzahl der Anschlüsse: 4
Anschlusslänge: 240 mm
Gewicht: 50g
.jpg "OUKEDA PM-Schrittmotor mit Getriebe 5:1 / 10:1, 7,5°, 12V, 2-Phasen, Ø25 mm")
.jpg "OUKEDA PM-Schrittmotor mit Getriebe 5:1 / 10:1, 7,5°, 12V, 2-Phasen, Ø25 mm")
.jpg "OUKEDA PM-Schrittmotor mit Getriebe 5:1 / 10:1, 7,5°, 12V, 2-Phasen, Ø25 mm")
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 7.35 |
| Haltemoment (oz.in) | 10.40 |
| Schrittwinkel(Grad) | 7.5 |
| Phasenstrom (A) | 0.3 |
| Phasenspannung (V) | 12 |
| Physikalische Spezifikation | |
| D-Schnittlänge | 8 |
| Körper Länge(mm) | 25 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 12 |
| Abtriebswellentyp | D-Schnitt |
| Gewicht(g) | 50 |
| Übersetzungsverhältnis | 5:1 / 10:1 |
| Rahmengröße(mm) | Φ25 |
