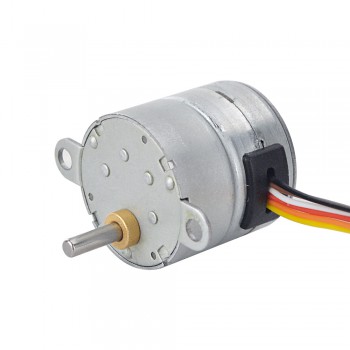

PM-Getriebeschrittmotor mit 30:1 Stirnradgetriebe Φ25x25,5mm PM Getriebe-Schrittmotor

PM-Getriebeschrittmotor mit 30:1 Stirnradgetriebe Φ25x25,5mm PM Getriebe-Schrittmotor
Artikelnummer:25PM48M02-SG30
Rezension schreiben
Preis:€8.22
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
10 €7.81 5%
30 €7.65 7%
50 €7.40 10%
100 €6.99 15%
In den Warenkorb legen

PM-Getriebeschrittmotor mit 30:1 Stirnradgetriebe Φ25x25,5mm PM Getriebe-Schrittmotor



Elektrische Spezifikation

  • Hersteller #: 25PM48M02-SG30
  • Motorentyp: PM-Schrittmotor
  • Anzahl der Phasen: 4
  • Schrittwinkel: 0.25 Grad
  • Strom: 0.143 A
  • Haltemoment: 39.2 Ncm(55.523 oz.in)
  • Phasenwiderstand: 35 ± 7% ohms(25 ℃)
  • Induktivität: 8 mH ± 20%

Physikalische Spezifikation

  • Rahmengröße: Φ25 mm
  • Körper Länge: 25.5 mm
  • Länge des Getriebes: 11.3 mm
  • Schaftdurchmesser: Φ3 mm
  • Schaftlänge: 11.6 mm
  • Getriebetyp: Sporn
  • Übersetzungsverhältnis: 30
  • Anzahl Leiter: 6 mit Stecker PH-6Y
  • Leitungslänge: 90 mm
  • Gewicht: 46.7 g

Verbindung

A+
O+
A-
B+
O-
B-
Gelb
Orange
Rot
Weiss
Grün
Schwarz



Ressourcen

Vollständiges Datenblatt: 25PM48M02-SG30.pdf

Précédent: PM Getriebe-Schrittmotor mit 10:1 Stirnradgetriebe PM Getriebeschrittmotor Φ25x25mm
Suivant: PM Getriebe-Schrittmotor mit 30:1 Stirnradgetriebe PM Getriebeschrittmotor Φ35 x 35,2 mm
Elektrische Spezifikation
Haltemoment (oz.in) 55.523
Induktivität(mH) 8
Phasenwiderstand(ohm) 35
Nennstrom (A) 0.143
Schrittwinkel(°) 0.25
Anzahl der Phasen 4
Haltemoment(mN.m) 39.2
Getriebespezifikation
Übersetzungsverhältnis 30
Länge des Getriebes(mm) 11.3
Getriebetyp Sporn
Physikalische Spezifikation
Körper Länge(mm) 25.5
Rahmengröße(mm) Φ25
Leitungslänge(mm) 90
Anzahl der Leiter 6
Schaftdurchmesser(mm) Φ3
Schaftlänge(mm) 11.6
