OUKEDA Permanentmagnet-Schrittmotor mit Getriebe 10:1 / 30:1 / 50:1 / 75:1 / 120:1, 7,5°, 24V, 4-Phasen

Oukeda Permanent Magnet PM Stepper Motor with 10:1/30:1/50:1/75:1/120:1 Gearbox 7.5 Deg 24V 4 Phase

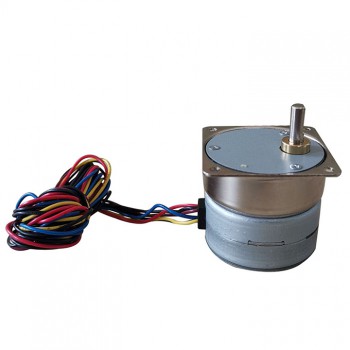

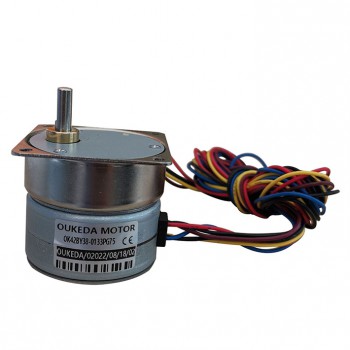

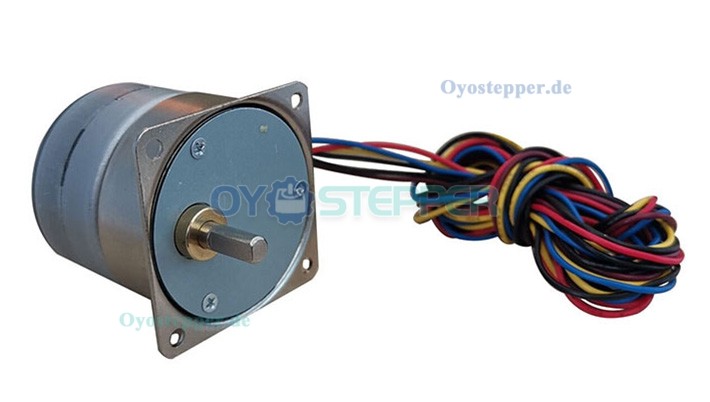

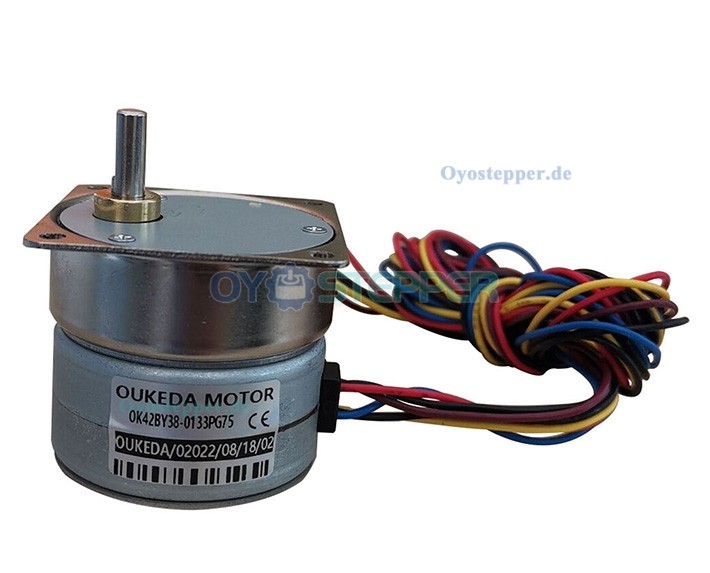

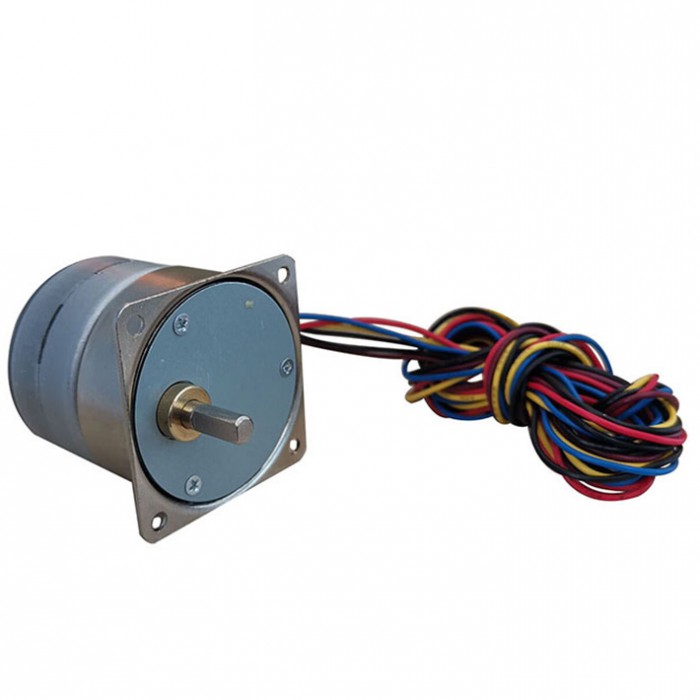

Der Oukeda PM-Schrittmotor OK42BY38-0133PG75 ist ein 4-Phasen-Schrittmotor mit einem Schrittwinkel von 7,5° und Betriebsspannungen von 12 VDC oder 24 VDC. Er ist mit einem Getriebe in den Übersetzungsverhältnissen 10:1, 30:1, 50:1, 75:1 oder 120:1 ausgestattet. Der Motor hat einen Durchmesser von 42 mm, eine Länge von 38 mm sowie eine 5 mm Welle mit D-Schnitt. Der Phasenstrom liegt bei 0,13 A bzw. 0,24 A. Anschlusslänge: 240 mm, Gewicht: 200g.

Electrical Specification:

Manufacturer Part Number: OK42BY38-0133PG75

Motor Type: PM Stepper Motor

Phase: 4

Step Angle: 7.5 deg

Phase Current: 0.13 A/0.24A

Phase Voltage:12VDC/24VDC

Phase Resistance: 40 ± 7% ohms(25 ℃)

Inductance: 17 mH ± 20%

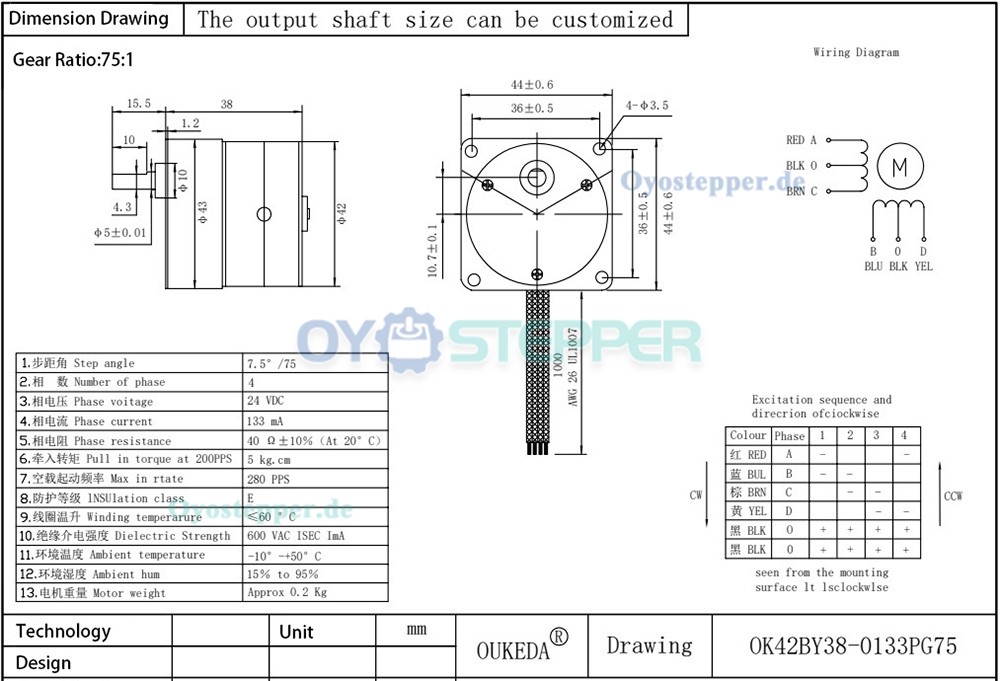

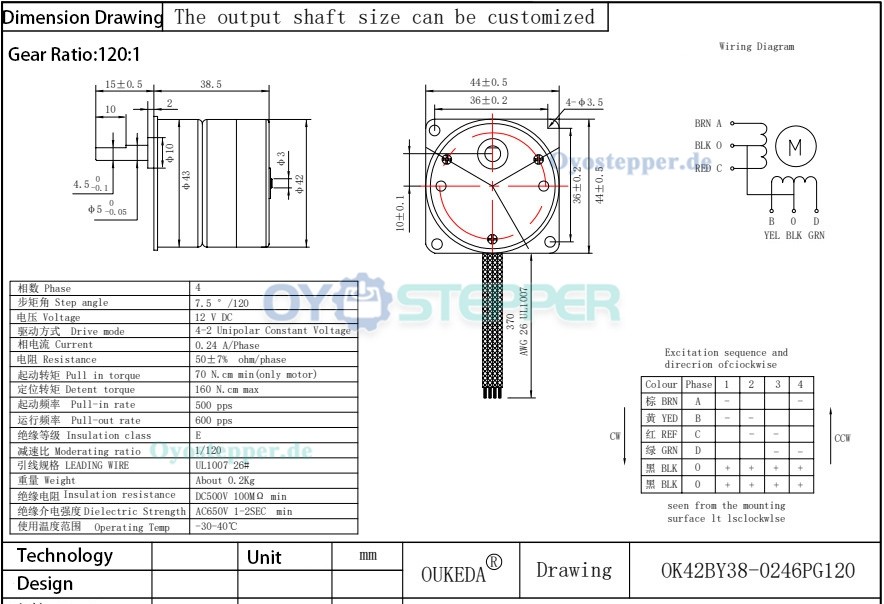

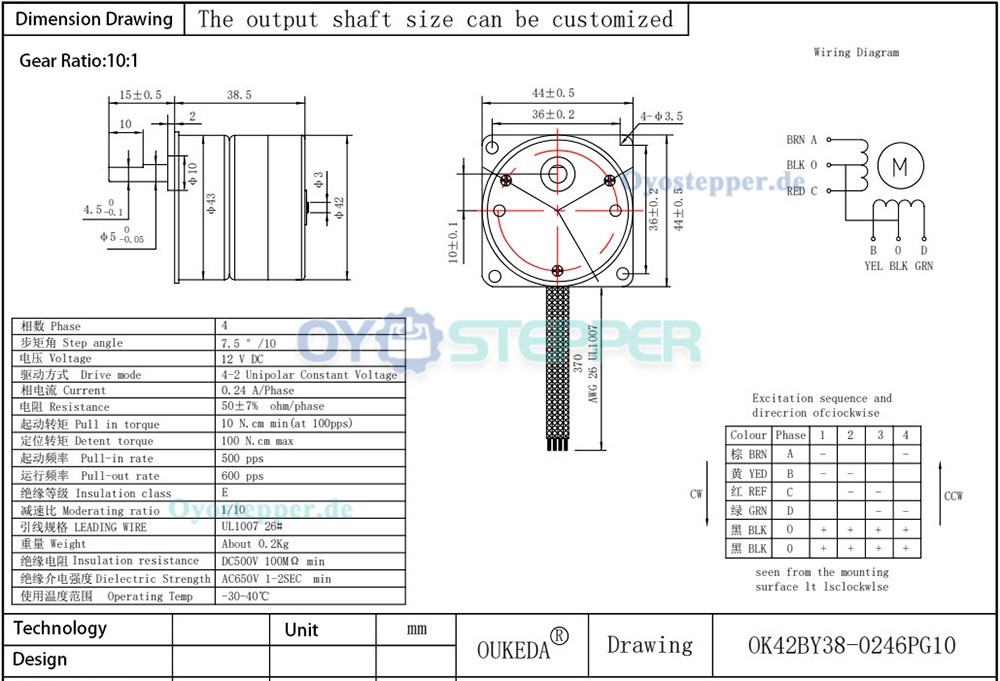

Physical Specification:

Frame Size: Φ42 mm

Body Length: 38 mm

Shaft Diameter: Φ5 mm

Shaft Length: 15.5 mm

D-cut Length: 10 mm

Gear Ratio: 10:1/30:1/50:1/75:1/120:1

Number of Leads:6

Lead Length: 240 mm

Weight: 200g;
