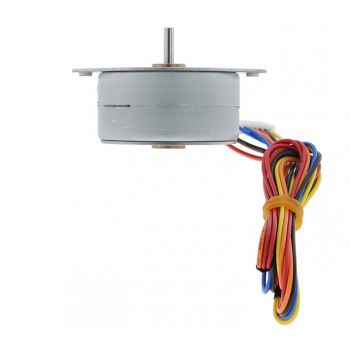

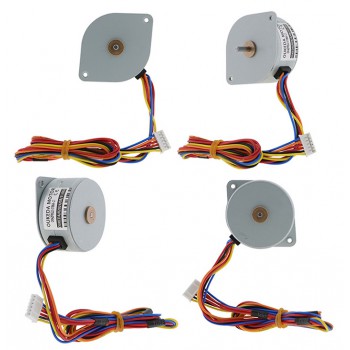

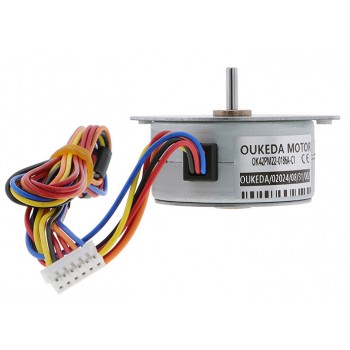

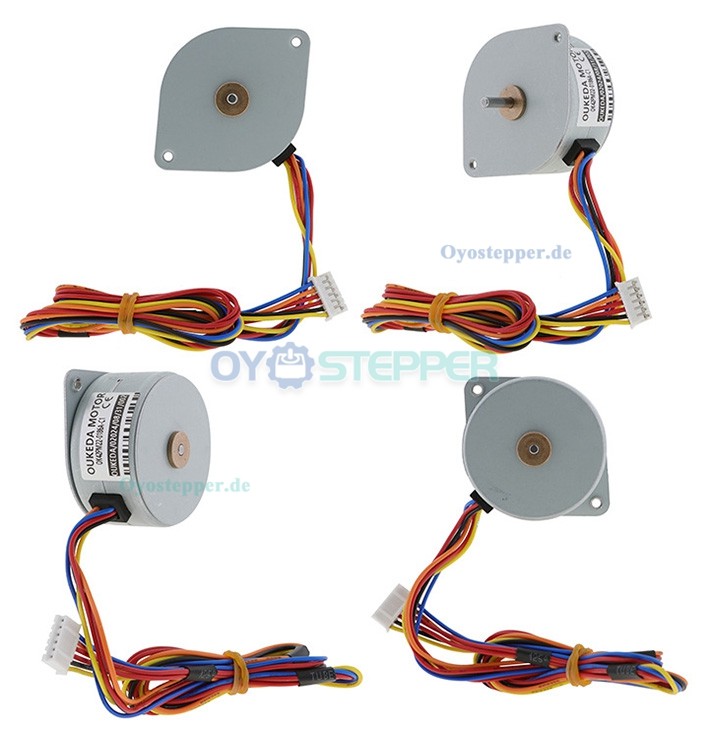

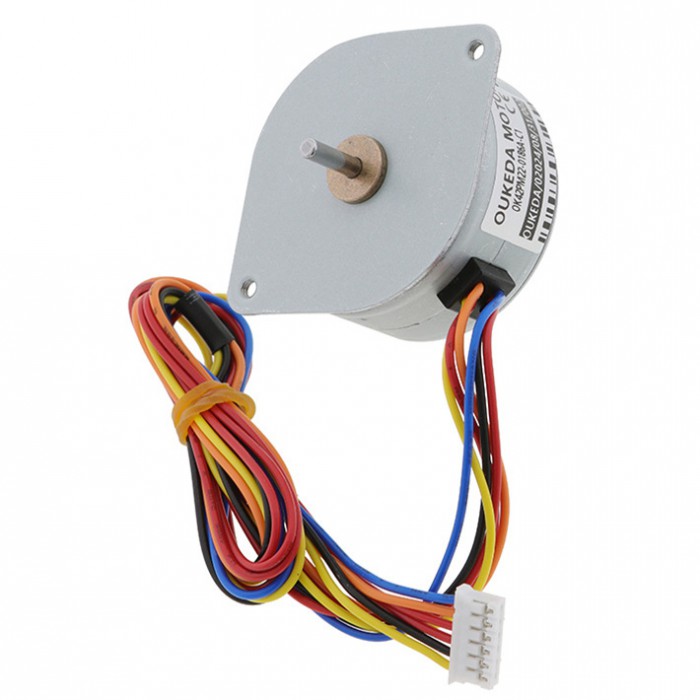

OUKEDA PM42 Permanentmagnet-Schrittmotor, 7,5°, 4,90 Ncm, Ø42 mm, 12V, 6 Drähte
OUKEDA PM42 Permanentmagnet-Schrittmotor, 7,5°, 4,90 Ncm, Ø42 mm, 12V, 6 Drähte
Der OUKEDA PM42 Schrittmotor OK42PM22-0186A-C1 ist ein 4-Phasen-Permanentmagnet-Schrittmotor mit einem Schrittwinkel von 7,5° und einem Haltemoment von 4,90 Ncm. Die Betriebsspannung beträgt 12 VDC bei einem Phasenstrom von 171 mA. Der Motor hat einen Durchmesser von 42 mm, eine Gehäuselänge von 22,1 mm sowie eine 3 mm Welle mit 12 mm Länge. Er verfügt über sechs Anschlüsse mit einer Anschlusslänge von 240 mm und wiegt 100g.
Elektrische Daten:
Hersteller-Teilenummer: OK42PM22-0186A-C1
Motortyp: PM-Schrittmotor
Phase: 4
Schrittwinkel: 7,5°
Phasenstrom: 171 mA
Phasenspannung: 12 VDC
Haltemoment: 4,90 Ncm (6,94 oz.in)
Rastmoment: 0,98 Ncm (1,38 oz.in)
Phasenwiderstand: 70 ± 7 % Ohm (25 °C)
Induktivität: 50,93 mH ± 20 %；
Physikalische Daten:

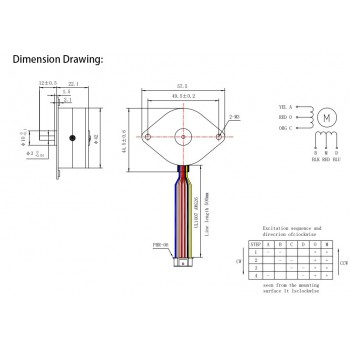

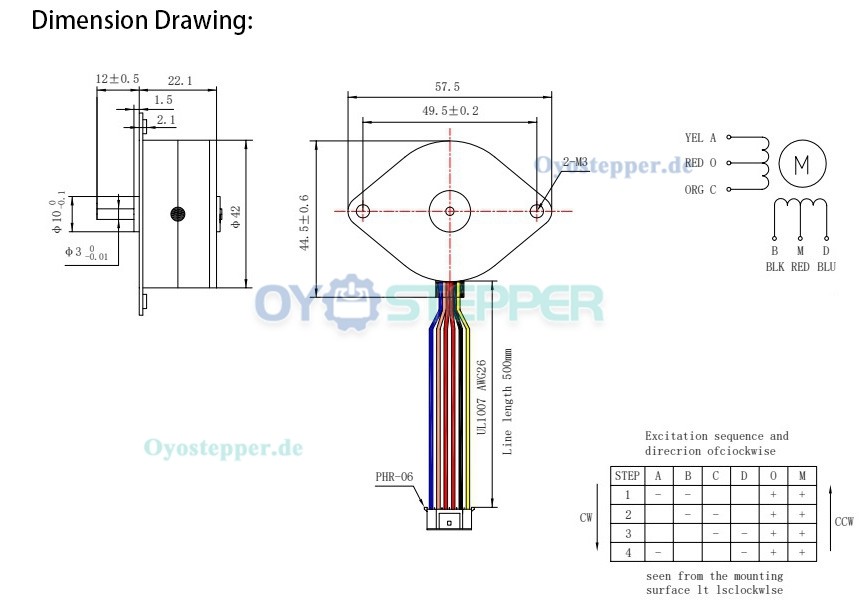

Rahmengröße: Φ42 mm
Gehäuselänge: 22,1 mm
Wellendurchmesser: Φ3 mm
Wellenlänge: 12 mm
Anzahl der Anschlüsse: 6
Anschlusslänge: 240 mm
Gewicht: 100g；
.jpg "OUKEDA PM42 Permanentmagnet-Schrittmotor, 7,5°, 4,90 Ncm, Ø42 mm, 12V, 6-adrig")
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 4.90 |
| Haltemoment (oz.in) | 6.94 |
| Induktivität(mH) | 50.93mH ± 20% |
| Phasenwiderstand(ohm) | 70± 7% ohms(25 ℃) |
| Anzahl der Phasen | 4 |
| Phasenstrom (A) | 171 |
| Phasenspannung (V) | 12 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 22.1 |
| Leitungslänge(mm) | 240 |
| Schaftdurchmesser(mm) | 3 mm |
| Schaftlänge(mm) | 12 |
| Abtriebswellentyp | O-Typ |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Gewicht(g) | 100 |
| Rahmengröße(mm) | Φ42 |
