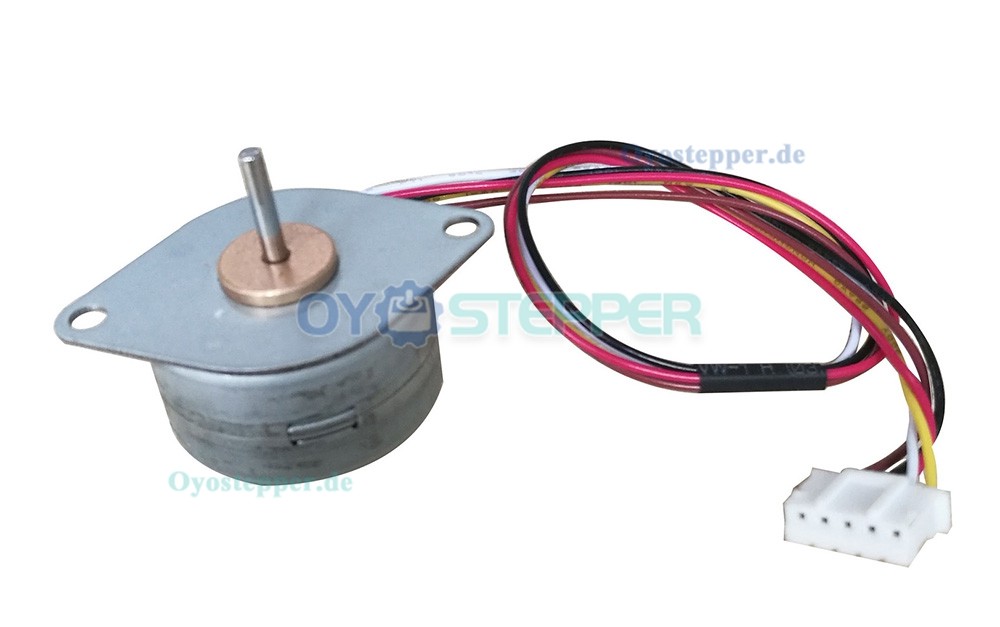

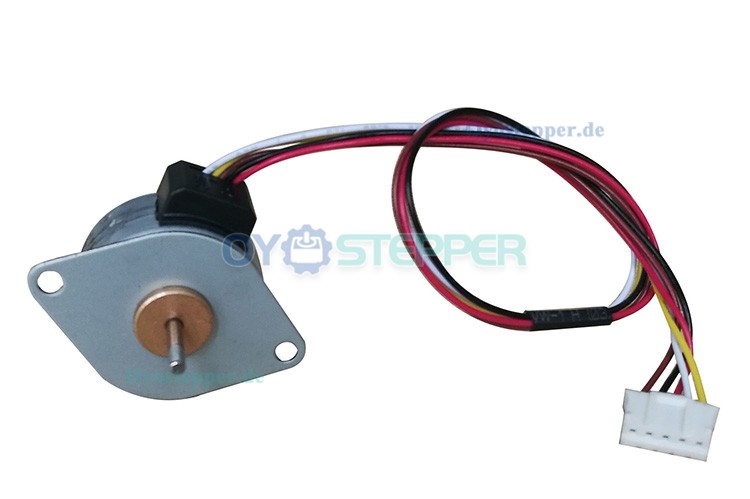

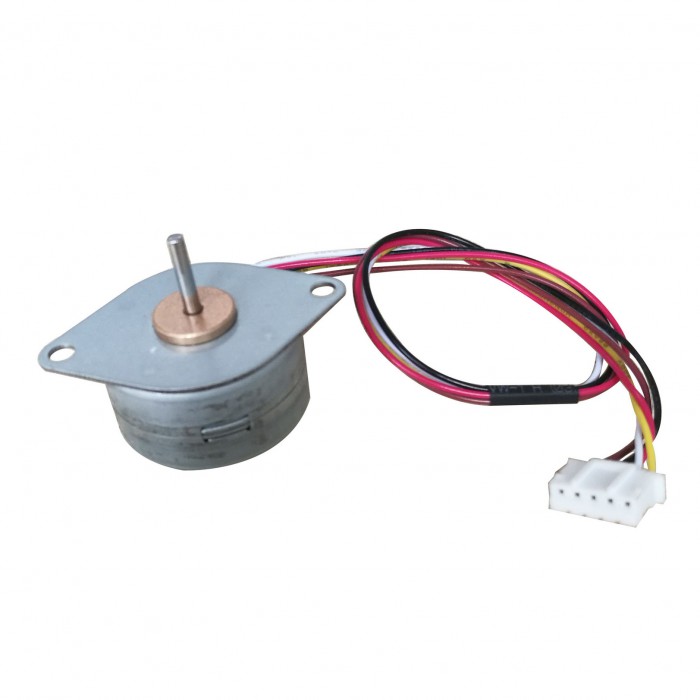

Der OUKEDA PM-Schrittmotor ist ein 4-phasiger Permanentmagnetmotor mit einem Schrittwinkel von 7,5°. Er arbeitet mit einem Phasenstrom von 0,24 A bei 12 V Spannung. Das Rastmoment beträgt bis zu 44 mNm, das Haltemoment mindestens 107 mNm. Das Gehäuse hat einen Durchmesser von 25 mm und eine Länge von 15 mm. Die Welle misst 2 mm im Durchmesser bei einer Länge von 11,5 mm.
Elektrische Daten:
Hersteller-Teilenummer: OK25BY15-50-5
Motortyp: PM-Schrittmotor
Phase: 4
Schrittwinkel: 7,5 Grad
Phasenstrom: 0,24 A
Spannung: 12 V
Erregung: 4-2 unipolar
Rastmoment: max. 44 mNm
Haltemoment: min. 107 mNm
Anzugsmoment: 39 mNm (bei 200 PPS)
Anzugsrate: min. 650 PPS
Phasenwiderstand: 50 ± 7 % Ohm (25 °C)
Induktivität: 17 mH ± 20 %
Isolationsklasse: E;

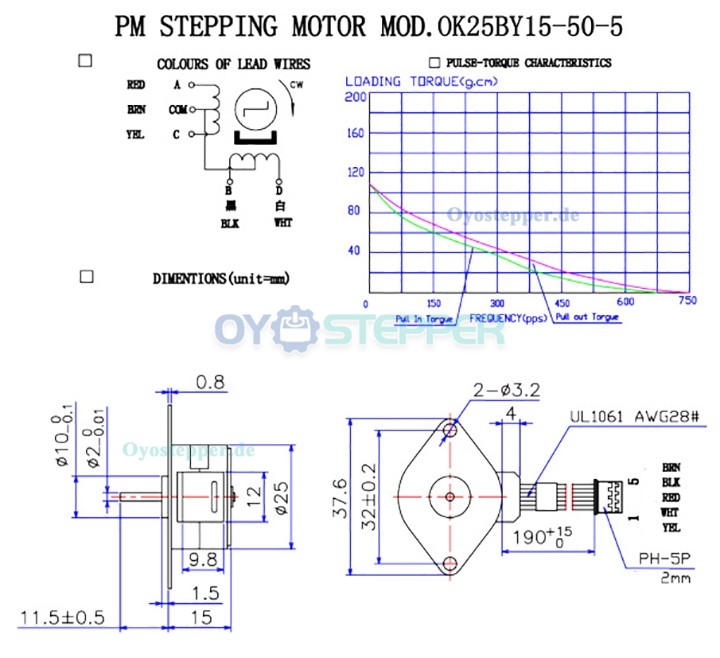

Technische Daten:
Gehäusegröße: Φ25 mm
Gehäuselänge: 15 mm
Schaftdurchmesser: Φ2 mm
Schaftlänge: 11,5 mm
Anzahl der Anschlüsse: 5
Anschlusslänge: 190 mm
Gewicht: 40g
.jpg "OUKEDA PM-Schrittmotor, 4-Phasen, 7,5°, 0,24A, 44 mN·m, 25 × 25 mm, Permanentmagnet-Ausführung")
.jpg "OUKEDA PM-Schrittmotor, 4-Phasen, 7,5°, 0,24A, 44 mN·m, 25 × 25 mm, Permanentmagnet-Ausführung")
.jpg "OUKEDA PM-Schrittmotor, 4-Phasen, 7,5°, 0,24A, 44 mN·m, 25 × 25 mm, Permanentmagnet-Ausführung")
(1).jpg "OUKEDA PM-Schrittmotor, 4-Phasen, 7,5°, 0,24A, 44 mN·m, 25 × 25 mm, Permanentmagnet-Ausführung")
| Elektrische Spezifikation | |
|---|---|
| Schrittwinkel(°) | 7.5 deg |
| Motorentyp | PM-Schrittmotor |
| Anzahl der Phasen | 4 |
| Rastmoment(mN.m) | 44 mN.m |
| Haltemoment(mN.m) | 107mN.m |
| Nennspannung(V) | 12V |
| Phasenstrom (A) | 0.24A |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 15mm |
| Schaftdurchmesser(mm) | 2mm |
| Schaftlänge(mm) | 11.5 mm |
| Abtriebswellentyp | O-Typ |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Gewicht(g) | 40g |
| Rahmengröße(mm) | Φ25 |
