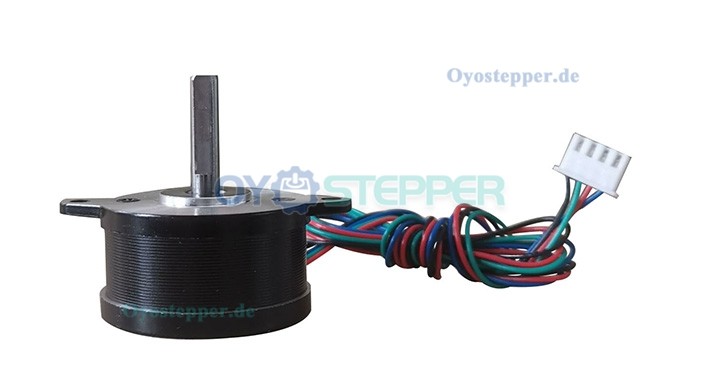

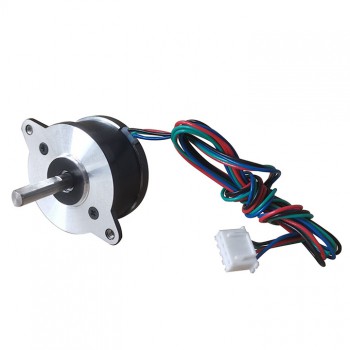

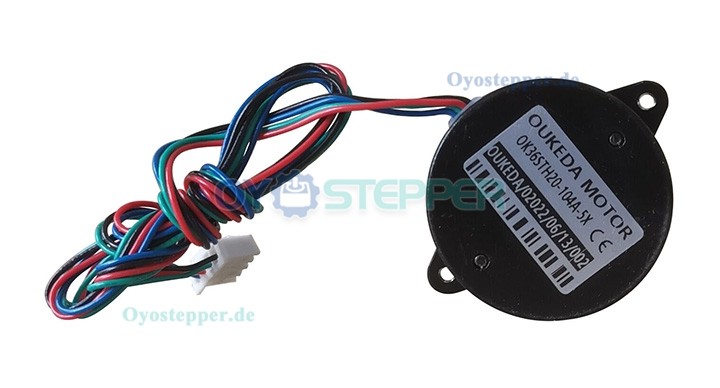

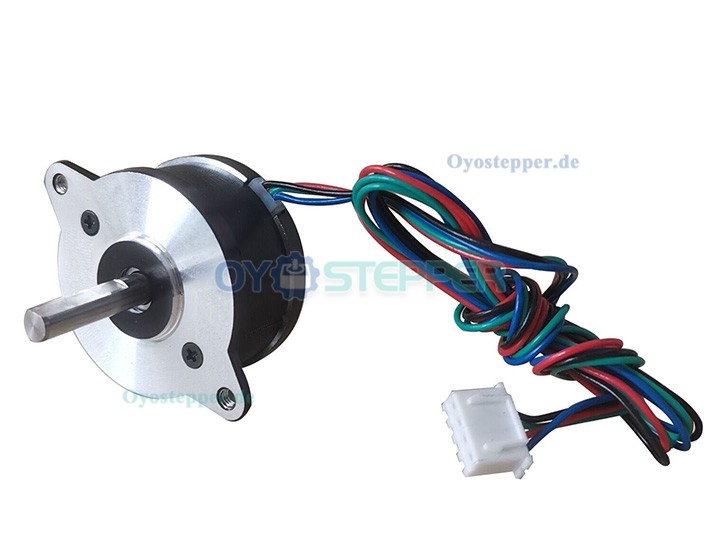

OUKEDA NEMA 14 Schrittmotor bipolar, 1,8°, 12 Ncm, 1A, 10V, 36 × 36 × 20 mm, 4-adrig

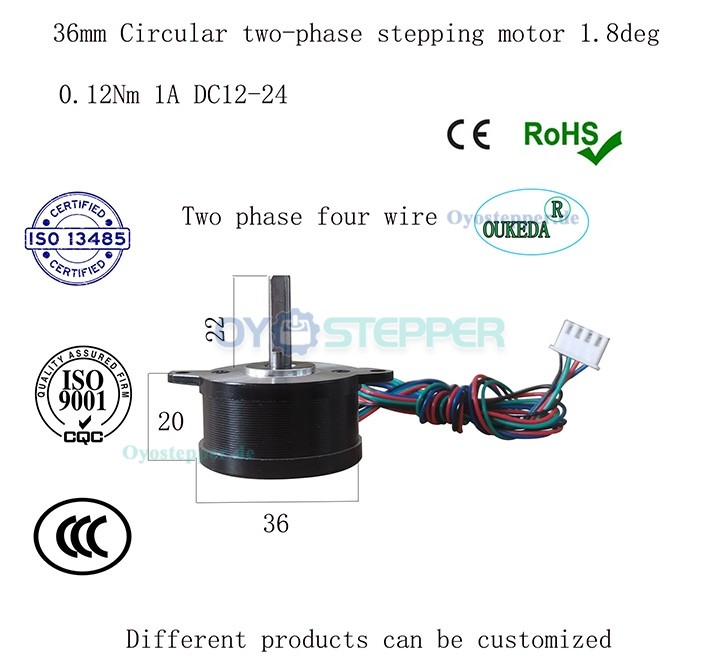

Der bipolare Schrittmotor 36BYGH verfügt über einen Schrittwinkel von 1,8°, ein statisches Moment von 12 Ncm und arbeitet mit einem Phasenstrom von 1,0 A bei einer Phasenspannung von 10 VDC. Der Motor ist für einen Betriebsspannungsbereich von 12–24 V ausgelegt. Die Induktivität beträgt 6,0 mH (± 20 % bei 1 kHz).

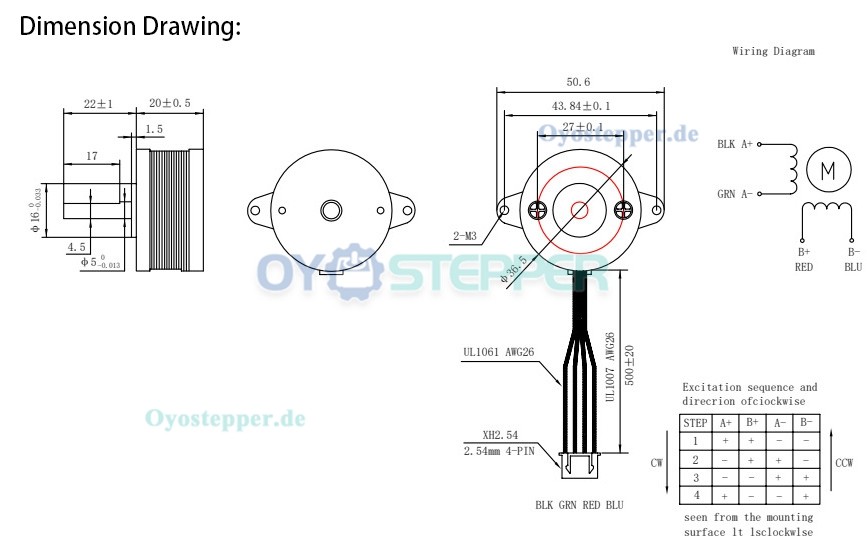

Mechanische Daten:
Rahmengröße: 36 × 36 mm
Gehäuselänge: 20 mm
Wellendurchmesser: 5 mm
Wellenlänge: 22 mm
D-Flachlänge: 17 mm
Anzahl der Leitungen: 4
Leitungslänge: 300 mm
Gewicht: ca. 100g;
.jpg "OUKEDA NEMA 14 Schrittmotor bipolar, 1,8°, 12 Ncm, 1A, 10V, 36 × 36 × 20 mm, 4-adrig")
.jpg "OUKEDA NEMA 14 Schrittmotor bipolar, 1,8°, 12 Ncm, 1A, 10V, 36 × 36 × 20 mm, 4-adrig")
.jpg "OUKEDA NEMA 14 Schrittmotor bipolar, 1,8°, 12 Ncm, 1A, 10V, 36 × 36 × 20 mm, 4-adrig")
.jpg "OUKEDA NEMA 14 Schrittmotor bipolar, 1,8°, 12 Ncm, 1A, 10V, 36 × 36 × 20 mm, 4-adrig")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Anzahl der Phasen | 2 |
| Schrittwinkel(Grad) | 1.8 |
| Phasenstrom (A) | 1.0A |
| Phasenspannung (V) | 10VDC |
| Statischer Moment | 12Ncm |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 20mm |
| Leitungslänge(mm) | 300mm |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | Φ5mm |
| Schaftlänge(mm) | 22mm |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Rahmengröße(mm) | Nema 14 (Φ36) |
