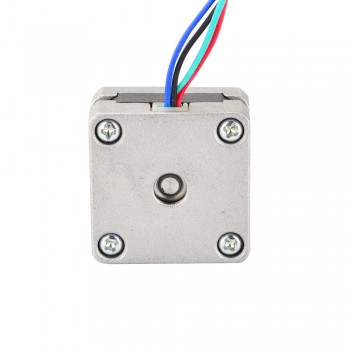

Nema 14 Schrittmotor 10 Volt 1.8 Grad 5Ncm 0,4A 10V 4 Drähte Bipolar Hybrid-Schrittmotor

Nema 14 Schrittmotor 10 Volt 1.8 Grad 5Ncm 0,4A 10V 4 Drähte Bipolar Hybrid-Schrittmotor
Artikelnummer:14HS08-0404S
Rezension schreiben
Preis:€11.23
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
10 €10.67 5%
30 €10.45 7%
50 €10.11 10%
100 €9.55 15%
In den Warenkorb legen

Nema 14 Schrittmotor 10 Volt 1.8 Grad 5Ncm 0,4A 10V 4 Drähte Bipolar Hybrid-Schrittmotor 4HS08-0404S



Dieser Bipolar Nema 14 Schrittmotor mit Schrittwinkel 1.8deg und Größe 35x35x20mm. Es hat 4 Drähte, jede Phase zieht 0,4A, mit Haltemoment 5Ncm (7.08oz.in).



Elektrische Spezifikation

  • Hersteller #: 14HS08-0404S
  • Motorentyp: Bipolar
  • Schrittwinkel: 1.8 Grad
  • Haltemoment: 5Ncm(7.08oz.in)
  • Strom: 0.4A
  • Stromspannung: 10V
  • Phasenwiderstand: 25ohms
  • Induktivität: 10mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 35 x 35mm
  • Körper Länge: 20mm
  • Schaftdurchmesser: Φ5mm
  • Schaftlänge: 12.5mm
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 100g

Verbindung

A+
A-
B+
B-
Schwarz
Grün
Rot
Blau



Ressourcen

Vollständiges Datenblatt: 14HS08-0404S.pdf

Précédent: Runder Nema 14 Schrittmotor 0,9 Grad 9,5Ncm0,43A 3,83V mit Riemenscheibe Kleiner Hybrid-Schrittmotor
Suivant: Nema 14 Schrittmotor 12 Volt 1.8 Grad 14Ncm 0,4A 12V 4 Drähte Bipolar Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment (Ncm) 5
Haltemoment (oz.in) 7.08
Induktivität(mH) 10
Phasenwiderstand(ohm) 25
Nennstrom (A) 0.4
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 20
Rahmengröße(mm) 35x35
Einzelne Welle/Doppelwelle Einzelne Welle
Abtriebswellentyp O
Schaftdurchmesser(mm) 5
Schaftlänge(mm) 12.5
Anzahl der Leiter 4
Leitungslänge(mm) 300
Gewicht(g) 100
  • Stecker: Molex, Harwin, Tyco/AMP, JST etc.
  • Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
  • Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
  • Wicklung: Widerstand, Induktivität, Nennstrom, usw.
