Nema 14 Externer Schrittmotor Linearaktuator 48mm Stapel 0.91A Leitung 2.4384mm/0.096" Länge 250mm

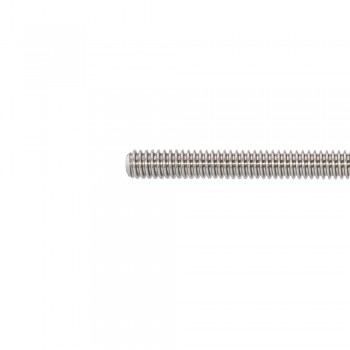

Der Motorteil ist ein 48mm-Körper 1,8 Grad 0,91A NEMA 14 Schrittmotor, und er hat mit einer 5,54 mm (0,2181 ") Durchmesser 250 mm (9,8425") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 2,438 mm (0,096 ") pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 14LS17-0914J-250E
Motorentyp: Externer Linearmotor
Schrittwinkel: 1.8°
Min. Schubkraft: 189N (300pps)
Strom: 0.91A
Phasenwiderstand: 5.5ohms
Stromspannung: 5V
Induktivität: 7.63mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 35 x 35mm
Körper Länge: 48mm
Leitspindellänge: 250mm(9.8425")
Leitspindeldurchmesser: Φ5.54mm(0.2181")
Führen/Schritt: 0.012192mm(0.00048" )
Führungsweg/Umdrehung: 2.438mm(0.096")
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 240g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 7.63 |
| Min. Schubkraft(N) | 189 |
| Motorentyp | Extern |
| Phasenwiderstand(ohm) | 5.5 |
| Nennstrom (A) | 0.91 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 48 |
| Rahmengröße(mm) | 35x35 |
| Leitspindeldurchmesser(mm) | 5.54 |
| Leitspindellänge(mm) | 250 |
| Spindelsteigung(mm) | 2.4384 |
| Leitspindelhub/Schrittlänge(mm) | 0.012192 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
