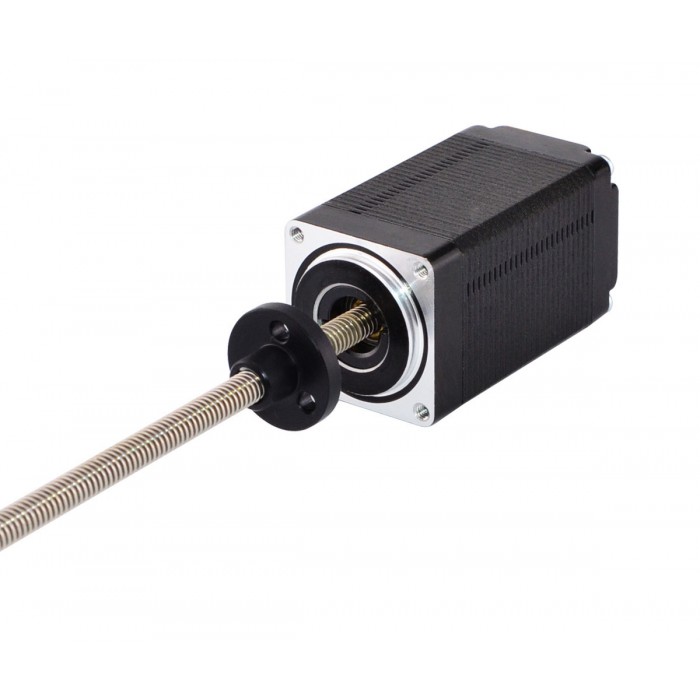

Nema 11 Externer Schrittmotor Linearaktuator 51mm Stapel 0.67A Führen 2mm/0.07874 Länge 100mm

Nema 11 Externer Schrittmotor Linearaktuator 51mm Stapel 0.67A Führen 2mm/0.07874 Länge 100mm
Artikelnummer:11LS20-0674E-100B
Rezension schreiben
Preis:€38.88
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €36.93 5%
10 €36.16 7%
50 €34.99 10%
100 €33.05 15%
In den Warenkorb legen

Nema 11 Externer Schrittmotor Linearaktuator 51mm Stapel 0.67A Führen 2mm/0.07874 Länge 100mm



Dieses Modell ist ein linearer Schrittmotor der Wirtschaft, der Nema 11 external linearen Auslöser nannte, der Motorteil ist 56mm 1.8 Grad 2A Nema 23 Schrittmotor. Es wurde mit 100mm Tr5x2 Gewindestange integriert und eine POM Schraubenmutter bewegt sich entlang der Gewindestange.



Elektrische Spezifikation

  • Hersteller #: 11LS20-0674E-100B
  • Motorentyp: Externer Linearmotor
  • Schrittwinkel: 1.8 Grad
  • Haltemoment: 12.0Ncm(17oz.in)
  • Strom: 0.67A
  • Phasenwiderstand: 9.2ohms
  • Stromspannung: 6.2V
  • Induktivität: 5.7mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 28 x 28mm
  • Körper Länge: 51mm
  • Leitspindellänge: 100mm(3.937")
  • Leitspindeldurchmesser: Φ5mm(0.1969")
  • Führen/Schritt: 0.01mm(0.0003937" )
  • Spindelsteigung: 2mm(0.0787")
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 220g

Verbindung

A+
A-
B+
B-
Rot
Braun
Gelb
Orange



Ressourcen

Vollständiges Datenblatt: 11LS20-0674E-100B.pdf

Précédent: Nema 11 Externer Schrittmotor Linearaktuator 51mm Stapel 0.67A Führen 0.635mm/0.025" Länge 100mm
Suivant: Nema 17 Non-captive Schrittmotor Linearaktuator 6.2V 1.8 Grad 12.0Ncm 34mm Stapel 0.67A Führen 2mm/0.07874" Länge 100mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment (Ncm) 12
Haltemoment (oz.in) 17
Induktivität(mH) 5.7
Motorentyp Extern
Phasenwiderstand(ohm) 9.2
Nennstrom (A) 0.67
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 51
Rahmengröße(mm) 28x28
Leitspindeldurchmesser(mm) 5
Leitspindellänge(mm) 100
Spindelsteigung(mm) 2
Leitspindelhub/Schrittlänge(mm) 0.01
Anzahl der Leiter 4
Leitungslänge(mm) 304
