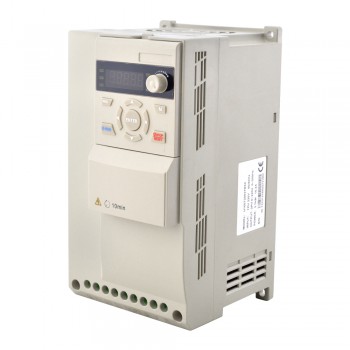

H100-Serie VFD Frequenzumrichter 5PS 3,7 kW 15,2 A Ein/Dreiphasen 220V Antrieb mit Variabler Frequenz
H100-Serie VFD Frequenzumrichter 5PS 3,7 kW 15,2 A Ein/Dreiphasen 220V Antrieb mit Variabler Frequenz
Dieser VFD mit Leistung 5HP (3.7Kw) und einphasiger/dreiphasiger 220V Eingangsspannung. Die Serie H100 ist ein allgemeiner Frequenzumrichter (VFD), der kann in folgenden Bereichen eingesetzt wird: Textilmaschinen, Verpackungsmaschinen, Graviermaschinen, Druckmaschinen, Lebensmittelmaschinen, Holzbearbeitungsmaschinen, Pumpenventilatoren, Keramikmaschinen, Solarpumpen und andere.
Spezifikation:
Nenneingangsspannung: 1-Phase / 3-Phase 220V
Zulässige Eingangsspannung: 1-Phase / 3-Phase 180~260VAC
Eingangsfrequenz: 50/60Hz (+/-5%)
Eingangsstrom: 1-Phase 38,6A, 3-Phase 16,5A
Leistung: 5HP(3.7Kw)
Ausgangsstrom: 15.2A
Ausgangsspannung: 0~Rated Input Voltage
Ausgangsfrequenz: 0~1000Hz
Ausgangskapazität: 150% Nennstrom 60s, 180% Nennstrom 2s;
Ressourcen
Easy Benutzerhandbuch::H1_Series_Inverter_Easy_User_Manual.pdf
Vollständiges Benutzerhandbuch:H1_Series_Inverter_Full_User_Manual.pdf
| Frequenzumrichter-Spezifikation | |
|---|---|
| Eingangsspannung | 1PH 220V / 3PH 380VAC |
| Eingangsspannung | 180 - 260VAC(1PH) / 320 - 460VAC(3PH) |
| Eingangsfrequenz | 50 - 60Hz |
| Eingangsstrom | 38.6A(1PH) / 16.5A(3PH) |
| Leistung | 5HP / 3.7Kw |
| Ausgangsstrom | 15.2A |
| Kontrollmodi | V/F, SVC |
| Ausgangsspannung | 0 - Rated Input Voltage |
| Ausgangsfrequenz | 0 - 1000Hz |
| Ausgabekapazität | 150% Nennstrom 60s, 180% Nennstrom 2s |
| Modulationsmodus | SVPWM |
| Drehmoment starten | 1Hz / 150% |
| Geschwindigkeitsbereich | 1 : 100(SVC) |
| Beschleunigungs-/Verzögerungskurve | Linie / S-Kurve |
| Frequenzgenauigkeit | Digital(Max. Frequenz +/-0,01%) / Analog (Max. Frequenz +/-1%) |
| Motorentyp | Asynchronmotor, Synchronmotor, Einphasenmotor |
| Frequenzauflösung | Digital (0.1Hz) / Anolog (Max. Frequency+/-1%) |
| Schnelle Strombegrenzung | Begrenzen Sie den Strom schnell innerhalb des aktuellen Schutzwerts, um die Sicherheit der Ausrüstung zu gewährleisten |
| Befehlsquelle | Tastatur, Terminal, Kommunikation |
| Nonstop bei Instantaneous Power Off | Nonstop bei Instantaneous Power Off, automatischer Frequenzabfall |
| Sollwertquelle | Digital, Analog, Multispeed, Kommunikation |
| PID | Haupteinstellung + PID unterstützen |
| Externe Tastatur | Jawohl |
| LED-Anzeige | Kann anzeigen: Ausgangsfrequenz, Ausgangsspannung, Ausgangsstrom, Busspannung, Anzeigewert 1, Anzeigewert 2, Fehler, Alarm |
| Schutzfunktion | Überstromschutz, Überspannungsschutz, Unterspannungsschutz, Überhitzungsschutz, Überlastschutz, Phasenausfallschutz, Erdschluss usw |
| Höhe | Leistungsreduzierung über 1000M, Leistungsreduzierung um 10% pro 1000M |
| Umgebungstemperatur | -10℃ ~+40℃ (Umgebungstemperatur ca. 40℃~50℃, bitte mit Leistungsreduzierung) |
| Luftfeuchtigkeit | 5% bis 95% relative Luftfeuchtigkeit, keine Kondensation |
| Vibration | <5.9M/S (0.6g) |
| Store-Umgebung | Innen, vor direkter Sonneneinstrahlung geschützt, kein Staub, kein korrosives Gas, kein entzündliches Gas, kein Ölnebel, kein Dampf, kein Tropfen und kein Salzgehalt usw |
| Temperatur speichern | -40℃ ~ +70℃ |
