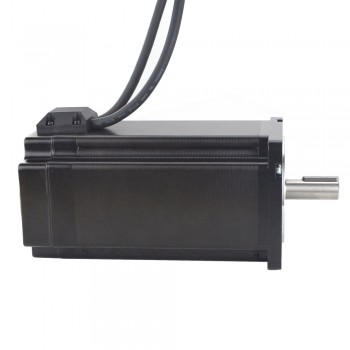

Nema 34 Closed Loop Schrittmotor 34E1K-120 P-Serie 12 Nm 1.8 Grad mit Encoder 1000 CPR 2 Phasen

Artikelnummer:34E1K-120
Rezension schreiben

Handbücher und Dokumentation: Vollständiges Datenblatt:
34E1K-120.pdf

Drehmomentkurve:
34E1K-120 Torque Curve.pdf

Preis:€122.87

Kunde hat auch gekauft

Nema 23 Closed Loop Schrittmotor 1,26 Nm mit Encoder 1000CPR 1.26Nm 1.8 Grad Bipolar Schrittmotor mit Encoder

Hersteller #: 23HS22-2804D-E1000; Motorentyp: Bipolar; Schrittwinkel: 1.8 Grad; Haltemoment: 1.26Nm(178.4oz.in);Rahmengröße: 57 x 57mm; Körper Länge: 56mm; Schaftdurchmesser: Φ8mm.Ausgangssignal: 2 Kanäle; Auflösung: 1000ppr.

Preis:€55.54

Menge :
In den Warenkorb legen

Beschreibung Spezifikationen Maßgefertigtes Design Bewertungen

Nema 34 Closed Loop Schrittmotor 34E1K-120 P-Serie 12 Nm 1.8 Grad mit Encoder 1000 CPR 2 Phasen

Elektrische Spezifikation

Hersteller #: 34E1K-120

Anzahl der Phasen: 2

Schrittwinkel: 1.8 Grad

Haltemoment: 12 Nm(1700 oz.in);

Strom: 6.0 A;

Phasenwiderstand: 0.72 ohms;

Induktivität: 7.3 mH ± 20%(1KHz);

Physikalische Spezifikation

Rahmengröße: 86 x 86 mm

Körper Länge: 150.6 mm

Schaftdurchmesser: Φ14 mm

Schaftlänge: 37 mm

Nutlänge: 25 mm

Anzahl Leiter: 4

Leitungslänge: 270 mm

Gewicht: 5.0 kg

Steuerung kodieren(1000CPR)

Weiss--GND

Rot--+5VCC

Blau--EA-

Schwarz--EA+

Grün--EB-

Gelb--EB+

Verbindung

A+	A-	B+	B-
Weiss	Grün	Blau	Schwarz

Précédent: Nema 34 Closed Loop Schrittmotor mit Encoder 1000CPR 4,6 Nm 1,8 Grad 6A Bipolar 2 Phasen Geschlossener Regelkreis
Suivant: P-Serie Nema 34 Schrittmotor mit Geschlossenem Regelkreis mit Encoder und Bremse 12 Nm 1,8 Grad 2 Phasen

Spezifikation
Haltemoment (Ncm)	1200
Haltemoment (oz.in)	1700
Induktivität(mH)	7.3
Leitungslänge(mm)	270
Nema Größe	Nema 34
Phasenwiderstand(ohm)	0.72
Nennstrom (A)	6.0
Schaftdurchmesser(mm)	14
Schaftlänge(mm)	37
Schrittwinkel(°)	1.8
Anzahl der Phasen	2
Encoder Spezifikation
Auflösung(CPR)	1000
Ausgangssignalkanäle	2 Kanäle
