YE-Serie 1-Achsen Closed Loop Schrittmotor CNC Kit YE-Serie 2,0 Nm Nema 23 Motor & Treiber

YE-Serie 1-Achsen Closed Loop Schrittmotor CNC Kit YE-Serie 2,0 Nm Nema 23 Motor & Treiber

Dieses CNC-Kit beinhaltete:
1 x OK2D57ECS Closed-Loop-Schritttreiber 1~6A 24~48VDC für Nema 23, Nema 24 Schrittmotor

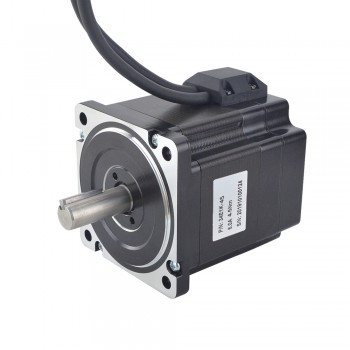

1 x E-Serie Nema 23 Closed Loop Schrittmotor 2,0 Nm/283.28oz.in Encoder 1000CPR
1 x 1,7 m (67") langes Encoder-Verlängerungskabel für Schrittmotortreiber mit geschlossenem Regelkreis
1 x RV-4 AWG20 1,7 m langes Motorverlängerungskabel mit GX16-Luftfahrtstecker

Spezifikation

• Teilenummer: 23HE30-5004D-E1000
• Anzahl der Phasen: 2
• Haltemoment: 2.0 Nm(283.28oz.in)
• Strom: 5.0 A
• Phasenwiderstand: 0.42 ohms± 10%
• Induktivität: 1.7 mH ± 20%(1KHz)
• Rahmengröße: 57 x 57 mm
• Körper Länge: 76 mm
• Schaftdurchmesser: Φ8 mm
• Schaftlänge: 21 mm
• D-cut Wellenlänge: 15 mm
• Leitungslänge: 300 mm

Encoder Spezifikation

• Antriebsspannung: 5V
• Ausgangsstrom: 55mA
• Auflösung: 1000ppr
• Ausgangssignal: 2 Channels
• Bohrungsdurchmesser: Φ8mm
• Ausgangsfrequenz: ≤1MHz
• Laufgeschwindigkeit: ≤5000rpm

Treiberspezifikation

Hauptmerkmale:
Geschlossener Regelkreis, verhindert Synchronisationsverlust
Reduzierte Motorerwärmung und effizienter
Sanfte Bewegung und niedriges Motorgeräusch
Kein Tuning und immer stabil
Schnelle Reaktion, keine Verzögerung und fast keine Einarbeitungszeit




Leistungsparameter:
Einführung eines neuen 32-Bit-Motorsteuerungs-Dual-Core-DSP-Chips;
Einführung fortschrittlicher Vektorstrom-, Geschwindigkeits- und Positionsregelalgorithmen;
Das Verhältnis von statischem Strom und dynamischem Strom kann automatisch eingestellt werden;
Der Motor ist mit 1000-Zeilen-Encoder ausgestattet;
Optokoppler-isolierter Differenzsignaleingang;
Die Impulsantwortfrequenz kann bis zu 200 kHz erreichen;
Es verfügt über mehrere Schutzfunktionen wie Überstrom, Überspannung, Übergeschwindigkeit, Überhitzung und übermäßigen Trackingfehler.



Spezifikationen:
Modell: OK2D57ECS
Ausgangsspitzenstrom: 1 ~ 6,0 A
Eingangsspannung: +24~48 VDC (typisch 36 VDC)
Logiksignalstrom: 7–20 mA (typisch 10 mA)
Impulseingangsfrequenz: 0 ~ 200 kHz
Logikstrom des digitalen Ausgangsports: 100 mA
Spannungswiderstand des digitalen Ausgangsanschlusses: 24 V
Leistung: 150 W
Isolationswiderstand: 500 MΩ
Gewicht: 300 g;



Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ – 50℃
Luftfeuchtigkeit: 40 % rF – 90 % rF
Betriebstemperatur: 70℃ MAX
Vibration: 10 ~ 55 Hz/0,15 mm
Lagertemperatur: -20℃ －+65℃;


Verbindung

Ressourcen

• Motordatenblatt: 23HE30-5004D-E1000.pdf
• Motordrehmomentkurve: 23HE30-5004D-E1000_Torque_Curve.pdf
• Fahrerhandbuch: CL57Y.pdf
