NEMA 34 Closed Loop Schrittmotor 5,8Nm 1,8°Ø14 mm Welle mit Passfedernut und 1000PPR Encoder 86 × 86 mm

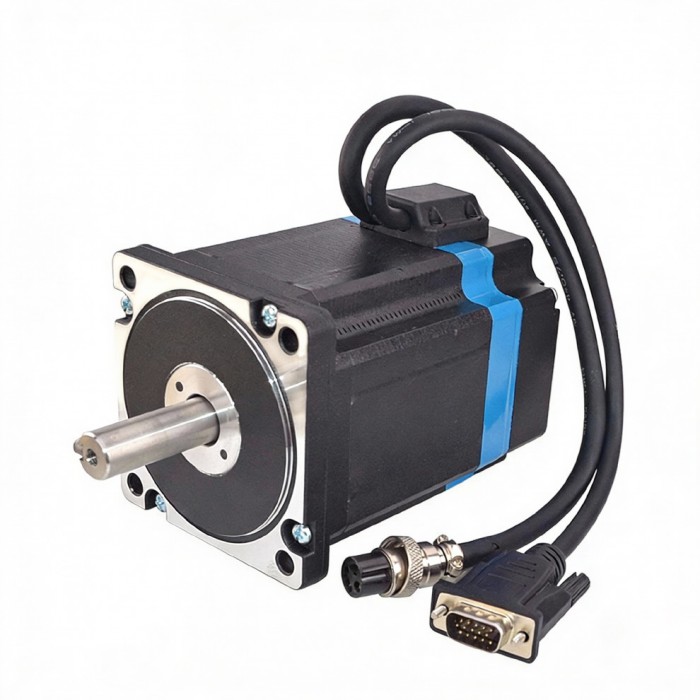

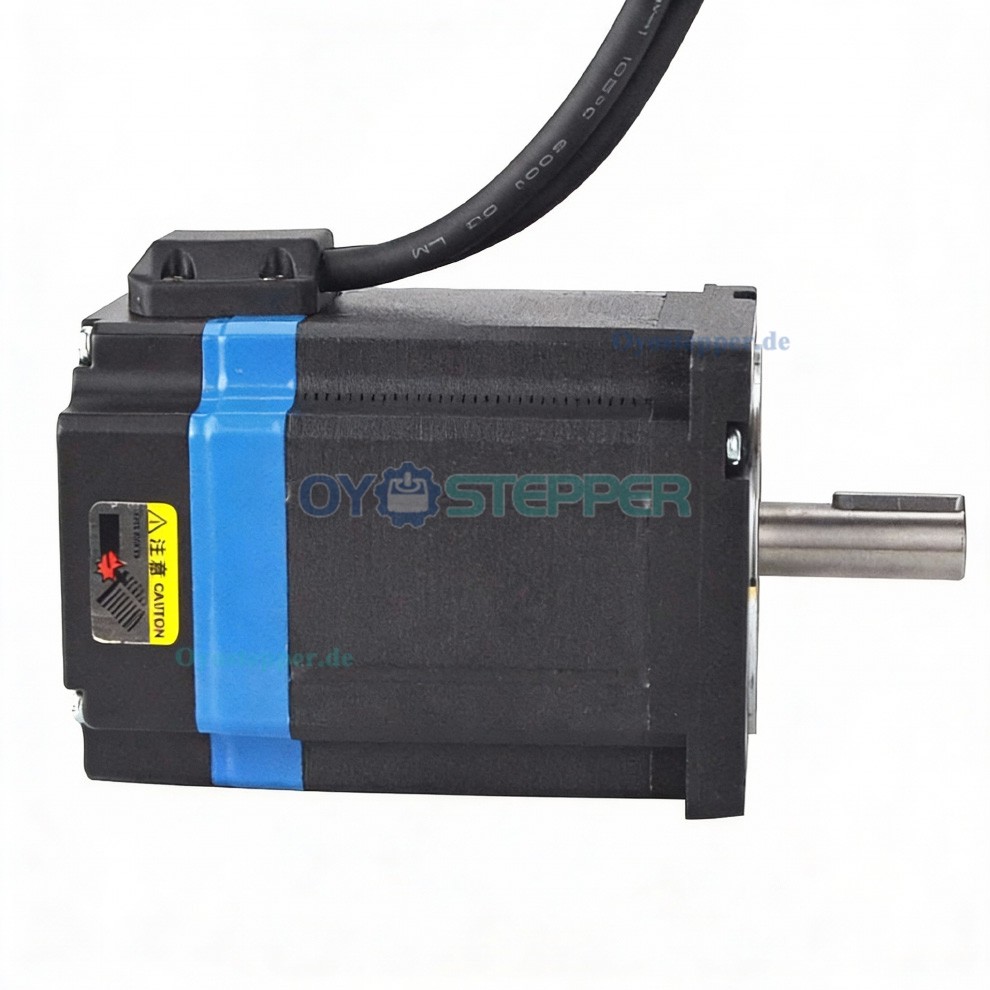

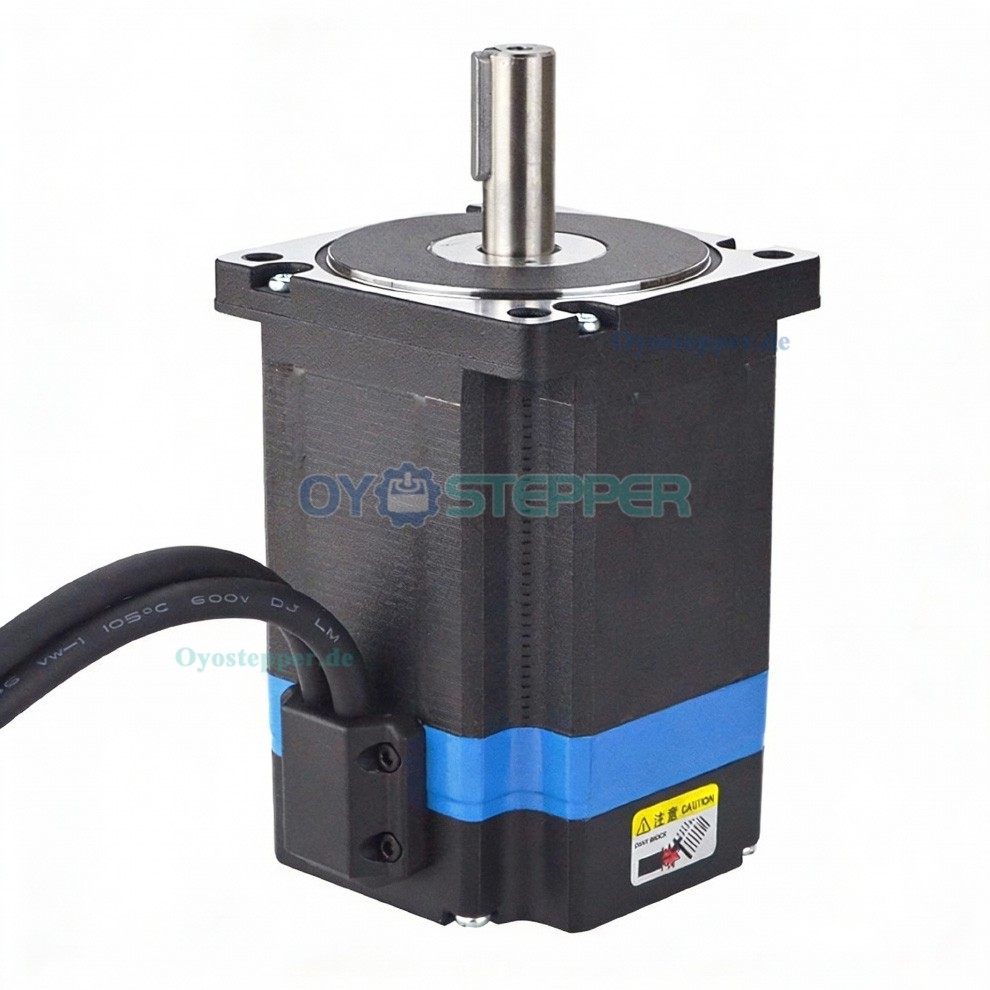

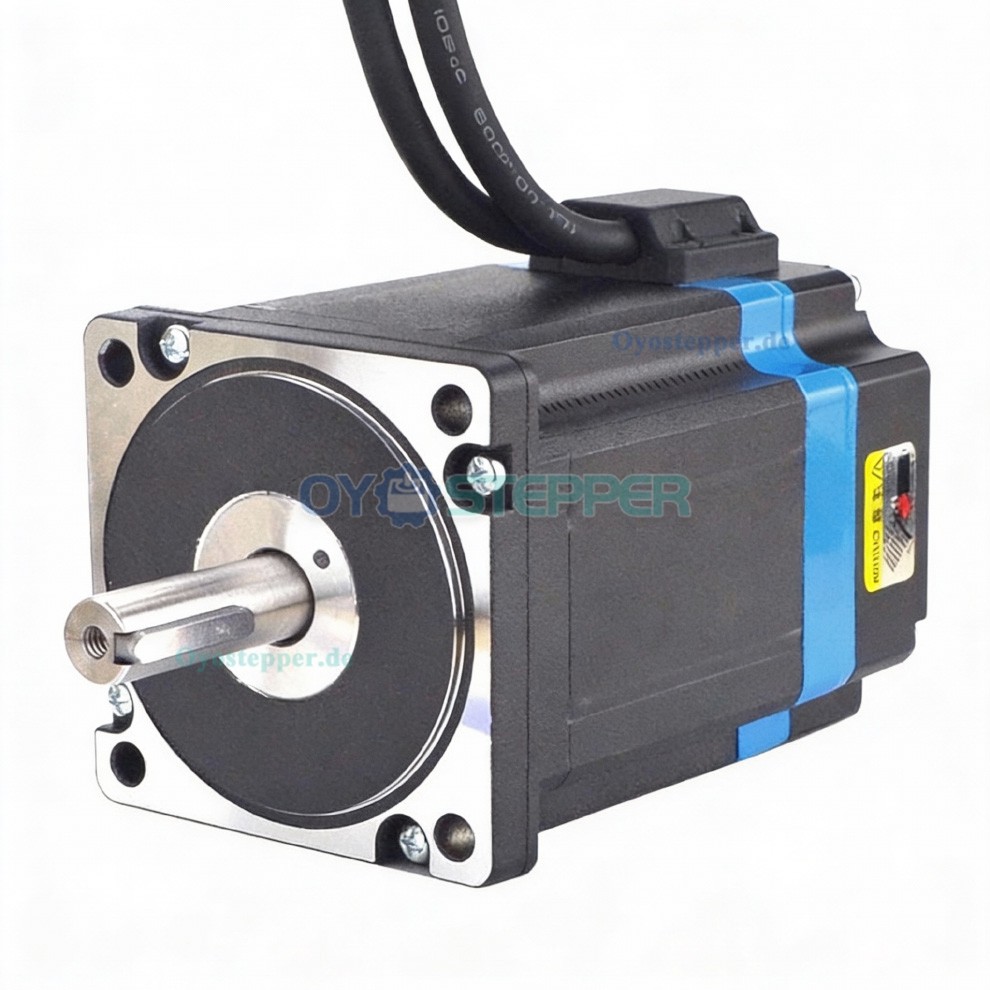

Dieser bipolare Schrittmotor vom Typ NEMA 34 hält 5,8 Nm bei 6 A, verfügt über einen Schrittwinkel von 1,8° und beinhaltet einen 1000-PPR-Encoder mit 5-V-Differenzausgang.
Motordaten:
Hersteller-Artikelnummer: 34HS38-6004D-E1000
Motortyp: Bipolarer Schrittmotor
Schrittwinkel: 1,8°

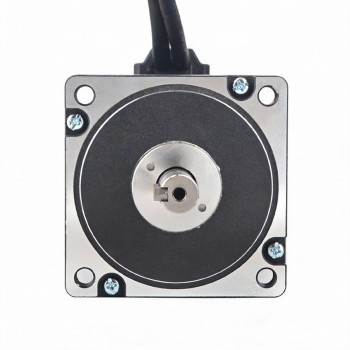

Flanschmaß: 86×86mm
Haltemoment: 5,8N·m(821,35oz·in)
Nennstrom pro Phase: 6A
Wellendurchmesser: Ø14mm
Wellenlänge: 40mm
Länge der Passfedernut: 25mm
Phasenwiderstand: 0,32Ω
Phaseninduktivität: 2,8mH±20% bei 1kHz
Anzahl der Anschlussleitungen: 4
Länge der Anschlussleitungen: 300mm
Encoder-Daten:
Versorgungsspannung: 5V
Ausgangsstrom: 55mA
Auflösung: 1000Impulse pro Umdrehung
Ausgangssignal: 2 Kanäle
Bohrungsdurchmesser: Ø8mm
Ausgangsfrequenz: ≤1MHz
Maximale Drehzahl: ≤5000U/min
Schutzart: IP20

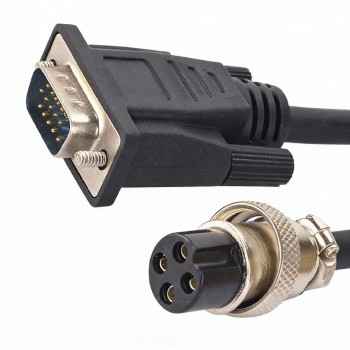

Anschluss
| A+ | A- | B+ | B- |
| Weiß | Grün | Blau | Schwarz |
.jpg "NEMA 34 Closed Loop Schrittmotor 5,8Nm 1,8°Ø14 mm Welle mit Passfedernut und 1000PPR Encoder 86 × 86 mm")
.jpg "NEMA 34 Closed Loop Schrittmotor 5,8Nm 1,8°Ø14 mm Welle mit Passfedernut und 1000PPR Encoder 86 × 86 mm")
.jpg "NEMA 34 Closed Loop Schrittmotor 5,8Nm 1,8°Ø14 mm Welle mit Passfedernut und 1000PPR Encoder 86 × 86 mm")
.jpg "NEMA 34 Closed Loop Schrittmotor 5,8Nm 1,8°Ø14 mm Welle mit Passfedernut und 1000PPR Encoder 86 × 86 mm")

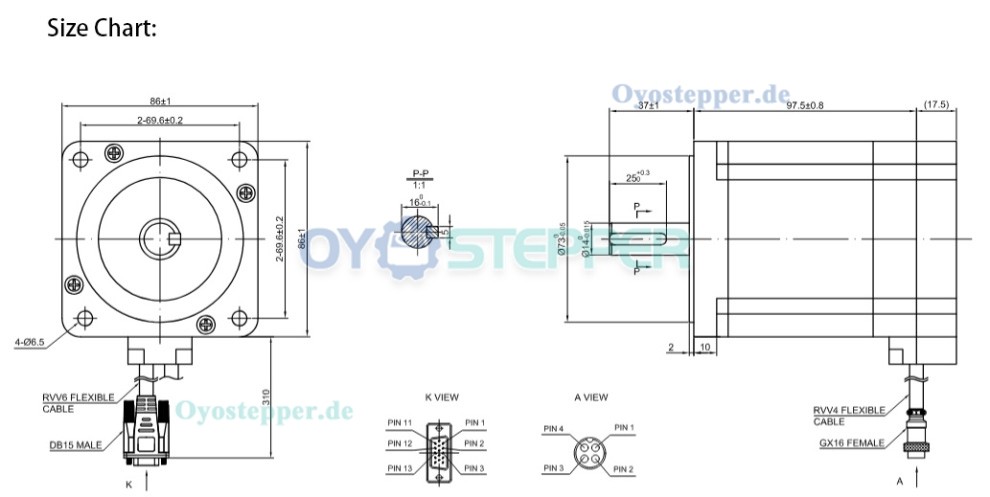

| Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Körper Länge(mm) | 97.5 |
| Haltemoment (Ncm) | 580 |
| Haltemoment (oz.in) | 821.35 |
| Leitungslänge(mm) | 300 |
| Nema Größe | Nema 34 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 37 |
| Schrittwinkel(°) | 1.8 |
| Anzahl der Phasen | 2 |
| Abtriebswellentyp | Passfedernut |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
