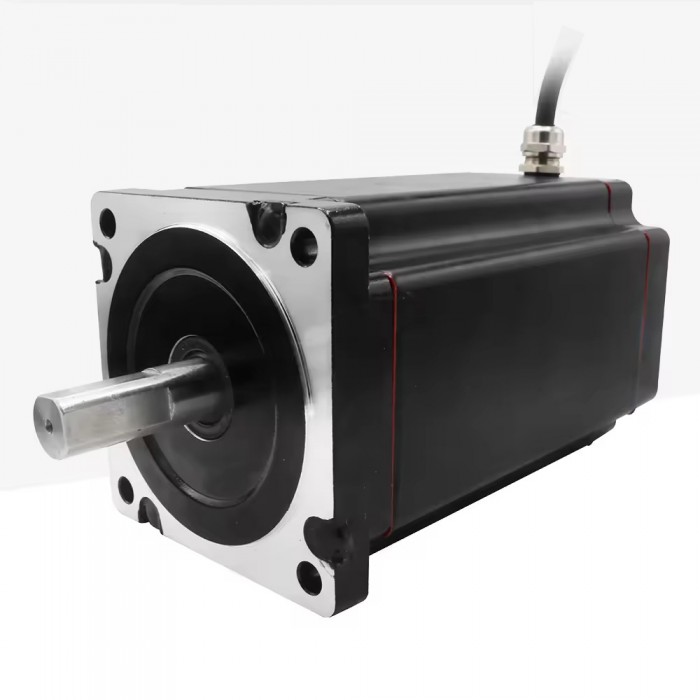

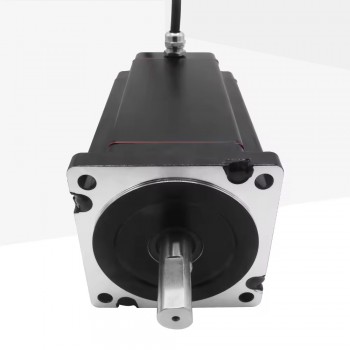

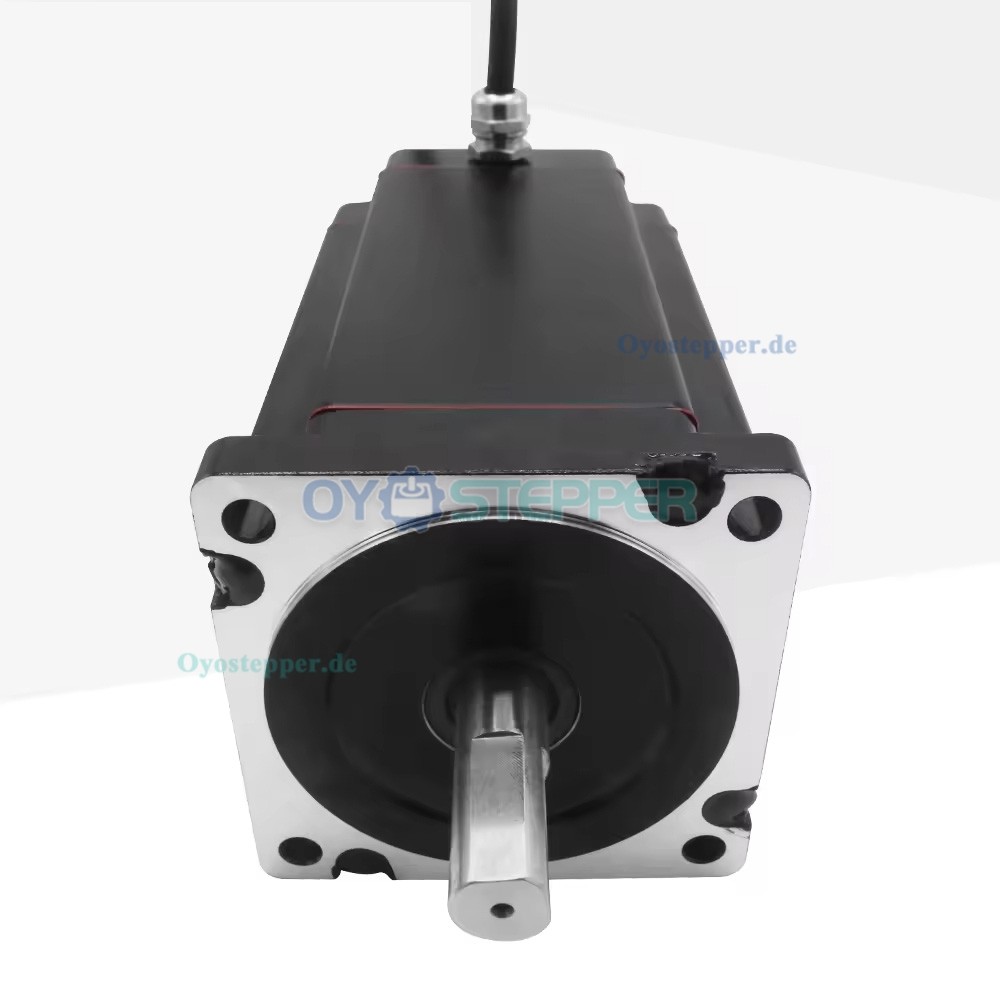

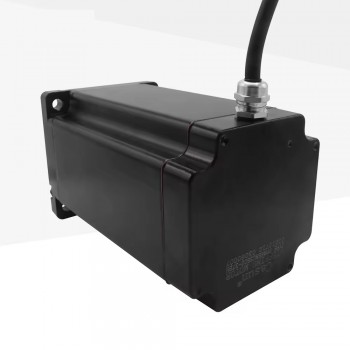

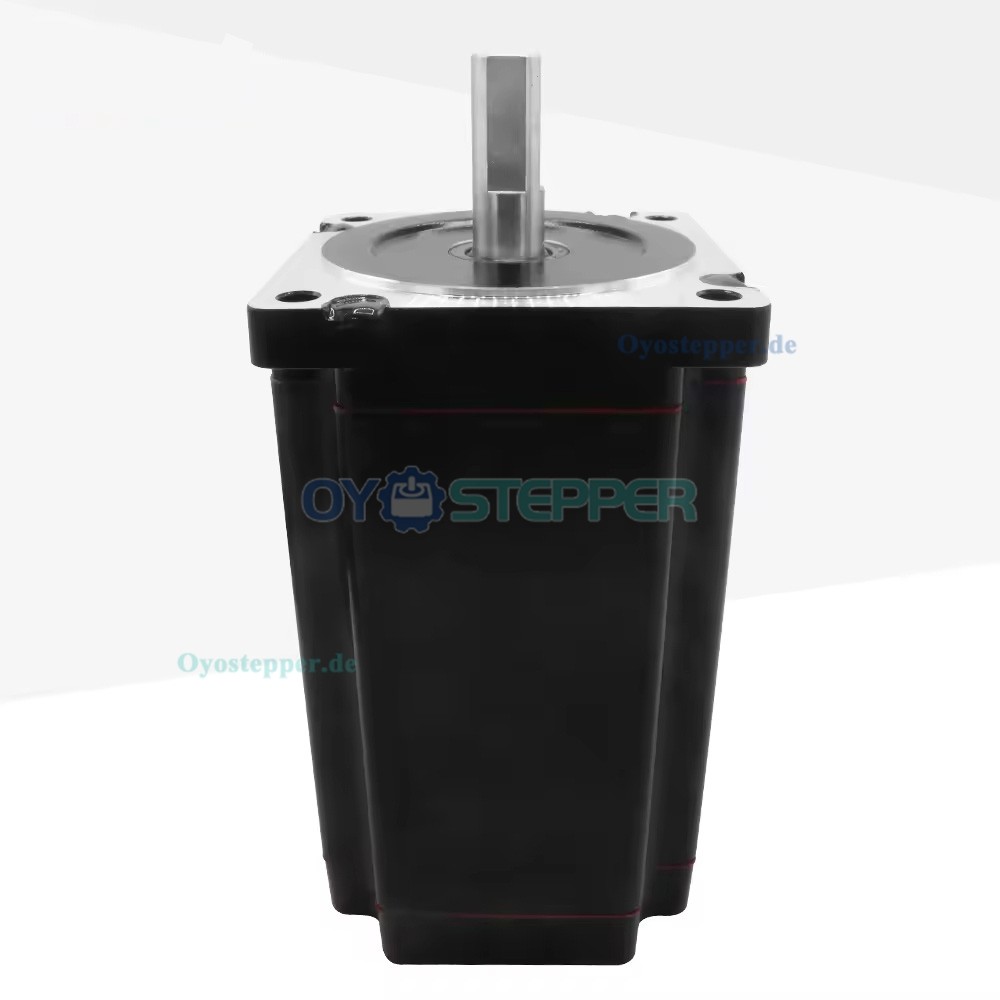

CASUN NEMA34 Hybrid Wasserdichter Schrittmotor IP67 9Nm 1,8° 12,95V 2 Phasen 86×86mm

2-Phasen-Schrittmotor FP86SHC3502-37BH mit 1,8° Schrittwinkel, 9N·m Haltemoment und 3A Nennstrom pro Phase. Das Flanschmaß beträgt 86×86mm, die Gehäuselänge 150±1mm.

Elektrische Kenndaten:
Modell: FP86SHC3502-37BH
Phasenanzahl: 2
Schrittwinkel: 1,8°
Haltemoment: 9N·m
Rastmoment: 0,28N·m
Nennstrom pro Phase: 3A
Nennspannung: 12,95V
Widerstand pro Wicklung: 0,95Ω±10%
Induktivität pro Wicklung: 3,6mH±20%
Rotorträgheitsmoment: 4500g·cm²

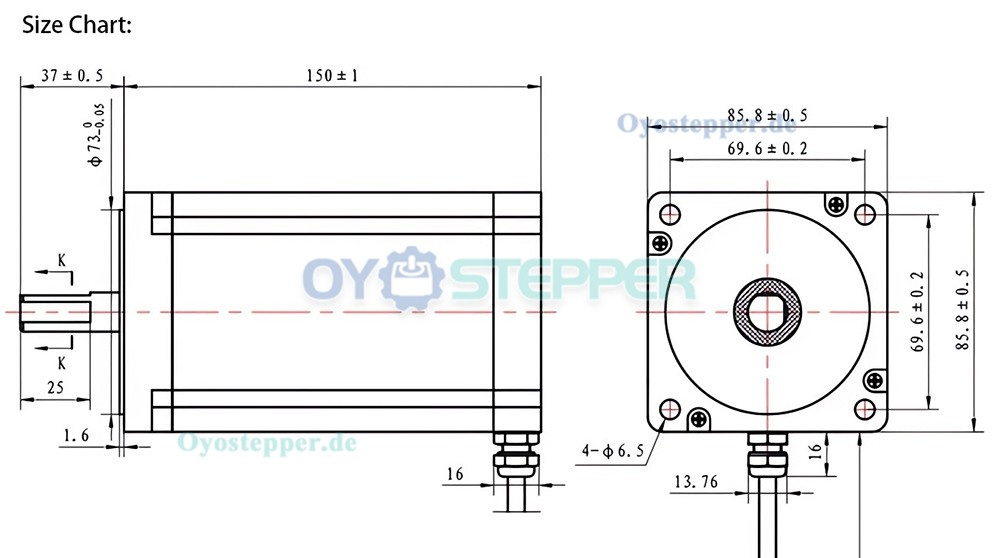

Mechanische Daten:
Flanschmaß: 86×86mm
Gehäuselänge: 150±1mm
Wellendurchmesser: Ø13,76mm
Wellenlänge: 37±0,5mm
Länge der D-Wellen-Abflachung: 25mm
Anzahl der Anschlussleitungen: 4
Gewicht: 5kg

CASUN NEMA34 Hybrid Wasserdichter Schrittmotor IP67 9Nm 1,8° 12,95V 2 Phasen 86×86mm

Précédent: NEMA 34 Closed Loop Schrittmotor 5,8Nm 1,8°Ø14 mm Welle mit Passfedernut und 1000PPR Encoder 86 × 86 mm
Suivant: CASUN NEMA34 Wasserdichter Schrittmotor IP67 4,5Nm 1,8° 4A 36–48VDC 2 Phasen 86×86mm

Spezifikation
Bipolar/Unipolar	Bipolar
Körper Länge(mm)	150
Haltemoment (Ncm)	900
Nema Größe	Nema 34
Anzahl der Leiter	4
Schaftdurchmesser(mm)	13.76
Schaftlänge(mm)	37
Schrittwinkel(°)	1.8
Anzahl der Phasen	2
IP-Schutz	IP67
Abtriebswellentyp	D-Schnitt
Einzelne Welle/Doppelwelle	Einzelne Welle
