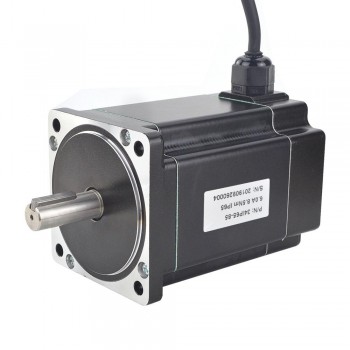

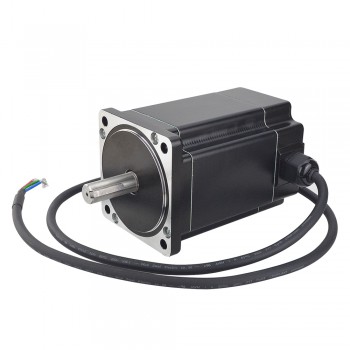

P-Serie IP65 Nema 34 Wasserdichter Schrittmotor 2 Phasen 1.8 Grad 8.5 Nm 6.0A Hybrid Schrittmotor 4 Drähte
P-Serie IP65 Nema 34 Wasserdichter Schrittmotor 2 Phasen 1.8 Grad 8.5 Nm 6.0A Hybrid Schrittmotor 4 Drähte
Elektrische Spezifikation
- Hersteller #: 34IP65-85
- Anzahl der Phasen: 2
- Schrittwinkel: 1.8 Grad
- Haltemoment: 8.5 Nm(1203.94 oz.in)
- Strom: 6.0 A
- Phasenwiderstand: 0.55 ohms
- Induktivität: 5.0 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 86 x 86 mm
- Körper Länge: 126.5 mm
- Schaftdurchmesser: Φ14 mm
- Schaftlänge: 37 mm
- Nutlänge: 25 mm
- Leitungslänge: 1000 mm
- Gewicht: 3.6 kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
Vollständiges Datenblatt: 34IP65-85.pdf
Drehmomentkurve: 34IP65-85 Torque Curve.pdf
| Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 850 |
| Haltemoment (oz.in) | 1203.94 |
| Induktivität(mH) | 5.0 |
| Leitungslänge(mm) | 1000 |
| Nema Größe | Nema 34 |
| Phasenwiderstand(ohm) | 0.55 |
| Nennstrom (A) | 6 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 37 |
| Schrittwinkel(°) | 1.8 |
| Anzahl der Phasen | 2 |
| IP-Schutz | IP65 |
| Luftfahrtstecker | PG9 |
