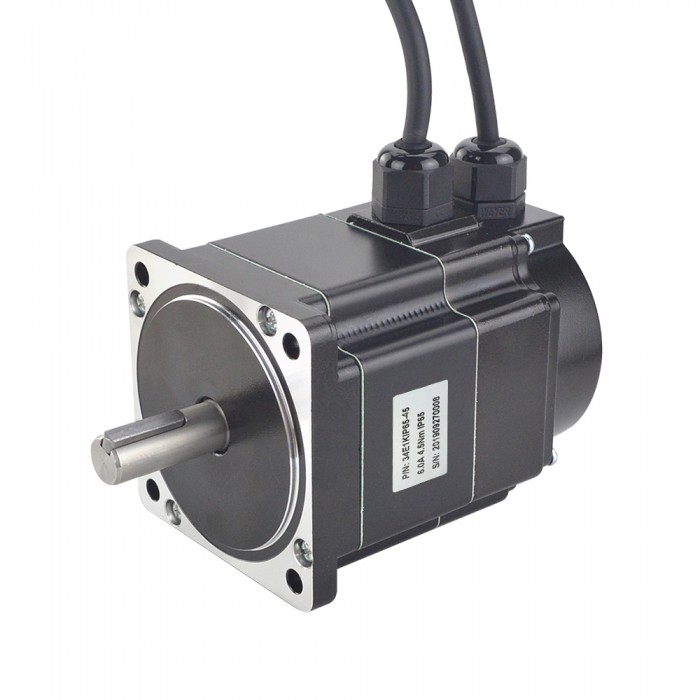

P Serie IP65 Nema 34 Wasserdichter Closed-Loop Schrittmotor 1,8 Grad 4,5 Nm 2 Phasen mit Encoder 1000CPR
P Serie IP65 Nema 34 Wasserdichter Closed-Loop Schrittmotor 1,8 Grad 4,5 Nm 2 Phasen mit Encoder 1000CPR
Elektrische Spezifikation
- Hersteller #: 34E1KIP65-45
- Anzahl der Phasen: 2
- Schrittwinkel: 1.8 Grad
- Haltemoment: 4.5 Nm(637.38 oz.in)
- Strom: 6.0 A
- Phasenwiderstand: 0.34 ohms
- Induktivität: 2.4 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 86 x 86 mm
- Körper Länge: 87.8 mm
- Schaftdurchmesser: Φ14 mm
- Schaftlänge: 37 mm
- Nutlänge: 25 mm
- Leitungslänge: 1000 mm
- Gewicht: 2.1 kg
Encode Control(1000CPR)
- Schwarz--GND
- Rot--+5VCC
- Blau/Weiss--EA-
- Blau--EA+
- Orange/Weiss--EB-
- Orange--EB+
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
Ressourcen
Vollständiges Datenblatt: 34E1KIP65-45.pdf
Drehmomentkurve: 34E1KIP65-45 Torque Curve.pdf
| Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637.38 |
| Induktivität(mH) | 2.4 |
| Leitungslänge(mm) | 1000 |
| Phasenwiderstand(ohm) | 0.34 |
| Nennstrom (A) | 6 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 37 |
| Schrittwinkel(°) | 1.8 |
| Anzahl der Phasen | 2 |
| IP-Schutz | IP65 |
| Luftfahrtstecker | PG9 |
| Encoder Spezifikation | |
| Auflösung(CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
