Nema 11 Externer Schrittmotor Linearaktuator 51mm Stapel 0.67A Führen 0.635mm/0.025" Länge 100mm
Nema 11 Externer Schrittmotor Linearaktuator 51mm Stapel 0.67A Führen 0.635mm/0.025" Länge 100mm

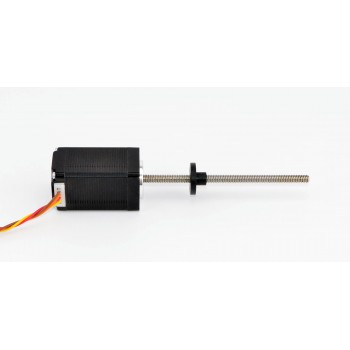

Dieses Modell ist ein Economy-Linearschrittmotor mit dem Namen Nema 11 External Linear Actuator, der Motorteil ist ein 51 mm 1,8 Grad 0,67 A Nema 11 Schrittmotor. Es wurde mit einer 100-mm-Tr4,76x0,635-Gewindestange integriert, und eine POM-Schraubenmutter bewegt sich entlang der Gewindestange.
Elektrische Spezifikation
- Hersteller #: 11LS20-0674E-100A
- Motorentyp: Externer Linearmotor
- Schrittwinkel: 1.8 Grad
- Haltemoment: 12.0Ncm(17oz.in)
- Strom: 0.67A
- Phasenwiderstand: 9.2ohms
- Stromspannung: 6.2V
- Induktivität: 5.7mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 28 x 28mm
- Körper Länge: 51mm
- Leitspindellänge: 100mm（3.937"）
- Leitspindeldurchmesser: Φ4.76mm（0.1874"）
- Führen/Schritt: 0.003175mm(0.000125" )
- Spindelsteigung: 0.635mm（0.025"）
- Anzahl Leiter: 4
- Leitungslänge: 300mm
- Gewicht: 220g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Braun
|
Gelb
|
Orange
|
Ressourcen
Vollständiges Datenblatt: 11LS20-0674E-100A.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 12 |
| Haltemoment (oz.in) | 17 |
| Induktivität(mH) | 5.7 |
| Motorentyp | Extern |
| Phasenwiderstand(ohm) | 9.2 |
| Nennstrom (A) | 0.67 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 51 |
| Rahmengröße(mm) | 28x28 |
| Leitspindeldurchmesser(mm) | 4.76 |
| Leitspindellänge(mm) | 100 |
| Spindelsteigung(mm) | 0.635 |
| Leitspindelhub/Schrittlänge(mm) | 0.003175 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 304 |
