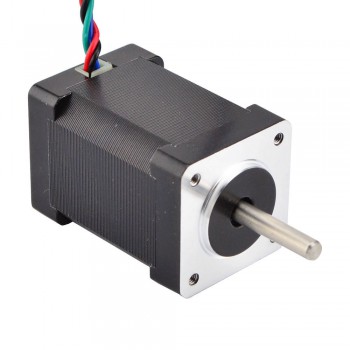

Nema 14 Schrittmotor Bipolar 1.8 Grad 40Ncm 1.5A 4.2V 4 Drähte Kleiner Hybrid-Schrittmotor

Nema 14 Schrittmotor Bipolar 1.8 Grad 40Ncm 1.5A 4.2V 4 Drähte Kleiner Hybrid-Schrittmotor
Artikelnummer:14HS20-1504S
Bewertung: Rezension schreiben
Preis:€16.05
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
10 €15.25 5%
30 €14.92 7%
50 €14.45 10%
100 €13.65 15%
In den Warenkorb legen

Nema 14 Schrittmotor Bipolar 1.8 Grad 40Ncm 1.5A 4.2V 4 Drähte Kleiner Hybrid-Schrittmotor



Dieser Nema 14 Schrittmotor ist das stärkste Modell in Nema 14 Motoren, mit Schrittwinkel 1.8deg und Größe 35x35x52mm. Es hat 4 Drähte, jede Phase zieht 1,5A bei 4.2V, mit Haltemoment 40Ncm (56.7oz.in).



Elektrische Spezifikation:

  • Hersteller #: 14HS20-1504S
  • Motorentyp: Bipolar
  • Schrittwinkel: 1.8 Grad
  • Haltemoment: 40Ncm(56.7oz.in)
  • Strom: 1.5A
  • Stromspannung:4.2V
  • Phasenwiderstand: 2.8ohms
  • Induktivität: 3.8mH ± 20%(1KHz);
  •

Physikalische Spezifikation:

  • Rahmengröße: 35 x 35mm
  • Körper Länge: 52mm
  • Schaftdurchmesser: Φ5mm
  • Schaftlänge: 24mm
  • Double D-Schnittlänge: 15mm
  • Anzahl Leiter: 4
  • Leitungslänge: 400mm
  • Gewicht: 290g;

Verbindung

A+
A-
B+
B-
Schwarz
Grün
Rot
Blau



Ressourcen

Vollständiges Datenblatt: 14HS20-1504S.pdf

Drehmomentkurve: 14HS20-1504S Torque Curve.pdf

Précédent: Nema 14 Schrittmotor 1.8 Grad 23Ncm 0,5A 7.5V 4 Drähte Hybrid-Schrittmotor 35 x 35mm
Suivant: Nema 14 Schrittmotor 5 Volt 0.9 Grad 5Ncm 0,5A 5V 4 Drähte Bipolar Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment (Ncm) 40
Haltemoment (oz.in) 56.7
Induktivität(mH) 3.8
Phasenwiderstand(ohm) 2.8
Nennstrom (A) 1.5
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 52
Rahmengröße(mm) 35x35
Einzelne Welle/Doppelwelle Einzelne Welle
Abtriebswellentyp D-Cut
Schaftdurchmesser(mm) 5
Schaftlänge(mm) 24
Anzahl der Leiter 4
Leitungslänge(mm) 400
Gewicht(g) 350
  • Stecker: Molex, Harwin, Tyco/AMP, JST etc.
  • Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
  • Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
  • Wicklung: Widerstand, Induktivität, Nennstrom, usw.

Günter – 18 Jun 2024

Habe es als Ersatz für den Extrudermotor meines Prusa i3 MK3 verwendet und es ist perfekt.
