OUKEDA PM25 Permanentmagnet-Schrittmotor, 2-Phasen, 1,8°, 1A, 12 Ncm, 36,5 × 36,5 mm

OUKEDA PM25 Permanentmagnet-Schrittmotor, 2-Phasen, 1,8°, 1A, 12 Ncm, 36,5 × 36,5 mm

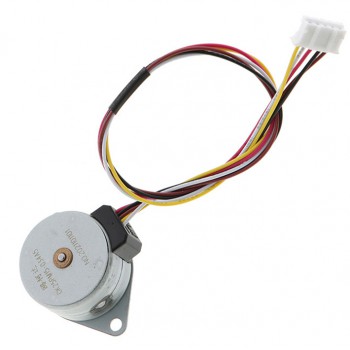

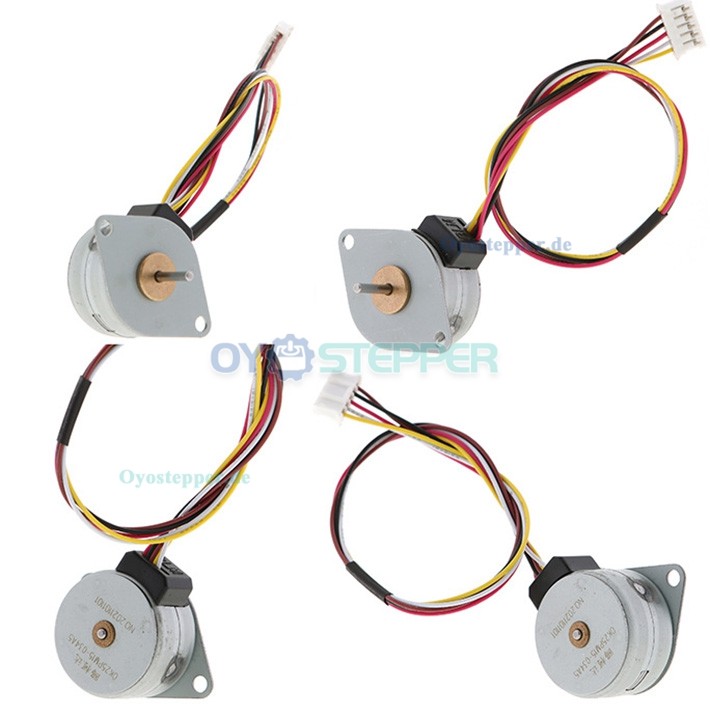

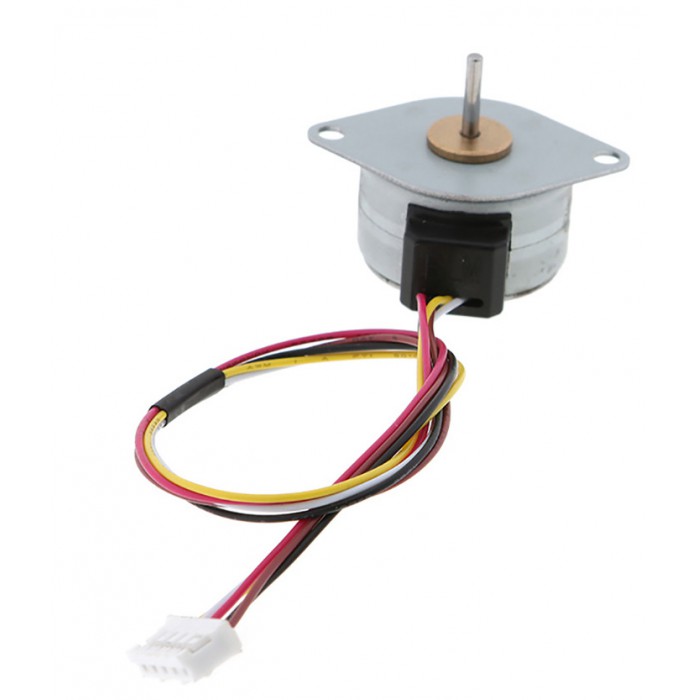

Der OUKEDA PM25 Schrittmotor OK25PM15-034A5 ist ein 2-Phasen-Permanentmagnetmotor mit einem Schrittwinkel von 1,8° und einem statischen Moment von 12 Ncm. Er arbeitet bei einem Phasenstrom von 1 A und einer Betriebsspannung von 2–24 VDC. Der Motor hat einen Durchmesser von 36,5 mm, eine Gehäuselänge von 20 mm sowie eine 5 mm Welle mit D-Schnitt. Der Phasenwiderstand beträgt 10 Ohm, die Induktivität 6 mH. Anschlusslänge: 240 mm, Gewicht: 100 g.

Elektrische Daten:
Hersteller-Teilenummer: OK25PM15-034A5
Motortyp: PM-Schrittmotor
Phase: 2
Schrittwinkel: 1,8°
Phasenstrom: 1A
Phasenspannung: 10 VDC
Betriebsspannung: 2–24 V
Statisches Moment: 12 Ncm (16,90 oz.in)
Phasenwiderstand: 10 ± 7 % Ohm (25 °C)
Induktivität: 6 mH ± 20 %
Isolationsklasse: B；

Physikalische Daten:
Rahmengröße: Φ36,5 mm
Gehäuselänge: 20 mm
Wellendurchmesser: Φ5 mm
Wellenlänge: 22 mm
D-Schnittlänge: 17 mm
Anzahl der Anschlüsse: 4
Anschlusslänge: 240 mm
Gewicht: 100 g
