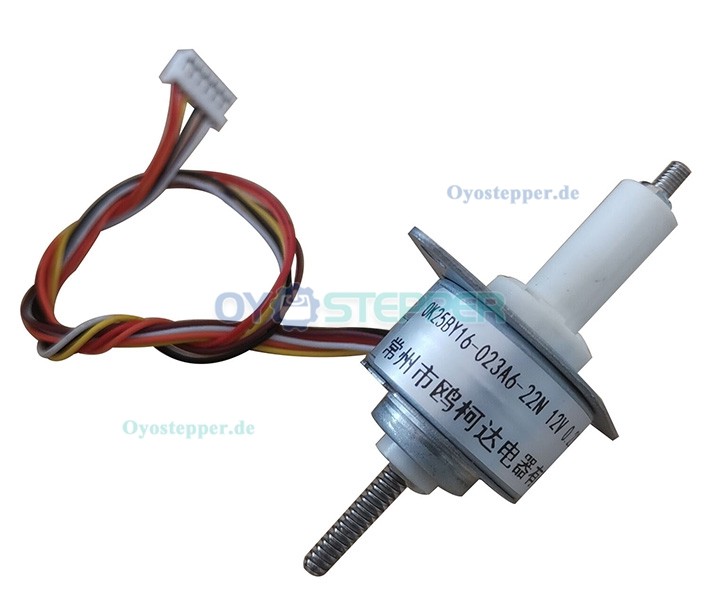

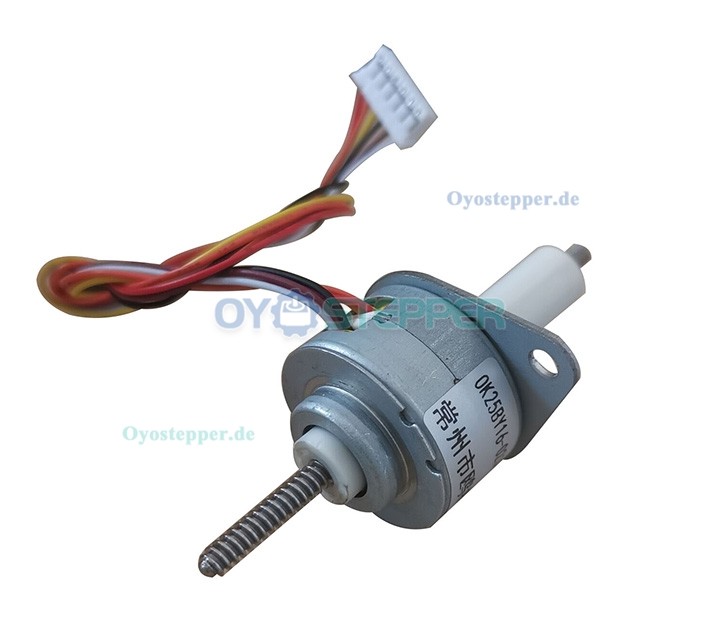

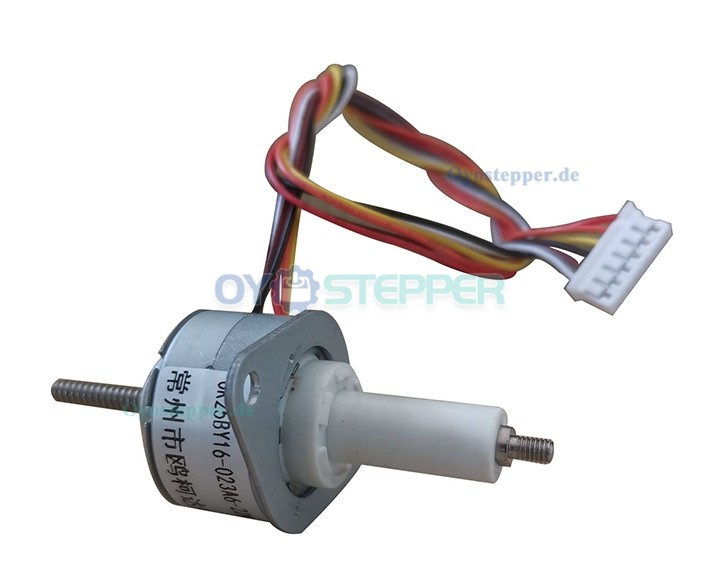

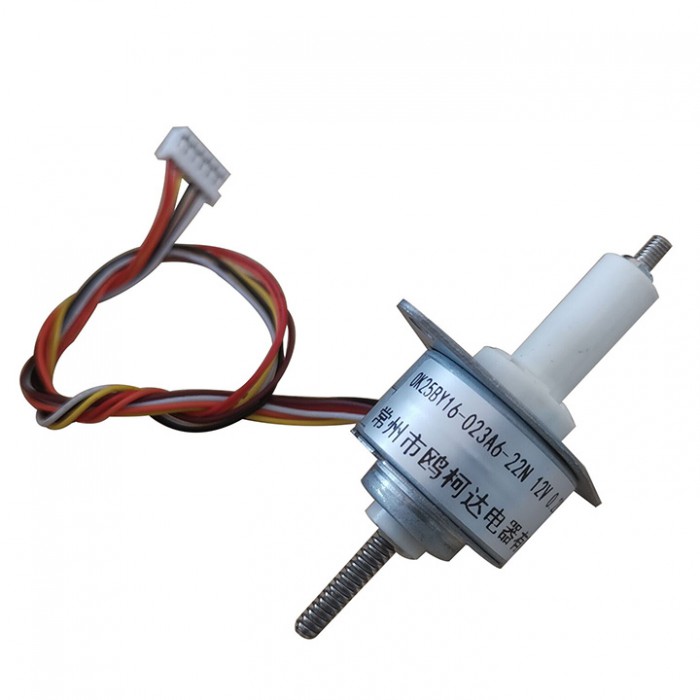

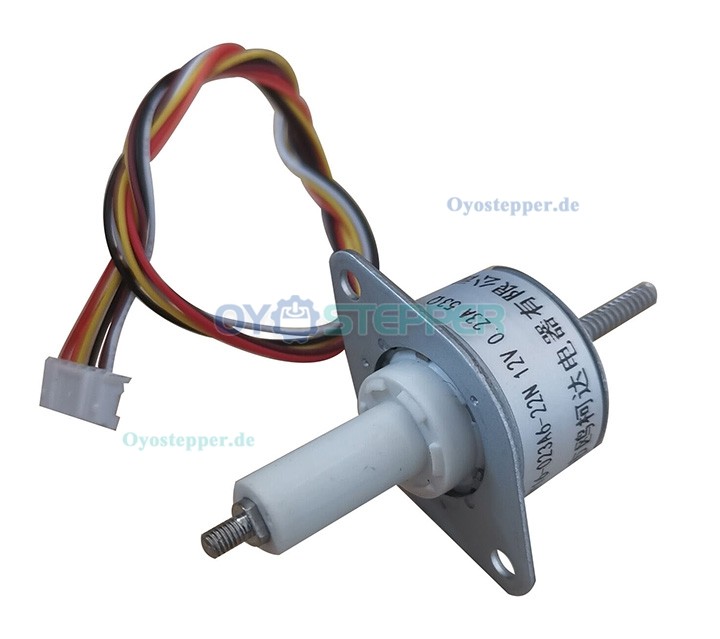

Der OUKEDA PM Linear-Schrittmotor OK25BY16-023A6-22N ist ein 4-Phasen-Permanentmagnetmotor mit einem Schrittwinkel von 15° und einem Phasenstrom von 0,23 A bei 12 VDC. Bei 100 PPS erzeugt der Motor eine Schubkraft von über 1,5 kgf (15 N). Der Widerstand beträgt 53 Ohm, die Induktivität 9 mH. Der Motor hat eine Baugröße von Ø25 × 16 mm und ist der Isolationsklasse E zugeordnet.

Elektrische Daten:
Hersteller-Teilenummer: OK25BY16-023A6-22N
Motortyp: Linearer PM-Schrittmotor
Phase: 4
Schrittwinkel: 15 Grad
Phasenstrom: 0,23 A
Phasenspannung: 12 VDC
Schubkraft bei 100 PPS: > 1,5 kgf (15 N)
Phasenwiderstand: 53 ± 7 % Ohm (20 °C)
Leerlauffrequenz: 350 PPS
Induktivität: 9 mH ± 20 %
Isolationsklasse: E;

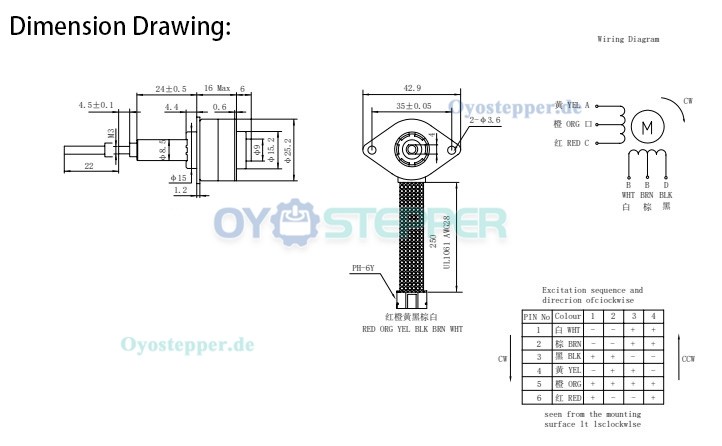

Physical Specification
Frame Size: Φ25 mm
Body Length: 16 mm
Maxium Travel:22mm
Step Increment:0.0417mm/step
Number of Leads:3
Lead Length: 70 mm
Weight: 37g;
