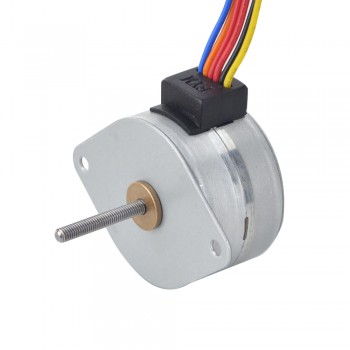

Externer PM Linearschrittmotor 2 Phasen 0,2 A Leitung 0,5 mm/0,0197" Länge 21,5 mm

Externer PM Linearschrittmotor 2 Phasen 0,2 A Leitung 0,5 mm/0,0197" Länge 21,5 mm
Artikelnummer:35LN48M02-122
Rezension schreiben
Preis:€11.51
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
10 €10.93 5%
30 €10.70 7%
50 €10.36 10%
100 €9.79 15%
In den Warenkorb legen

Externer PM Linearschrittmotor 2 Phasen 0,2 A Leitung 0,5 mm/0,0197" Länge 21,5 mm



Elektrische Spezifikation

  • Hersteller #: 35LN48M02-122
  • Motorentyp: Externer PM-Linearstepper
  • Anzahl der Phasen: 2
  • Schrittwinkel: 7.5 Grad
  • Strom: 0.2 A
  • Haltemoment: 50.96 mN.m(7.218oz.in)
  • Phasenwiderstand: 60 ± 7% ohms(20 ℃)
  • Induktivität: 31.6 mH ± 20%
  • Lebensdauer: 3000 h

Physikalische Spezifikation

  • Rahmengröße: Φ35 mm
  • Körper Länge: 22 mm
  • Leitspindellänge: 21.5 mm(0.846")
  • Leitspindeldurchmesser: Φ3 mm(0.118")
  • Spindelsteigung: 0.5 mm(0.0197")
  • Führen/Schritt: 0.0104 mm(0.0004")
  • Anzahl Leiter: 6 mit Stecker PH-6Y
  • Leitungslänge: 250 mm
  • Gewicht: 88.5 g

Verbindung

A+
O+
A-
B+
O-
B-
Gelb
Rot
Orange
Schwarz
Rot
Blau



Ressourcen

Vollständiges Datenblatt: 35LN48M02-122.pdf

Précédent: PM Precision Non-Captive Linear Schrittmotor 4 Phasen 0,46 A Leitung 1,22 mm/0,047" Länge 139,7 mm
Suivant: PM Externer Linearschrittmotor 4 Phasen 0,4 A Leitung 0,5 mm/0,0197" Länge 21 mm Φ42 x 16,5 mm
Elektrische Spezifikation
Haltemoment (oz.in) 7.218
Induktivität(mH) 31.6
Phasenwiderstand(ohm) 60
Nennstrom (A) 0.2
Schrittwinkel(°) 7.5
Anzahl der Phasen 2
Haltemoment(mN.m) 50.96
Physikalische Spezifikation
Körper Länge(mm) 22
Rahmengröße(mm) Φ35
Leitungslänge(mm) 250
Leitspindeldurchmesser(mm) Φ3
Leitspindellänge(mm) 21.5
Anzahl der Leiter 6
Führungsweg/Umdrehung(mm) 0.5
Leitspindelhub/Schrittlänge(mm) 0.0104
