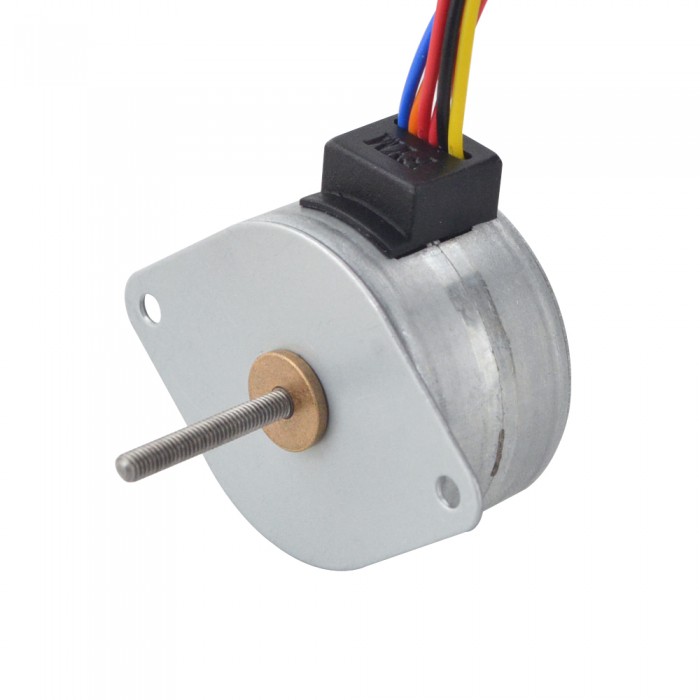

Externer PM-Linearschrittmotor 0,28 A Leitung 0,5 mm/0,0197" Länge 21,5 mm

Externer PM-Linearschrittmotor 0,28 A Leitung 0,5 mm/0,0197" Länge 21,5 mm
Artikelnummer:35LN24M01-122
Rezension schreiben
Preis:€11.51
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
10 €10.93 5%
30 €10.70 7%
50 €10.36 10%
100 €9.79 15%
In den Warenkorb legen

Externer PM-Linearschrittmotor 0,28 A Leitung 0,5 mm/0,0197" Länge 21,5 mm



Elektrische Spezifikation

  • Hersteller #: 35LN24M01-122
  • Motorentyp: Externer PM-Linearstepper
  • Anzahl der Phasen: 2
  • Schrittwinkel: 15 Grad
  • Strom: 0.28 A
  • Haltemoment: 44.1 mN.m(6.246 oz.in)
  • Phasenwiderstand: 85 ± 7% ohms(20 ℃)
  • Induktivität: 32.9 mH ± 20%
  • Lebensdauer: 3000 h

Physikalische Spezifikation

  • Rahmengröße: Φ35 mm
  • Körper Länge: 22 mm
  • Leitspindellänge: 21.5 mm(0.846")
  • Leitspindeldurchmesser: Φ3 mm(0.118")
  • Spindelsteigung: 0.5 mm(0.0197")
  • Führen/Schritt: 0.0208 mm(0.0008")
  • Anzahl Leiter: 6 mit Stecker PH-6Y
  • Leitungslänge: 240 mm
  • Gewicht: 89.7 g

Verbindung

A+
O+
A-
B+
O-
B-
Gelb
Rot
Orange
Schwarz
Rot
Blau



Ressourcen

Précédent: Linearer PM-Schrittmotor 2 Phasen 0,46 A Leitung 1 mm/0,039" Länge 120 mm
Suivant: PM Precision Non-Captive Linear Schrittmotor 4 Phasen 0,46 A Leitung 1,22 mm/0,047" Länge 139,7 mm
Elektrische Spezifikation
Haltemoment (oz.in) 6.246
Induktivität(mH) 32.9
Phasenwiderstand(ohm) 85
Nennstrom (A) 0.28
Schrittwinkel(°) 15
Motorentyp Extern
Anzahl der Phasen 2
Haltemoment(mN.m) 44.1
Physikalische Spezifikation
Körper Länge(mm) 22
Rahmengröße(mm) Φ35
Leitungslänge(mm) 240
Leitspindeldurchmesser(mm) Φ3
Leitspindellänge(mm) 21.5
Anzahl der Leiter 6
Führungsweg/Umdrehung(mm) 0.5
Leitspindelhub/Schrittlänge(mm) 0.0208
