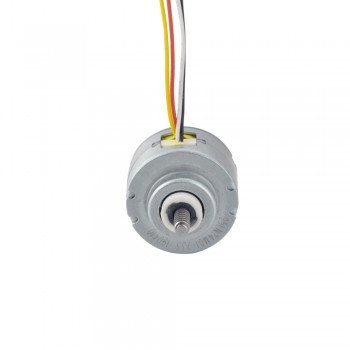

Permanentmagnet Nicht-gekapselter Linearschrittmotor 0,23 A Leitung 1 mm/0,039" Länge 50 mm
Elektrische Spezifikation
Hersteller #: 25LN24M01-233
Anzahl der Phasen: 2
Schrittwinkel: 15 Grad
Strom: 0.23 A
Schub: 25 N(200 Hz)
Phasenwiderstand: 53 ± 7% ohms(20 ℃)
Induktivität: 23.5 mH ± 20%
IP-Schutz: IP34
Physikalische Spezifikation
Rahmengröße: Φ25 mm
Körper Länge: 15.6 mm
Leitspindellänge: 50 mm（1.969"）
Leitspindeldurchmesser: Φ3.5 mm（0.138"）
Spindelsteigung: 1 mm（0.039"）
Führen/Schritt: 0.0417 mm(0.00164")
Anzahl Leiter: 4
Leitungslänge: 70 mm
Gewicht: 37.6 g
Verbindung
| A+ | A- | B+ | B- |
| Gelb | Rot | Rot | Gelb |
| Elektrische Spezifikation | |
|---|---|
| Induktivität(mH) | 23.5 |
| Phasenwiderstand(ohm) | 53 |
| Nennstrom (A) | 0.23 |
| Schrittwinkel(°) | 15 |
| Motorentyp | Nicht gefangen |
| Anzahl der Phasen | 2 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 15.6 |
| Rahmengröße(mm) | Φ25 |
| Leitspindellänge(mm) | 50 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 1 |
| Leitspindelhub/Schrittlänge(mm) | 0.0417 |
