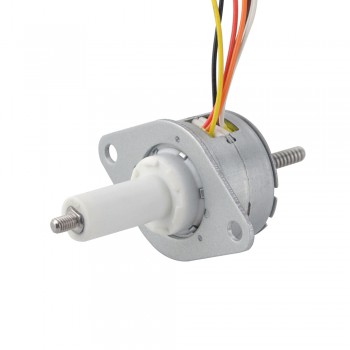

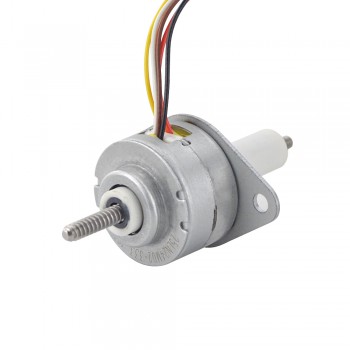

PM-Gefangener Linear-Schrittmotor 0,23 A Leitung 1 mm/0,039" Hublänge 22 mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Preis:€20.55
Kunde hat auch gekauft
PM-Gefangener Linear-Schrittmotor 0,23 A Leitung 1 mm/0,039" Hublänge 22 mm
Elektrische Spezifikation
Hersteller #: 25LN24M02-333
Anzahl der Phasen: 2
Schrittwinkel: 15 Grad
Strom: 0.23 A
Schub: 15 N(130 Hz)
Phasenwiderstand: 53 ± 7% ohms(20 ℃)
Induktivität: 9 mH ± 20%
IP-Schutz: IP30
Physikalische Spezifikation
Rahmengröße: Φ25 mm
Körper Länge: 15 mm
Strichlänge: 22 mm（0.866"）
Leitspindeldurchmesser: Φ3.5 mm（0.138"）
Spindelsteigung: 1 mm（0.039"）
Führen/Schritt: 0.0417 mm(0.00164")
Anzahl Leiter: 6 mit Stecker PH-6Y
Leitungslänge: 250 mm
Gewicht: 42.9 g
Verbindung
| A+ | O+ | A- | B+ | O- | B- |
| Gelb | Orange | Rot | Weiss | Braun | Schwarz |
| Elektrische Spezifikation | |
|---|---|
| Induktivität(mH) | 9 |
| Phasenwiderstand(ohm) | 53 |
| Nennstrom (A) | 0.23 |
| Schrittwinkel(°) | 15 |
| Motorentyp | Gefangen |
| Anzahl der Phasen | 2 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 15 |
| Rahmengröße(mm) | Φ25 |
| Leitungslänge(mm) | 250 |
| Leitspindeldurchmesser(mm) | Φ3.5 |
| Anzahl der Leiter | 6 |
| Führungsweg/Umdrehung(mm) | 1 |
| Federweg(mm) | 22 |
