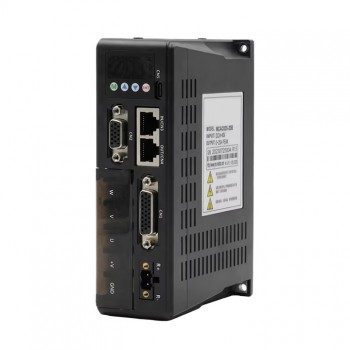

MCAC825 Niederspannungs-Servotreiber, 24–80VDC, 25A für NEMA 23 / 24 DC-Servomotoren

MCAC825 Niederspannungs-Servotreiber, 24–80VDC, 25A für NEMA 23 / 24 DC-Servomotoren

Der dreiphasige Servotreiber MCAC825 basiert auf einer durch DSP umgesetzten Vektorregelung und ist als volldigitales, geschlossenes Regelsystem konzipiert. Er verfügt über drei einstellbare Rückkopplungsschleifen: Positionsregelkreis, Geschwindigkeitsregelkreis und Stromregelkreis. Das Gerät eignet sich für den Betrieb von AC-Servomotoren mit einer Versorgungsspannung von 36 V bis 80 V und einer Ausgangsleistung bis 400 W.


Funktionen:
Schutz der Stromversorgung bei Kurzschluss in der Motorwicklung
Schutzfunktionen bei Überstrom, Überlast und Überdrehzahl
Schutz bei Encoder-Trennung
Unterstützung verschiedener Steuereingangsmodi
Servo-Reset-Eingang (ERC) mit Optokoppler-Isolation
Stromregelkreis-Bandbreite: 2 kHz (typischer Wert, -3 dB)
RS232C-Schnittstelle zur Parametereinstellung über PC oder Textanzeige.

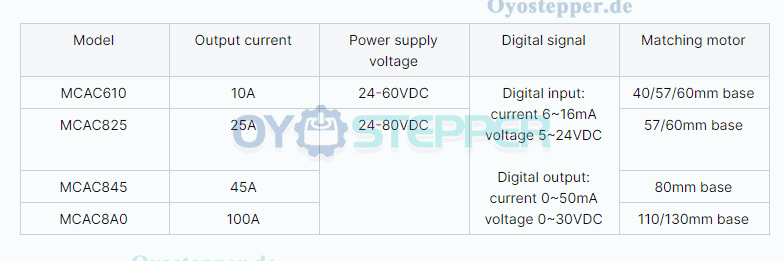

Technische Daten:
Artikelnummer: MCAC825
Phasenzahl: 3
Eingangsspannung: 24–80 VDC
Eingangsstrom: 25 A
Ausgangsspannung: 25 V
Nennleistung: 400 W

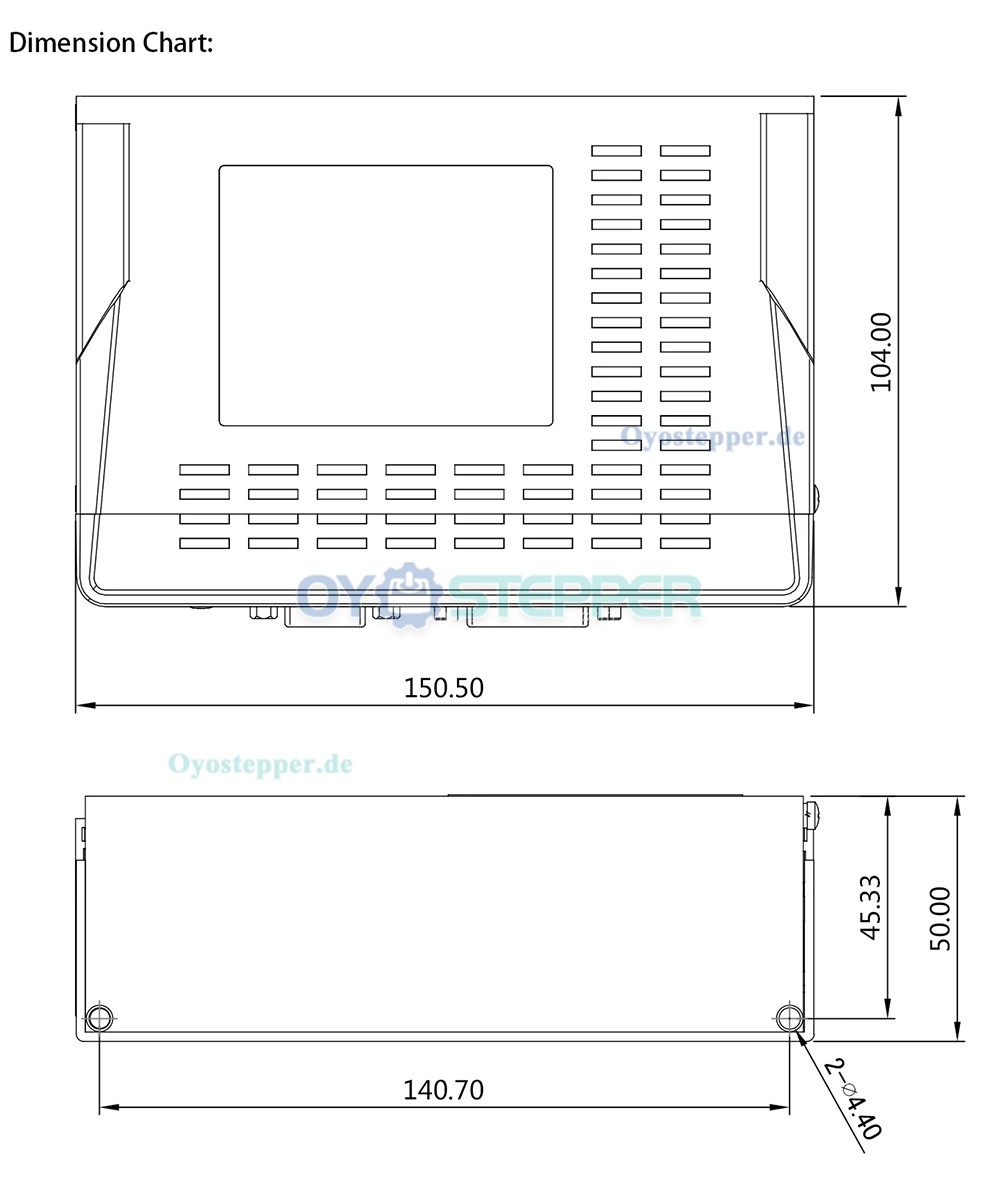

Abmessungen: 150,5 × 104 × 50 mm
Passende Motorbaugröße: 80 mm
Gewicht: ca. 2,5 kg
