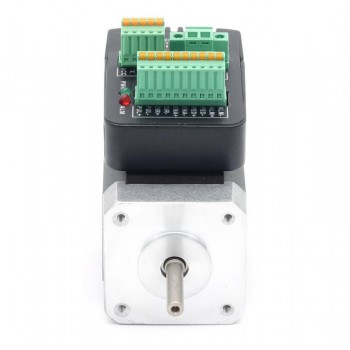

JMC NEMA 17 AC-Integrierter Servomotor, 52W, 24V, 12,5 Ncm (17,70 oz.in), 52000 U/min, 42 × 42 mm
-
Handbücher und Dokumentation:
Datasheet:
Manual:
JMC NEMA 17 AC-Integrierter Servomotor, 52W, 24V, 12,5 Ncm (17,70 oz.in), 52000 U/min, 42 × 42 mm

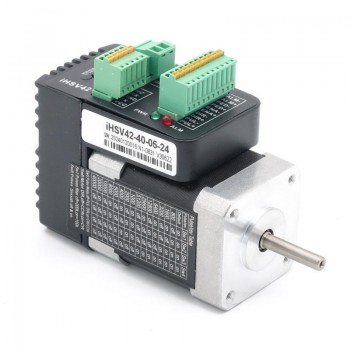

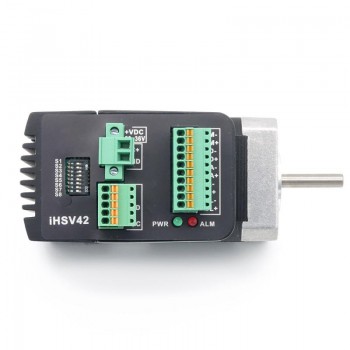

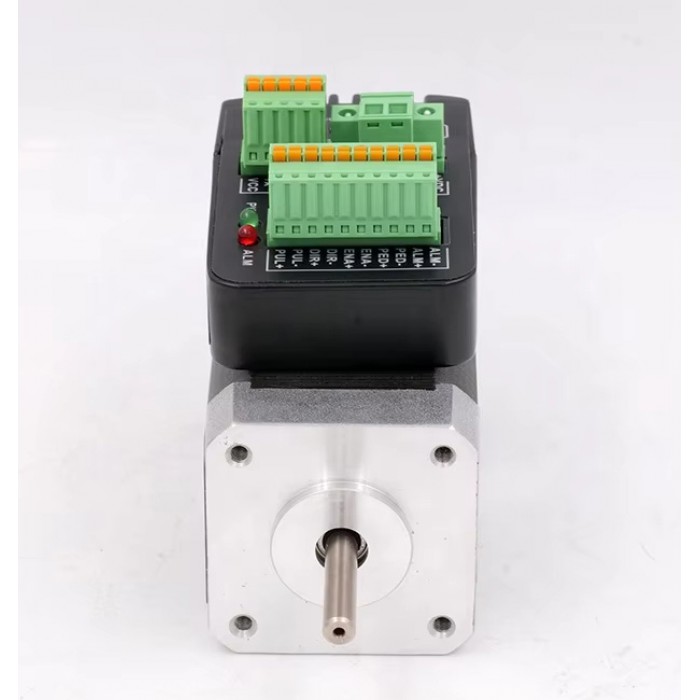

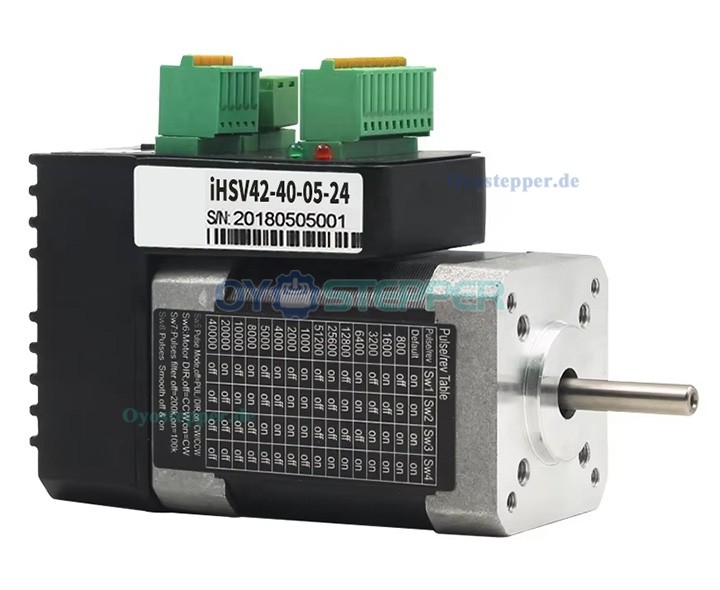

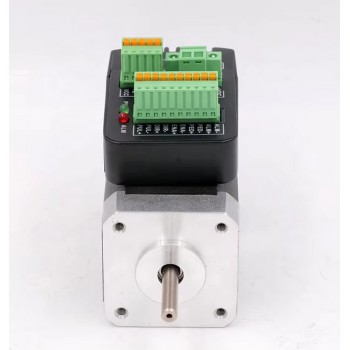

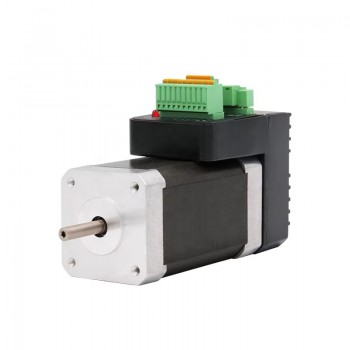

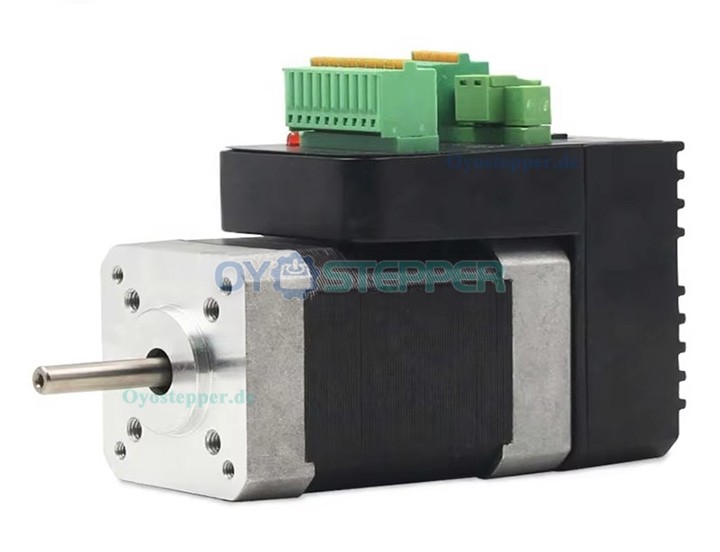

Der integrierte AC-Servomotor iHSV42-40-05-24 kombiniert Servoantrieb und Motor in einer Einheit. Die Steuerung basiert auf einer Vektorregelung durch einen DSP-Chip. Das Gerät unterstützt drei einstellbare Rückkopplungsschleifen: Positions-, Geschwindigkeits- und Stromregelkreis. Die Baureihe iHSV42 ist für Anwendungen ausgelegt, die eine kompakte Bauform und zuverlässige Bewegungssteuerung erfordern.
Elektrische Spezifikationen:
Herstellernummer: iHSV42-40-05-24
Phasenzahl: 3
Leerlaufdrehzahl: 4000 U/min ±7 %
Nenndrehzahl: 5200 U/min ±7 %
Nenndrehmoment: 12,5 Ncm (17,70 oz.in)
Nennspannung: 24 V
Nennstrom: 3,4 A
Leerlaufstrom: 0,45 A
Ausgangsleistung: 52 W
Isolationsklasse: B；

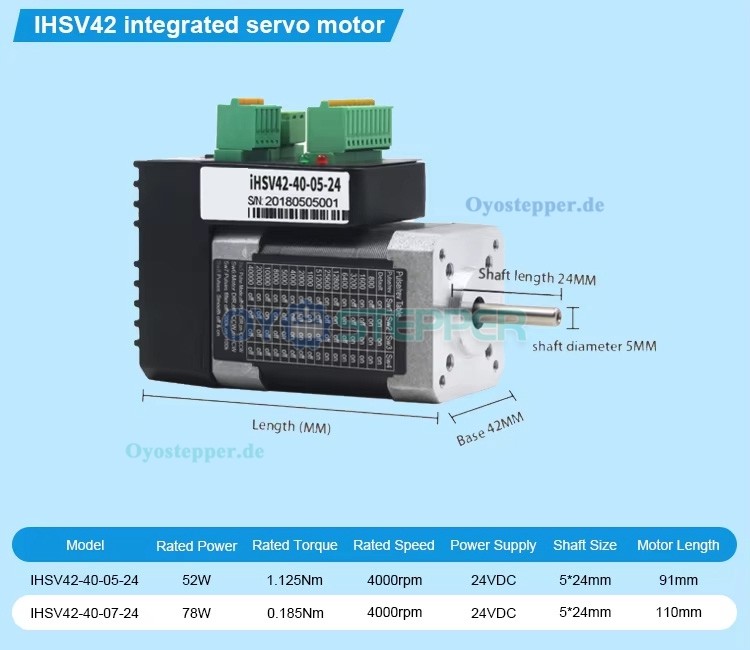

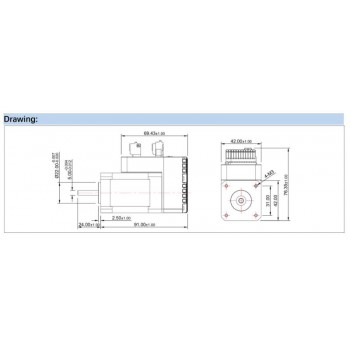

Mechanische Spezifikationen:
Rahmengröße: 42 × 42 mm
Gehäuselänge: 91 mm
Wellenlänge: 24 mm
Wellendurchmesser: 5 mm
Gewicht: 1,1 kg
.jpg "JMC NEMA 17 AC-Integrierter Servomotor, 52W, 24V, 12,5 Ncm (17,70 oz.in), 52000 U/min, 42 × 42 mm")
.jpg "JMC NEMA 17 AC-Integrierter Servomotor, 52W, 24V, 12,5 Ncm (17,70 oz.in), 52000 U/min, 42 × 42 mm")
.jpg "JMC NEMA 17 AC-Integrierter Servomotor, 52W, 24V, 12,5 Ncm (17,70 oz.in), 52000 U/min, 42 × 42 mm")
.jpg "JMC NEMA 17 AC-Integrierter Servomotor, 52W, 24V, 12,5 Ncm (17,70 oz.in), 52000 U/min, 42 × 42 mm")
.jpg "JMC NEMA 17 AC-Integrierter Servomotor, 52W, 24V, 12,5 Ncm (17,70 oz.in), 52000 U/min, 42 × 42 mm")

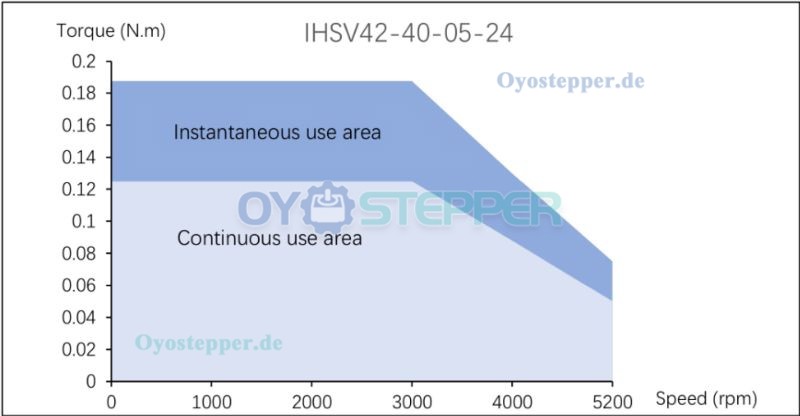

Torque diagram:
| Servomotor-Spezifikation | |
|---|---|
| Nennspannung | 24 |
| Nennstrom | 3.4 |
| Leerlaufdrehzahl | 5200 |
| Nennleistung(W) | 52 |
| Nenndrehzahl (U/min) | 4000 |
| Spitzendrehmoment(Nm) | 0.125 |
| Anzahl der Phasen | 3 Phasen |
| Mit Bremse | Ohne Bremse |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 91 |
| Rahmengröße(mm) | 42 x 42 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Abtriebswellentyp | O |
| Einzelne Welle/Doppelwelle | Einzelwelle |
