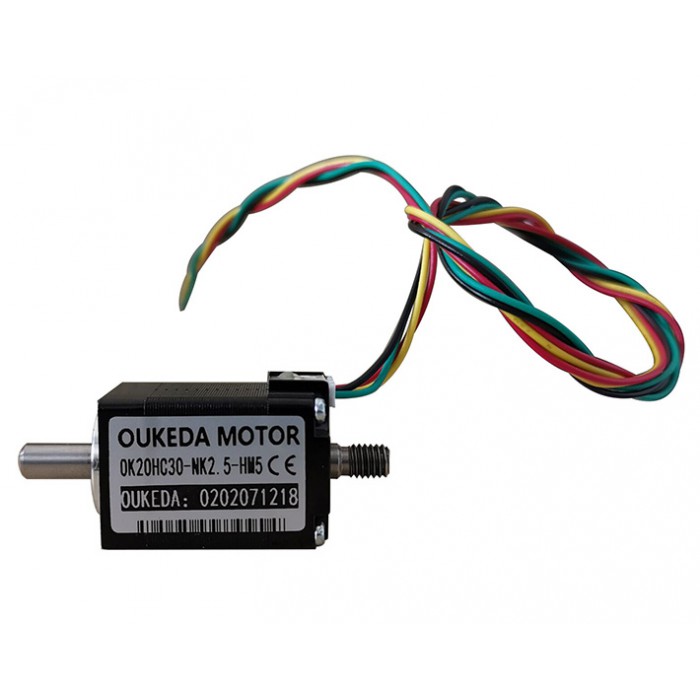

OUKEDA NEMA 8 Schrittmotor mit Hohlwelle, 1,8°, 1,8 Ncm für Bestückungsautomaten
OUKEDA NEMA 8 Schrittmotor mit Hohlwelle, 1,8°, 1,8 Ncm für Bestückungsautomaten

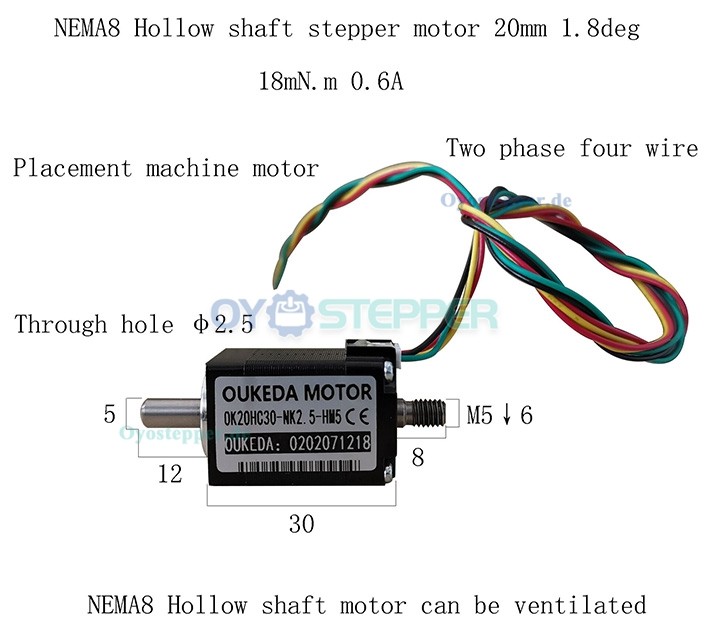

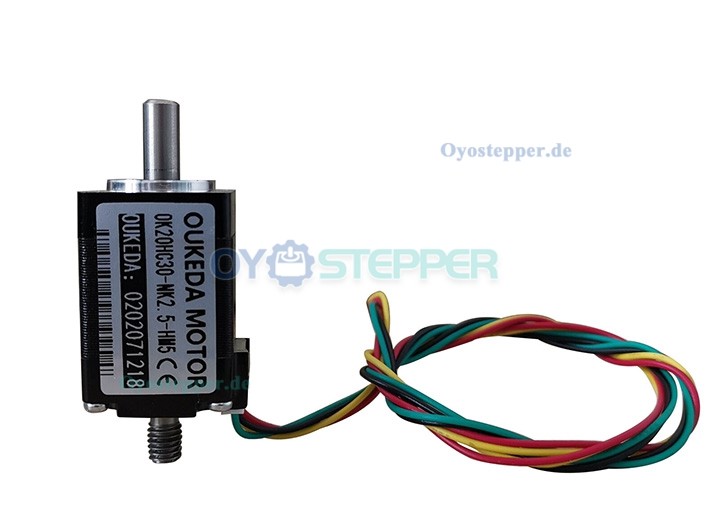

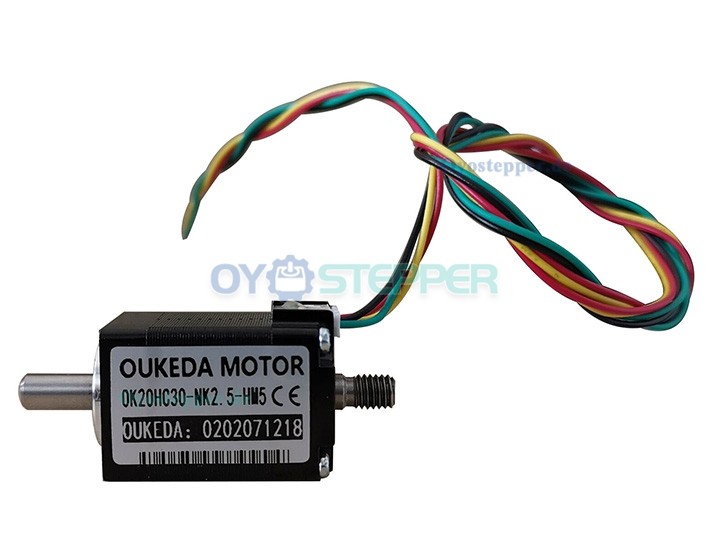

Der OUKEDA NEMA 8 Schrittmotor mit Hohlwelle ist für kompakte Anwendungen wie Bestückungsautomaten konzipiert. Er verfügt über einen Schrittwinkel von 1,8°, ein Haltemoment von 1,8 Ncm und arbeitet mit einer Nennspannung von 3,9 V bei 0,6 A. Das Gehäuse misst 20 × 20 mm, und die Welle besitzt einen Außendurchmesser von 5 mm sowie einen Innendurchmesser von 2,5 mm.
Elektrische Daten:
Hersteller-Teilenummer: OK20HC30-NK2.5-HM5
Phasenanzahl: 2
Schrittwinkel: 1,8°
Nennspannung: 3,9 VDC
Nennstrom: 0,6 A
Nenndrehmoment: 1,8 Ncm (2,55 oz.in)
Phasenwiderstand: 6,5 Ohm ± 10 %
Induktivität: 1,7 mH ± 20 % (1 kHz);

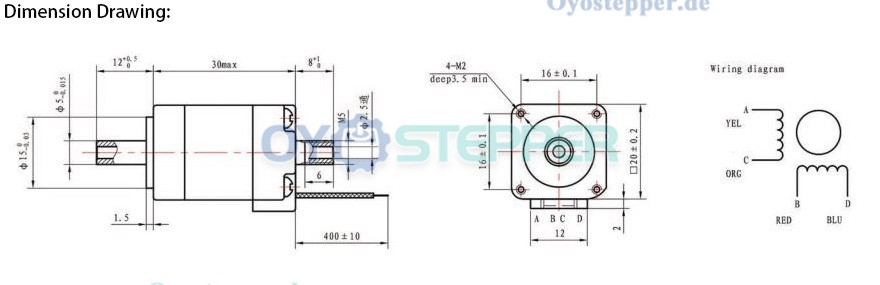

Physikalische Daten:
Gehäusegröße: 20 x 20 mm
Gehäuselänge: 30 mm
Außendurchmesser der Welle: Φ5 mm
Innendurchmesser der Welle: Φ2,5 mm
Länge der vorderen Welle: 12 mm
Länge der hinteren Welle: 5 mm
Anzahl der Anschlüsse: 4
Länge der Anschlüsse: 300 mm
Gewicht: 60g
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 1.8 |
| Haltemoment (oz.in) | 2.55 |
| Nennstrom (A) | 0.6 |
| Anzahl der Phasen | 2 |
| Schrittwinkel(Grad) | 1.8 |
| Nennspannung(V) | 3.9 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 30 |
| Anzahl der Leiter | 4 |
| Abtriebswellentyp | D-Schnitt |
| Durchmesser der Eingangswelle(mm) | 2.5 |
| Länge der Eingangswelle(mm) | 5 |
| Durchmesser der Abtriebswelle(mm) | 5 |
| Länge der Abtriebswelle(mm) | 12 |
| Rahmengröße(mm) | 20x20 |
| Einzelne Welle/Doppelwelle | Doppelwelle |
