Nema 23 Schrittmotor Bipolar 1,8 Grad 0,6 Nm 0,88A 6,6V CNC Hybrid-Schrittmotor mit 4 anschlüssen
- Handbücher und Dokumentation: Vollständiges Datenblatt:
- 6% Rabatt auf den Gesamtbetrag.
- GenieBen Sie Rabatt an der Kasse.
- Gültig bis 3. Dezember 2025
- Hinweis: Kein Gutscheincode erforderlich, bitte direkt bestellen!
Nema 23 Schrittmotor Bipolar 1,8 Grad 0,6 Nm 0,88A 6,6V CNC Hybrid-Schrittmotor mit 4 anschlüssen

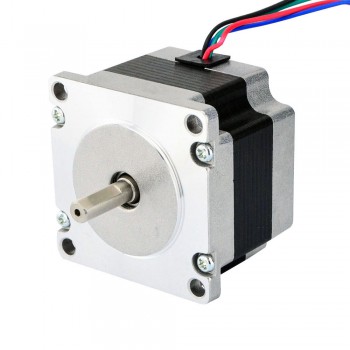

Dieser Bipolar Nema 23 Schrittmotor mit Schrittwinkel 1,8 Grad und Größe 57x57x41mm. Es hat 4 Drähte, jede Phase zieht 0.88A, mit Haltemoment 0.6Nm (85oz.in).
Elektrische Spezifikation
Hersteller #: 23HS16-0884S
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 0.6Nm(85oz.in)
Strom: 0.88A
Stromspannung: 6.6V
Phasenwiderstand: 7.5ohms
Induktivität: 21.7mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 57 x 57mm
Körper Länge: 42mm
Schaftdurchmesser: Φ6.35mm
Schaftlänge: 20.6mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 500g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 60 |
| Haltemoment (oz.in) | 85 |
| Induktivität(mH) | 21.7 |
| Phasenwiderstand(ohm) | 7.5 |
| Nennstrom (A) | 0.88 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 42 |
| Rahmengröße(mm) | 57x57 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Schaftdurchmesser(mm) | 6.35 |
| Schaftlänge(mm) | 20.6 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 500 |
| Gewicht(g) | 500 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
